云南临沧某水泥厂车间安装彩钢瓦施工图

拱形屋顶厂家 2023-04-12 13:14:18 图纸图集 1048 ℃ 0 评论

今天由杰达钢构技术员胡子豪带大家了解一下这张图纸。

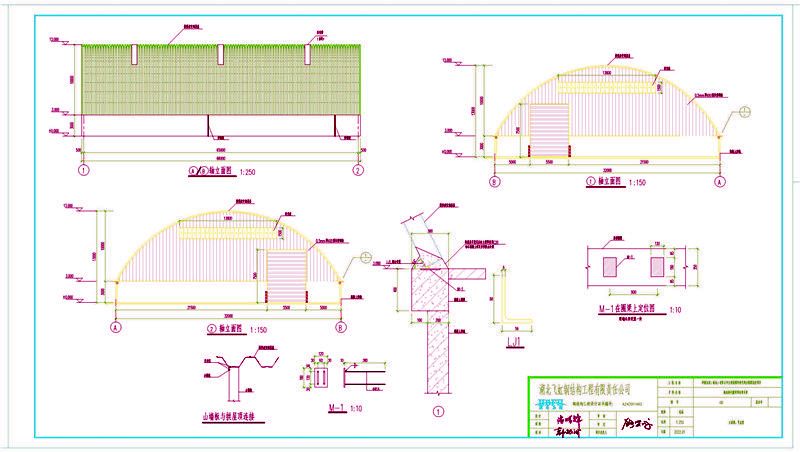

这张图片是两张侧脸面图和一张轴立面图，拱形屋顶的跨度为32米，拱高为10米，混凝土挡墙的高度为3米。

大门的高度为7.5米，宽度为5.5米，拱形屋顶的屋顶板采用的是0.5mm厚900型压型钢板。

这是基础平面布置图，挡土墙每30米设置伸缩缝，缝宽30mm，缝内填塞沥青麻丝等柔性材料伸缩缝应避开拱脚预埋件。

1.基础混凝土为C30,地坑混凝土为C30，垫层为C15。

2.未注明挡墙与挡墙之间的缝隙、挡墙与柱之间的缝隙均为30mm.挡墙与柱之间的间隙用沥青麻丝填充。与地坑重叠部分的挡墙基础取消，此处地坑壁厚400mm(A轴方向)、300mm(2轴方向)，配筋同挡墙配筋

3.沿挡墙每隔5米，保证2根16钢筋与拱脚预埋件及挡墙基础钢筋焊接形成避雷通道。避雷接地电阻不大于1Ω(否则另加接地极)。

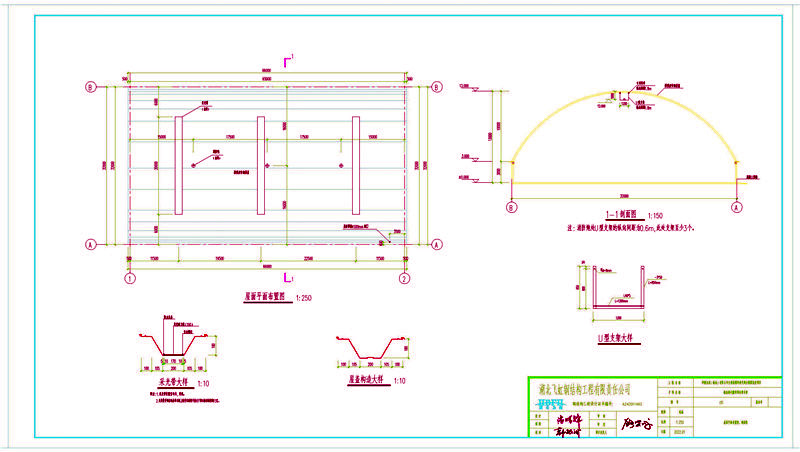

这是拱形屋顶屋顶平面布置和剖视图，仓库的长度为65米，总面积为2080平方米，我们杰达专业施工团队需要7天即可完成施工。

消防炮处U型支架的纵向间距为0.6m,此处支架至少3个。

这就是云南临沧某水泥厂车间安装彩钢瓦施工图，如果你也有需要安装拱形屋顶可以联系我们！
