贵州黔南龙里粮食储备库安装拱形屋顶施工图

拱形屋顶厂家 2023-04-12 14:15:31 图纸图集 720 ℃ 0 评论

龙里县,隶属于贵州省黔南布依族苗族自治州,位于黔中腹地、苗岭山脉中段,黔南布依族苗族自治州西北。境内丘陵、低山、中山与河谷槽地南北相间排列,县城海拔1080米。全县总面积1521平方公里。

这次的建筑场地位于贵州黔南龙里,杰达钢构技术员胡子豪先生带大家来了解一下。

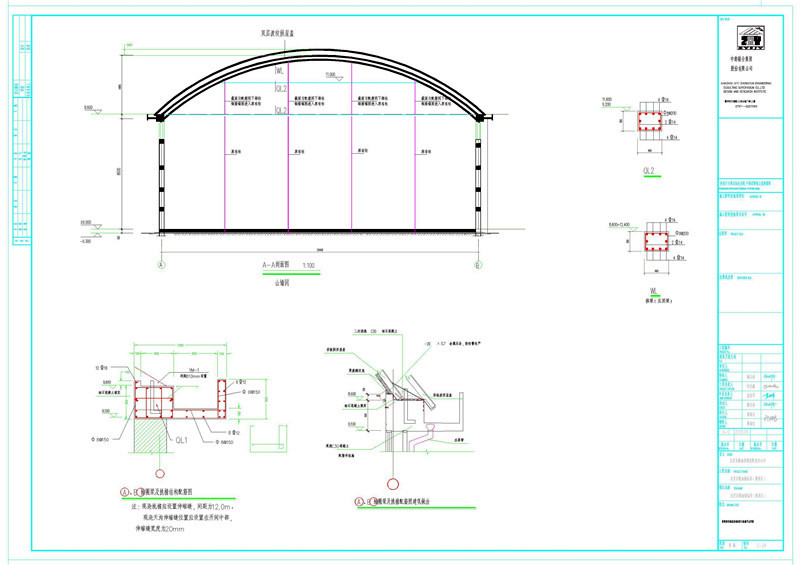

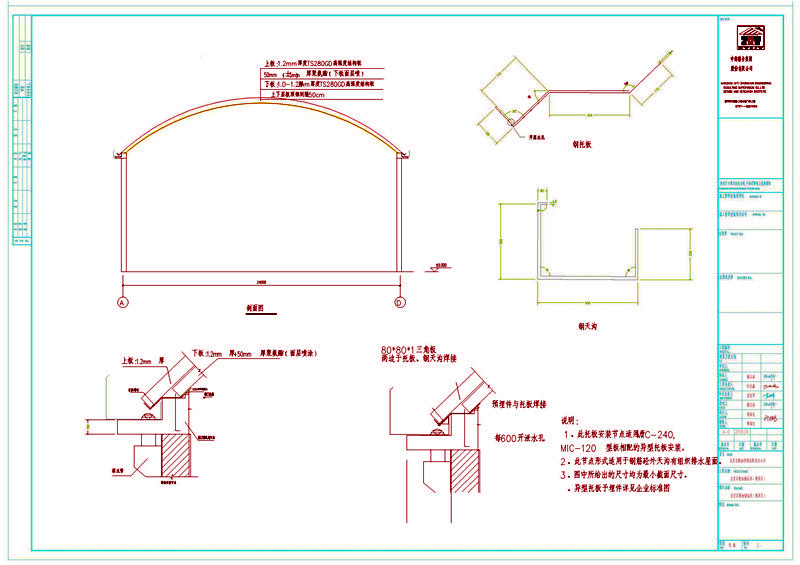

这是拱形屋顶的剖面图,我们可以看出这是双层的拱形屋顶,上板:1.2mm厚度TS280GD高强度结构板,下板:1.0-1.2mm厚度TS280GD高强度结构板。

下板喷涂厚聚氨酯,上下层板顶部间隔50cm。拱形屋顶的跨度为24米。

此托板安装节点适用于MIC-240,MIC-120型板相配的异型托板安装。此节点形式适用于钢筋砼外天沟有组织排水屋面。

屋面板采用双层尚兴产TS280GD钢板,(TS280GD彩色镀锌钢板),彩板厚度1.0mm-1.2mm,彩板屈服强度不小于280MPa,抗拉强度不小于360MPa。板型采用914-610型。

现浇挑檐应设置伸缩缝,间距为12.0m。现浇天沟伸缩缝位置应设置在开间中部,伸缩缝宽度为20mm。

截面与配筋同下部柱钢筋锚固进入原有柱。

拱脚处和钢托板用自攻螺栓连接在一起,用细石混凝土填实。
