陕西渭南24米跨双层拱形屋顶_钢结构施工图设计

陕西渭南某厂的双层拱形屋顶工程采用24米大跨度设计，属于大型工业建筑范畴。该项目通过合理的拱高设置、钢拉绳配置和双层材料组合，充分满足了大跨度厂房的覆盖需求和结构稳定性要求。

工程规模与设计方向

陕西渭南地区拥有丰富的产业基础和工业需求。该工程的设计充分考虑了当地的气候条件和生产需求。

拱形屋顶结构参数

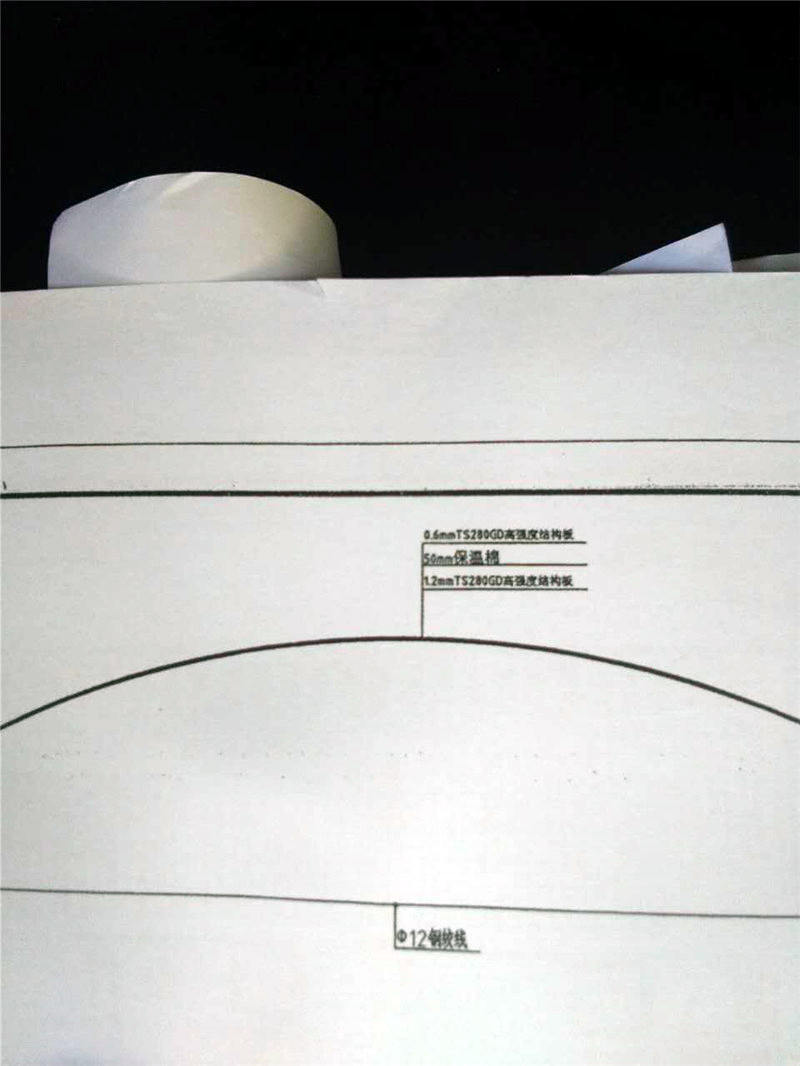

该工程的剖面图清晰展示了大跨度拱形屋顶的设计特点。主要结构参数如下：

• 拱形屋顶跨度：24米
• 拱形屋顶高度：4.8米
• 矢跨比：0.2（标准的大跨度设计）
• 中间钢拉绳规格：12毫米直径
• 立柱总高度：12米

4.8米的拱高相对于24米的跨度，形成了理想的力学模型，有利于荷载分散和结构稳定。12毫米的钢拉绳在中间设置，进一步增强了拱的抗风性能和水平承载能力。

双层屋盖材料与保温方案

该工程采用双层屋盖设计，从上到下依次为：

• 上层拱形屋顶板：0.6毫米厚TS280GD高强度结构板
• 保温隔热层：50毫米保温棉，提供优异的隔热性能
• 下层拱形屋顶板：1.2毫米厚TS280GD高强度结构板
• 下部承重结构：砖混结构，能够承受拱形屋顶的全部重量

TS280GD高强度结构板具有屈服强度不小于280MPa、抗拉强度不小于360MPa的优异性能。上层采用0.6毫米厚度，既满足防水要求，又保持了足够的轻量化。下层采用1.2毫米厚度，提供了强大的承载能力。中间的50毫米保温棉有效降低了室内外温差，减少了能源消耗。

基础与支撑系统

该工程的下部结构采用砖混建筑，经过专业计算确保能够承受来自拱形屋顶的全部荷载。砖混结构既降低了造价，又保持了良好的隔热和隔音性能，特别适合工业厂房的应用。

常见问题解答

为什么24米跨度需要中间钢拉绳？

24米的大跨度产生了较大的水平推力。中间的12毫米钢拉绳在拱的中部进行约束，有效减少了拱对基础的水平推力，增强了结构的稳定性，同时降低了对基础的要求。

矢跨比0.2对大跨度屋顶有什么意义？

矢跨比0.2是大跨度拱形屋顶的标准设计。这个比值既保证了足够的内部空间高度，又形成了理想的拱力学模型，使荷载能够均匀分散到支撑点。

为什么要采用双层屋盖？

双层屋盖设计将防水层和保温层分离，各自发挥理想性能。上层防水，下层保温，相比单层屋盖，双层设计的防水和保温效果明显改善，建筑的使用寿命也更长。

小结

江苏杰达钢结构工程有限公司为陕西渭南设计施工的这项24米跨双层拱形屋顶工程，充分体现了大跨度钢结构设计的专业水平。通过合理的跨度设计、高效的材料组合和完善的结构体系，确保了工程的品质和长期使用价值。若您需要大跨度厂房、工业建筑或其他钢结构工程，欢迎联系我们。
