在江西南昌我们有一个双层拱形屋顶的活，在工厂内为厂家安装双层拱形屋顶。
今天杰达钢构技术员胡子豪先生为大家讲解一下这张图纸。

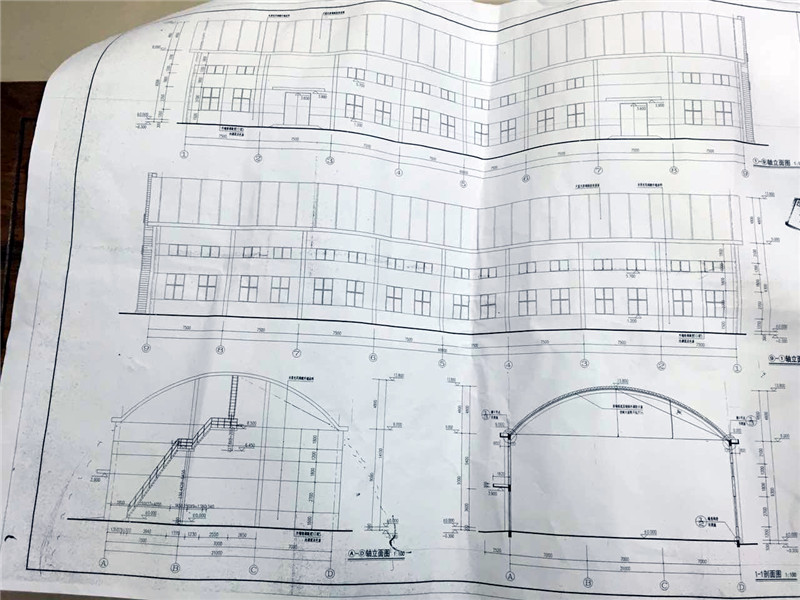

这是拱形屋顶的轴立面图，在这张图上可以看出拱形屋顶的跨度为21米，在侧边有楼梯可以直接上二楼。
双层拱形屋顶的拱高为4.2米，矢跨比为0.2。

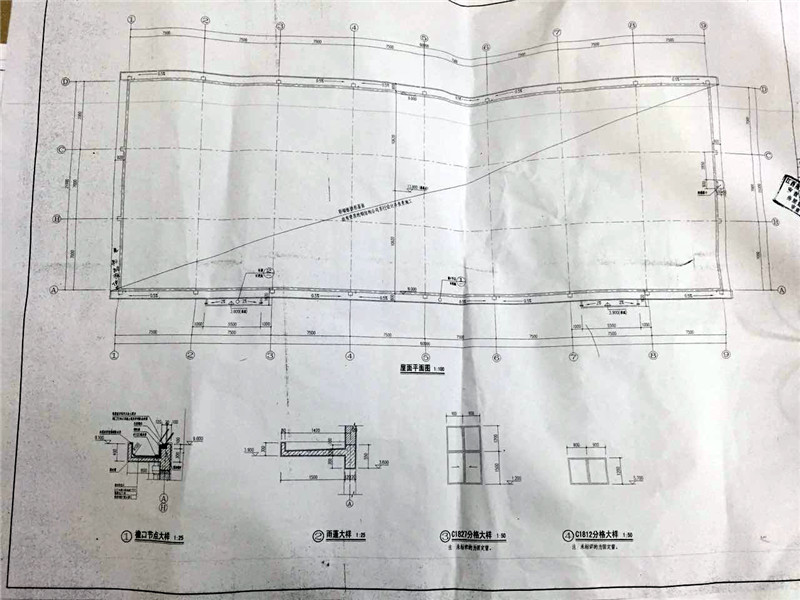

这是拱形屋顶的屋顶平面图，厂房的长度为60米，总面积为1280平方米。
天沟内我们可以看出拱形屋顶的拱脚和预埋件上面的连接件用自攻螺栓打在一起。
中间安装了12的钢拉索，每隔6米有一根。

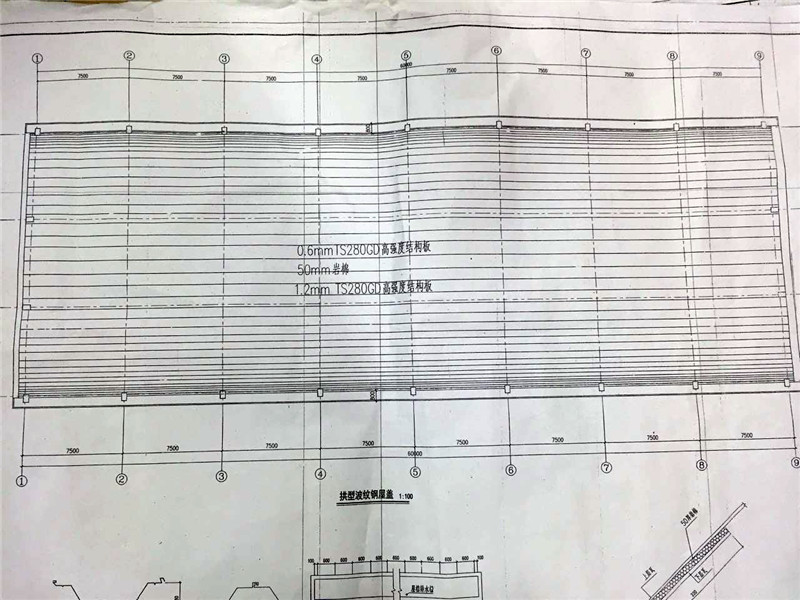

这是拱形波纹钢屋盖，上层是0.6mmTS280GD高强度结构板，下层是1.2mmTS280GD高强度结构板。
这就是江西南昌某厂家安装21米双层拱形屋顶施工图，如果你也有需要安装拱形屋顶，可以联系我们！
