湖北武汉24米跨双层拱形波纹钢屋盖施工图

拱形屋顶厂家 2023-04-13 09:29:28 图纸图集 1698 ℃ 0 评论

在湖北武汉有一个厂家，联系我们杰达钢构做双层拱形屋顶。

今天杰达钢构技术员胡子豪先生带大家了解一下这张图纸。

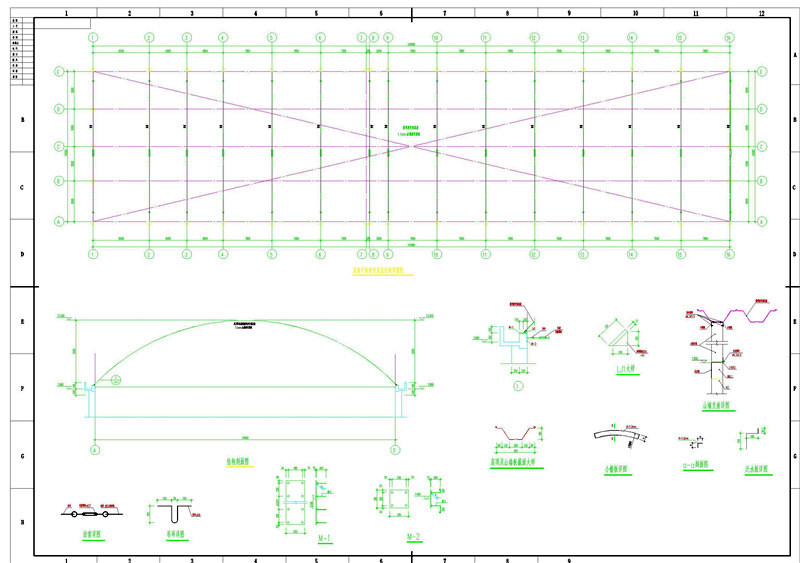

这一张是屋面平面拱形屋盖结构布置图，双层带保温棉拱形波纹钢屋盖，1.1mm金属波纹拱板。

说明:

1、未标注梁逢轴线对中或平柱边。连续梁在支座处上部钢筋,除注明外,两侧钢筋相同。且梁面标高相同时,钢筋必须拉通。

2、相同编号梁,除单独注明外,截面、配筋包括相应处吊筋均相同,其跨度以实际长度为准。

3. 材料:未注明钢板及型钢为Q345B钢,焊条为E50**型系列焊条;普通螺栓均采用4.8级C级螺栓,其性能均应符合现行国家标准《六角头-C级》(GB/T5780-2000)的规定。

4. 图中未注明的角焊缝最小焊脚尺寸为6mm,一律满焊。

5、钢结构构件应在除锈后及时喷涂(涂刷)两道环氧富锌底漆,漆膜总厚度不得小于65μm。出厂前应对油漆损坏部位按原涂刷标准进行补涂。面漆采用氯化橡胶面漆,至少两道,漆膜总厚度不小于65μm,颜色由业主定。(采用防火涂料时可取消面漆)。

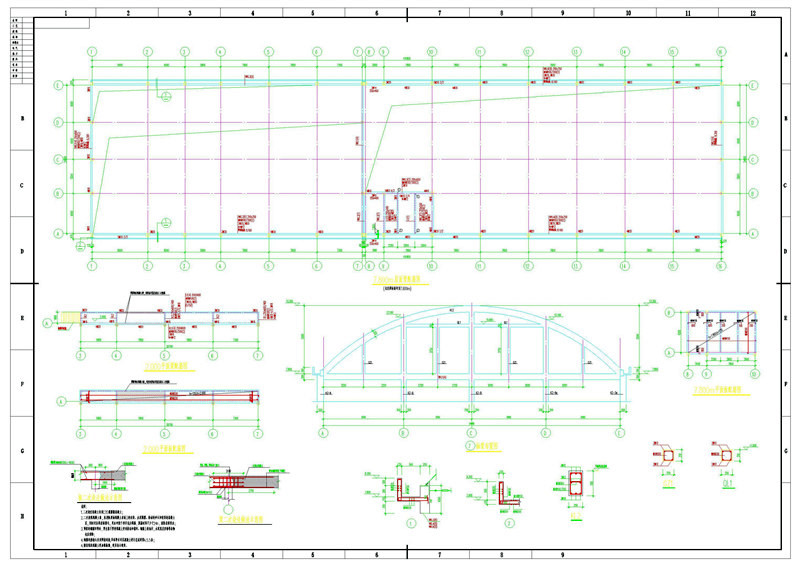

这是7.800m屋面梁配筋图，拱形屋顶的跨度为24米，长度101米。总面积为2424平方米，我们杰达钢构专业施工团队需要8天即可完成施工。

说明:

1.二次浇注混凝土采用C35微膨胀混凝土;

2.二次浇筑混凝土前,应消除原始混凝土表面上的垃圾、水泥薄膜、松动的砂石和软弱的混凝土层,同时还应将表面凿毛,用水冲洗干净并充分润湿,润湿时间不少于24h,清除表面积水;

3.预留的钢筋回弯时,要注意不要使混凝土受到松动和损坏。钢筋上的油污,水泥浆及浮锈等杂物也应清除;

4.钢筋连接接头采用焊接连接,具体要求详见混凝土设计总说明第4.5.5条;

4.新浇筑的混凝土要加强振捣,使其结合密实。

这就是湖北武汉24米跨双层拱形波纹钢屋盖施工图，你有任何不理解的地方可以联系我们！
