福建邵武屋顶加盖拱形屋顶图纸

拱形屋顶厂家 2023-04-13 10:42:01 图纸图集 1444 ℃ 0 评论

这是福建邵武粮库加盖图纸，在原来的粮仓上继续加盖拱形屋顶。

今天由杰达钢构技术员胡子豪先生带大家来看一下。

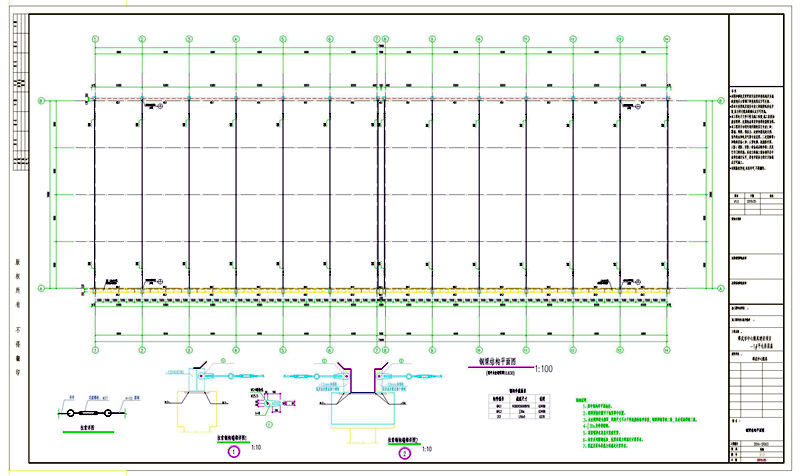

这是钢梁结构平面图，总长度为73.08米，每隔6米设置一根钢拉索。

钢构说明:

1、图中钢构详平面标注。

2、钢梁拼接位置可于拖梁梁中位置。

3、未注明焊缝为满焊,焊脚尺寸不小于所连接的板件厚度,钢梁焊缝等级二级,其余现场焊缝三级。

4、[30a为普通槽钢。

5、花篮螺栓在屋盖安装前拧紧。

6、拉索采用圆钢抗拉,抗剪承载力须满足计算要求。

7、花篮及吊环承载力须满足计算要求。

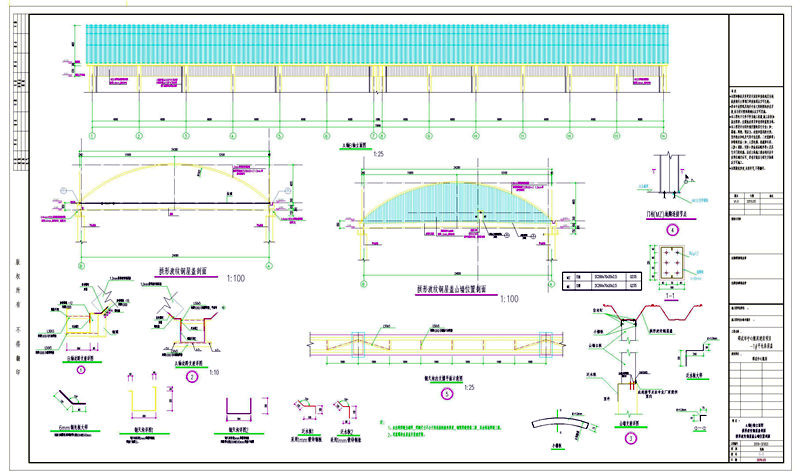

这是拱形屋顶的山墙面剖视图，它的跨度为24米，拱高为4.8米。矢跨比0.2。

加盖的是1.2mm拱形波纹钢屋盖热镀锌彩涂板TS280GD+Z颜色海蓝色。

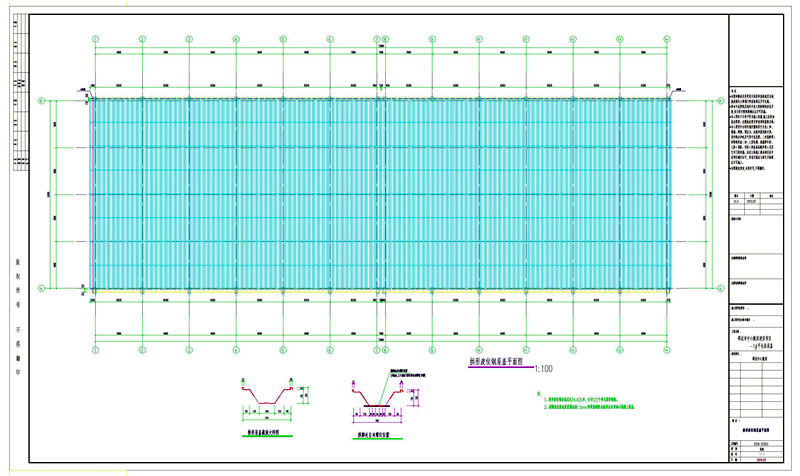

这是拱形屋顶的拱形波纹钢屋盖平面图，每隔6米打一根立柱。

1、拱形波纹钢屋盖总长74.420米，合计122个单元梯形槽板。

2、拱脚底托板高度范围内涂1.5mm厚聚氨酯防水涂料后采用细石混凝土覆盖。

这就是福建邵武屋顶加盖拱形屋顶图纸，如果您也有类似的拱形屋顶需要可以联系我们！
