昭通40米拱形屋顶施工设计案例解析

大跨度拱形屋顶在工业建筑中应用广泛，具有承载力强、空间利用率高的特点。云南昭通40米拱形屋顶工程是一项典型的超大跨度设计案例，完整展示了现代钢结构屋面的设计与优势。

工程基本参数

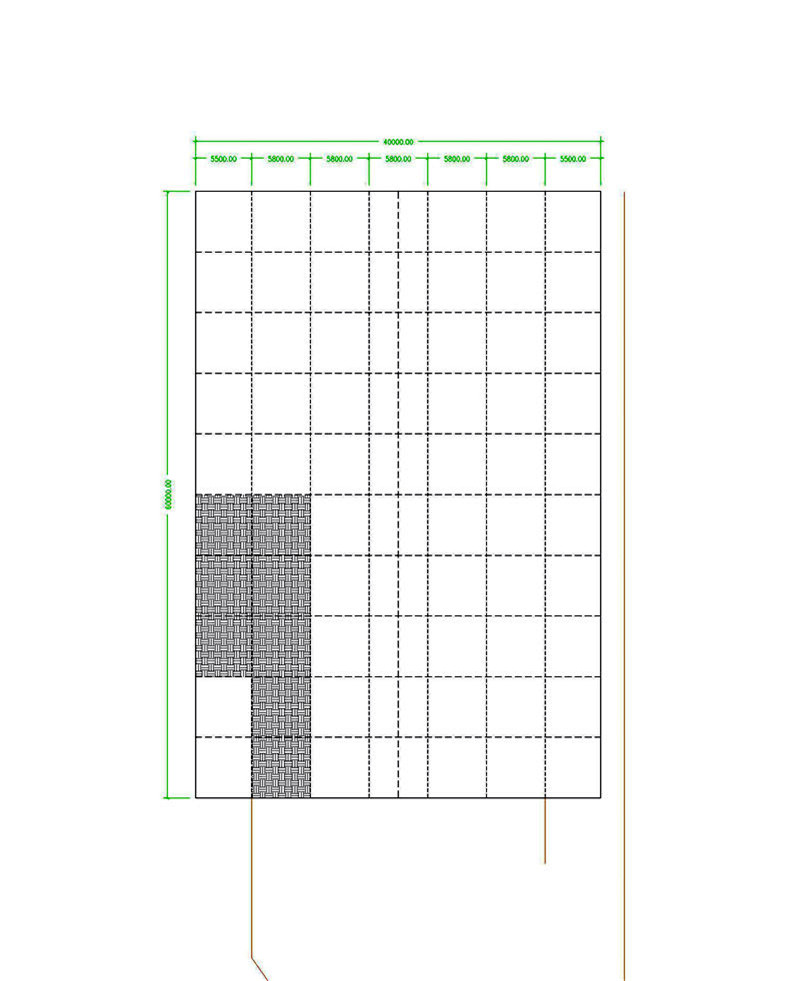

该项目为40米跨拱形屋顶，建筑长度60米，总建筑面积2400平方米。拱形屋顶跨度40米，下部混凝土柱高度5米，拱高8.575米，矢跨比0.21，拱形屋顶弧长44734.72mm。江苏杰达钢结构工程有限公司专业施工团队需8天完成安装。

超大跨度设计要点

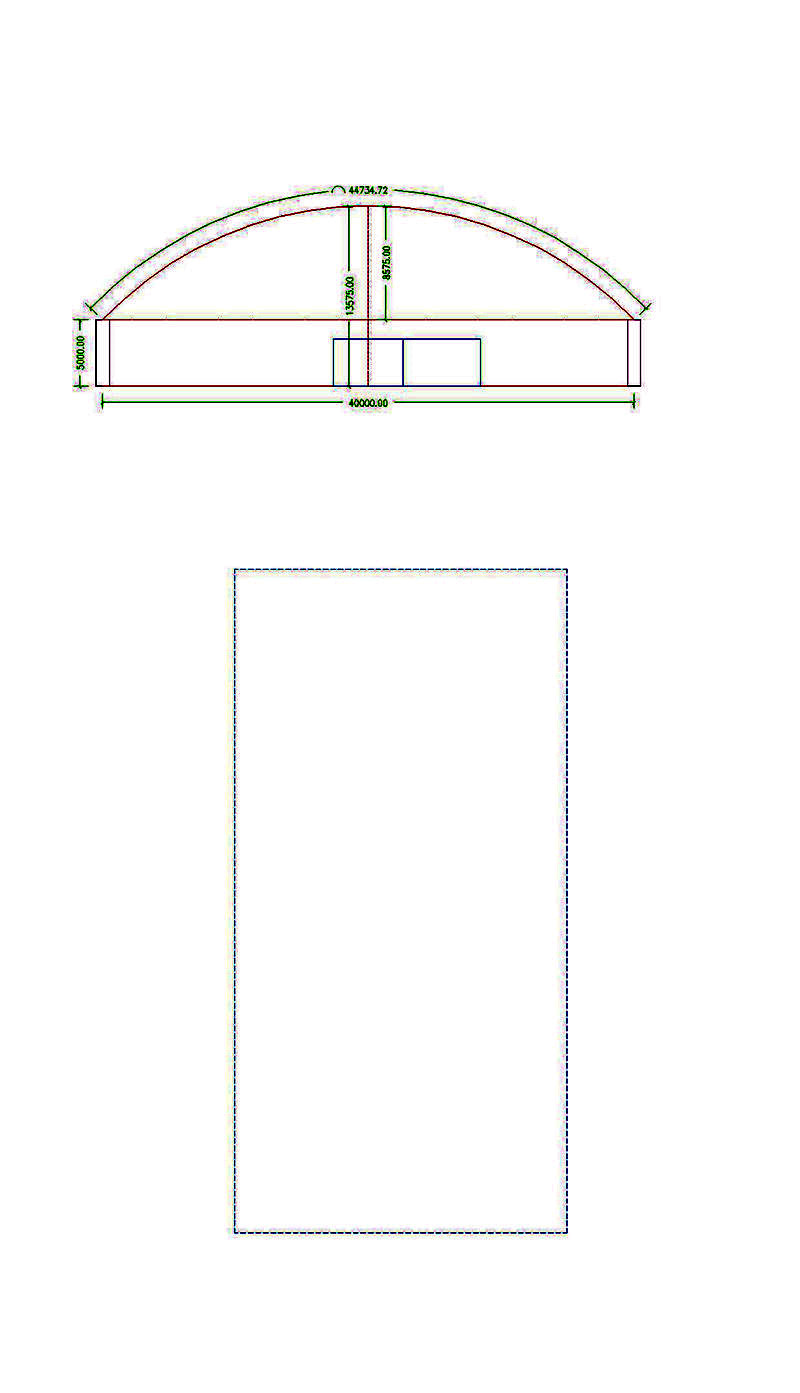

40米跨度的拱形屋顶属于超大跨度范畴，剖面图清晰显示了拱形轮廓与支撑结构的关系。

• 跨度：40米
• 拱高：8.575米
• 矢跨比：0.21（高跨比适中，兼顾空间与结构效率）
• 下部柱高：5米
• 支撑柱：混凝土结构

拱形屋顶的技术优势

空间效率优势

• 无柱大开间设计，充分满足建筑的灵活分割需求
• 减少内部支撑点，有效使用面积提升约6%
• 适应多种建筑功能需求

节能环保特性

• 墙体采用轻型节能标准化C型钢、方钢、夹芯板等材料
• 保温性能好，抗震度好，节能效果达50%
• 体系自重轻，约为混凝土结构的一半
• 可大幅减少基础造价
• 材料主要为绿色环保型，可100%回收或降解

结构抗震抗风能力

• 拱形屋顶体系具有优良的延性和塑性变形能力
• 抗震抗风性能，大幅提高建筑安全可靠性
• 能承受地震、台风等自然灾害

施工效率高

• 工期比传统住宅体系至少缩短三分之一
• 1000平米建筑仅需20天、五个工人可完工
• 工业化程度高，便于管理控制

产业化与可持续发展

• 适宜工厂大批量生产，工业化程度高
• 能将节能、防水、隔热、门窗等先进成品集合于一体
• 实现设计、生产、施工一体化
• 提高建设产业水平

常见问题解答

40米跨度的拱形屋顶安全性如何保证？

通过科学的结构设计计算、高质量的材料选择、严格的焊接检验和专业的施工工艺，确保超大跨度屋顶的安全可靠。江苏杰达钢结构工程有限公司拥有多项40米以上跨度的成功案例。

拱形屋顶的使用年限有多久？

采用优质热镀锌彩涂板和科学的防护设计，正常维护情况下，使用年限可达30年以上，具有较好的长期经济性。

这种结构对地基有什么要求？

由于拱形屋顶结构自重轻，对地基的荷载要求相对较低，可以大幅降低基础成本，特别适合地质条件一般的地区。

小结

云南昭通40米拱形屋顶工程充分展示了现代钢结构屋面系统的高效特点。江苏杰达钢结构工程有限公司致力于为全国工业建筑、粮库、厂房等提供高质量的拱形屋面整体解决方案，从设计咨询、工厂制造到现场施工，全程专业保障。
