安宁酒厂粮仓拱形屋顶施工设计方案

专业粮仓设施需要科学的屋面设计以保护储存物资。云南安宁某酒厂粮仓拱形屋顶工程采用双层彩钢屋面体系，结合自然通风与防护设计，为粮食储存提供可靠的保护环境。

项目基本概况

安宁位于昆明市西南32千米处，是滇西的重要交通枢纽。该粮仓工程采用拱形屋顶设计，跨度17.28米，拱高3.4米，矢跨比0.2。屋顶采用灰白色双层彩钢屋面板，内部填充50mm岩棉，具有隔热、防火、防水等功能。

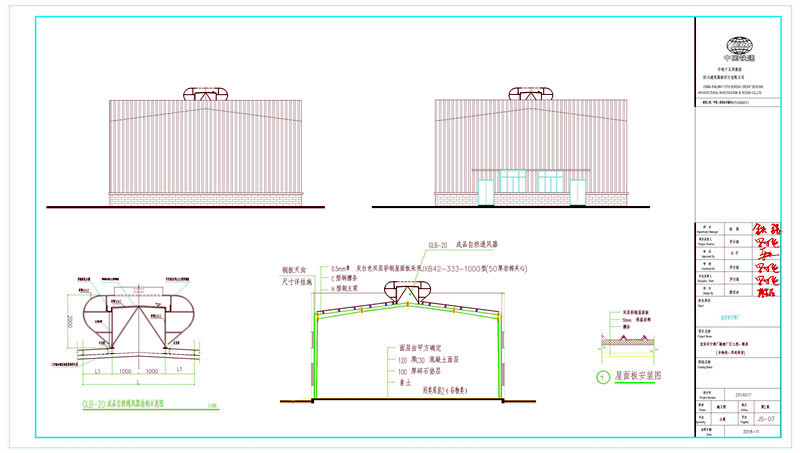

屋面结构设计

屋面板材规格

• 双层彩钢屋面板：JXB42-333-1000型（50厚岩棉夹心）
• 上层厚度：0.5mm
• 颜色：灰白色
• 保温性能：50mm岩棉夹心层

支撑骨架

• 屋面檩条：C型钢检条规格需按结构设计
• 主梁：H型钢主梁承载
• 拱脚处设置自然通风器

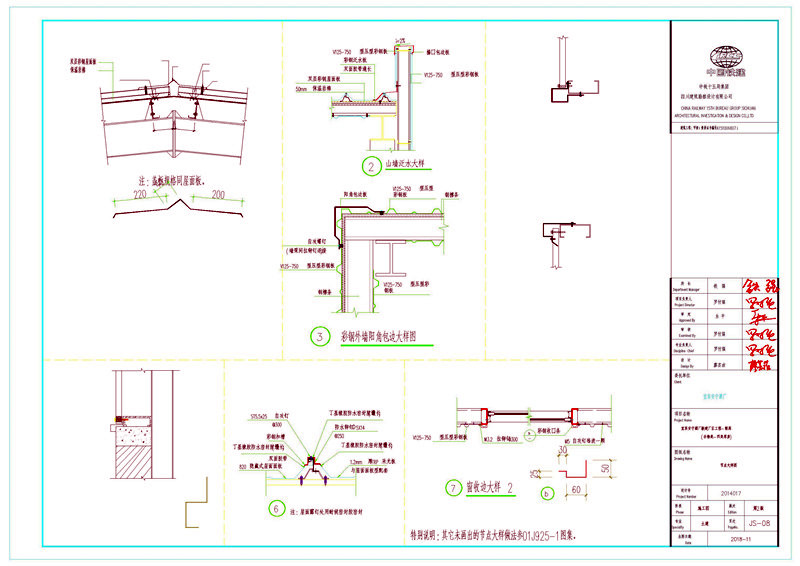

细部构造设计

外墙阳角包边

• 采用V125-750型压型彩钢板
• 自攻螺钉与墙梁间采用拉铆钉连接
• 确保防水密封性能

屋顶防护与采光

• 屋顶自攻钉：ST5.5x25规格
• 采光板：1.2mm FRP采光板与屋面面板型配套
• 防水：丁基橡胶防水密封胶带处理

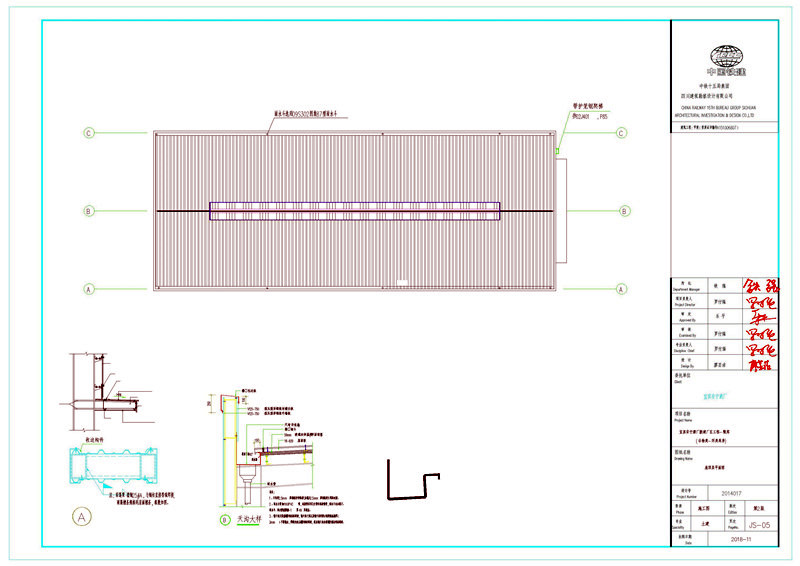

屋顶排水与细部设计

雨水排放系统

• 雨水斗选用09S302图集87型雨水斗
• 设置多个采光带提供自然光线
• 确保屋面排水通畅

檐口包边细部

• 檐口包边板下方采用V125-750型压型彩钢板封檐内板
• 外墙采用V125-750型压型彩钢板外墙板
• 形成完整的立面防护系统

常见问题解答

双层岩棉夹心屋面对粮食储存有什么优势？

岩棉具有优异的保温隔热性能，50mm厚度可有效隔绝外界温度变化，保持粮仓内部温度稳定，有助于粮食长期储存。

自然通风器的作用是什么？

拱脚处的自然通风器能够形成对流通风，排除粮仓内部的湿气和热量，防止霉变，是粮仓设计中的关键细节。

FRP采光板与防水如何协调？

采用FRP采光板提供自然采光的同时，通过配套的防水胶带和规范的施工工艺，确保采光区域不发生渗漏。

小结

安宁酒厂粮仓拱形屋顶工程体现了专业粮仓设计的综合考量。江苏杰达钢结构工程有限公司拥有丰富的粮仓、酒厂等专业厂房设计施工经验，能够根据不同的储存需求和地域气候条件，提供定制化的拱形屋顶解决方案。
