崇左设备房拱形波纹钢屋盖施工设计详解

设备房建筑需要兼顾防护、美观和功能性。广西崇左设备房工程采用拱形波纹钢屋盖结构，结合精细化的外立面设计，为设备和人员提供安全的工作环境。

工程基本参数

该项目为设备房屋顶改造，拱形屋顶跨度13米，拱高2.45米，矢跨比0.19。卷帘门高度5米，立柱高度7米。外墙涂抹白色真石漆，上部分涂抹红色真石漆，形成美观的立面效果。

立面与轴线设计

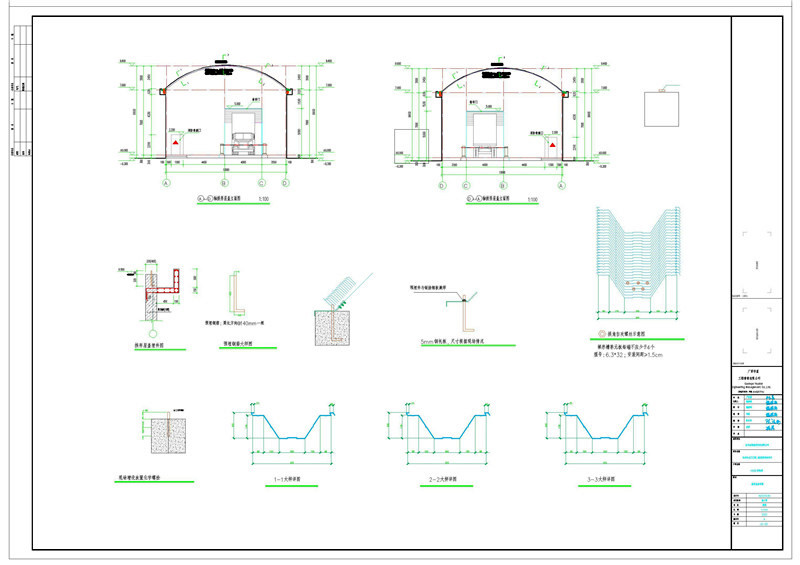

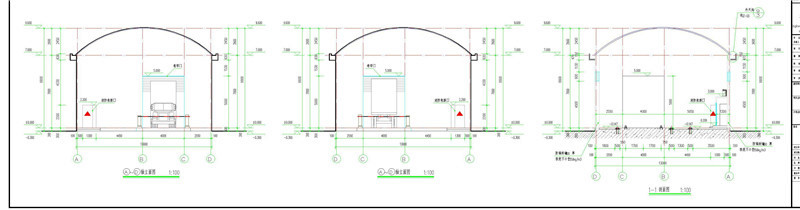

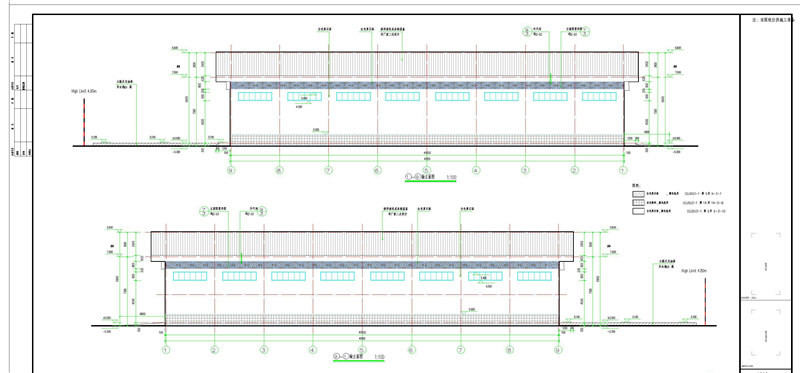

立面图与轴立面图清晰展示了设备房的整体形态与尺寸关系。

• 拱形屋顶跨度：13米
• 拱高：2.45米
• 矢跨比：0.19
• 立柱高度：7米
• 卷帘门高度：5米

屋盖设计与成品化方案

拱形波纹成品钢屋盖采用厂家二次设计方案，针对本工程的特殊功能需求进行优化。

屋面铺装设计

• 梯形槽单元板铺装
• 每端不应少于4个紧固点
• 三组合为一个单元的组合方式
• 现场增设放置化学螺栓，外面留80mm安装余量

特殊功能设计说明

卡口与车牌识别系统

• 工程卡口位置共有1条箱号识别系统加车牌识别通道
• 每条货运通道上配置车牌识别系统、箱号识别系统及闸口控制系统
• 设备管线沿立杆、横杆内空敷设

设备杆件布置

• 箱号杆件高度：5.2米和3.3米
• 车牌识别杆件高度：2.0米
• 红外、相机、补光灯设备安装在杆件上
• 室外设备箱安装在立柱上

安全岛与基础设计

• 安全岛规格：长13米×宽2.0米×厚0.3米
• 高度：高于车道路面+30mm
• 材料：C25以上混凝土浇筑
• 设备基础深度：600mm，C25以上混凝土浇筑
• 基础上表面与安全岛上表面水平

电气与接地设计

• 网络机柜、工控机、交换机等设备安装在检测通道内
• 机柜安装处提供接地极，接地电阻小于或等于1欧姆
• 通道机柜内提供接地极，接地电阻小于或等于4欧姆
• 确保设备运行的电气安全

地感线圈与管线敷设

• 地感线圈区域：长3000mm×宽4000mm，必须为混凝土水泥路面，深度不低于300mm
• 此区域内及距路面500mm内不能有任何金属物品
• 安全岛上管线埋设于表面以下300mm
• 过路管线采用混凝土包封，埋设于地面以下700mm
• 车辆通道地坪管线埋深-0.7m，过道路处采用混凝土包封

常见问题解答

设备房屋顶为什么选择拱形波纹钢屋盖？

拱形屋顶具有跨度大、无中间支柱、空间利用率高的优点，特别适合需要安装各类设备和管线的建筑，便于后续维护与扩展。

化学螺栓留80mm的用途是什么？

留出的安装余量便于后续设备安装和固定，同时保证螺栓与屋面板的正确咬合力度，提高长期使用的安全性。

接地电阻为什么要分别设置不同的标准？

机柜安装处因为涉及高精密电子设备，需要更好的接地保护（小于1欧），而通道内的机柜则采用相对宽松的标准（小于4欧），这是根据设备重要程度的差异化设计。

小结

崇左设备房拱形波纹钢屋盖工程展示了拱形屋顶在特殊功能建筑中的应用优势。江苏杰达钢结构工程有限公司专业承建各类工业、商业设施的屋面工程，能够根据不同的功能需求和现场条件，提供量身定制的拱形屋顶设计和施工方案。
