汕尾车库拱形波纹钢屋面施工设计方案

车库屋顶采用拱形波纹钢屋面具有防水可靠、施工快速、成本经济的优点。广东汕尾某厂家车库工程采用热镀锌彩涂板拱形屋顶，为车辆停放提供安全的防护环境。

工程基本参数

该项目为车库屋顶改造工程，跨度22.6米，长度104.2米，总建筑面积2354平方米。屋盖采用拱形波纹钢屋盖，材料为热镀锌彩涂板TS280GD+Z，强度设计值235MPa，具有良好的防腐防水性能。

屋顶结构设计

立面与剖面设计

• 跨度：22.6米
• 长度：104.2米
• 总面积：2354平方米
• 屋顶形式：拱形波纹钢屋盖

拱脚防水大样

• 拱脚与下方预埋件及连接件用自攻螺栓连接
• 内部增设泛水板提升防水可靠性
• 天沟内设置屋面雨水口
• 建筑密封膏封严，确保防水密闭

材料选择与施工标准

屋盖板材

• 采用拱形波纹钢屋盖
• 材料：热镀锌彩涂板TS280GD+Z
• 强度设计值：235MPa
• 具有优异的防腐防水性能

支撑钢构件

• 其他钢构件采用Q235钢
• 焊条采用E43XX型焊条，性能符合现行GB《碳钢焊条》标准
• 确保焊接质量与安全可靠性

紧固件与连接

• 自攻螺钉型号：6.3X25
• 配备防水垫圈
• 每块单元板每端自攻螺钉不得少于5颗
• 确保屋面整体性与防水密闭性

常见问题解答

车库屋顶采用拱形波纹钢的防水性能如何？

通过热镀锌彩涂板的防腐层、拱脚处的泛水板、天沟的雨水口设计以及密封膏的封闭，形成多层防水体系，确保车库长期防水安全。

长104米的大跨度屋顶如何保证施工质量？

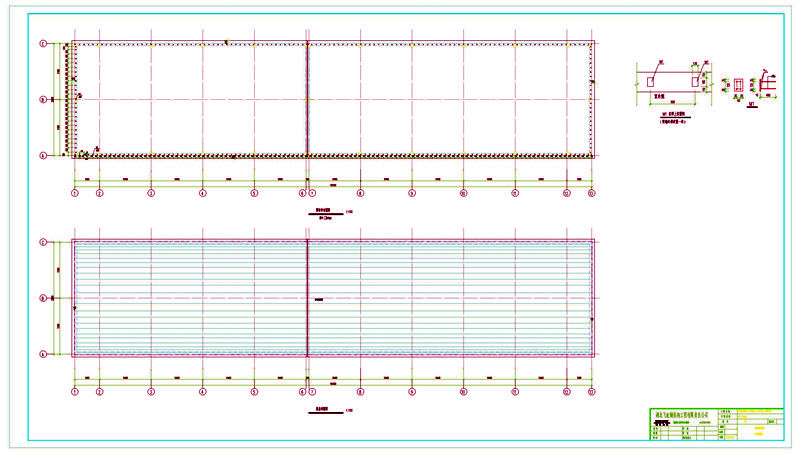

通过清晰的屋盖布置图指导施工，采用标准化的自攻螺钉连接，每块单元板配置足够数量的紧固件，确保整体结构的稳定性与可靠性。

自攻螺钉为什么要配防水垫？

防水垫能够在螺钉穿过屋面板时形成密封垫层，防止水分从螺钉孔渗透，是屋面防水的关键细节。

小结

汕尾车库拱形波纹钢屋顶工程展示了现代车库屋面设计的科学性与可靠性。江苏杰达钢结构工程有限公司专业承建各类车库、停车场、厂房等建筑的拱形屋面工程，拥有完善的设计、制造、施工体系，为客户提供安全、经济、美观的屋面解决方案。
