新疆阜康某厂家安装落地拱煤棚图纸

拱形屋顶厂家 2023-04-15 11:18:35 图纸图集 1194 ℃ 2 评论

阜康市，新疆维吾尔自治区昌吉回族自治州辖县级市，位于新疆中北部，地处天山东段（博格达山）北麓、准噶尔盆地南缘。

东邻吉木萨尔县，西与米东区接壤，南与乌鲁木齐县相望，北与阿勒泰地区富蕴县相连，总面积8545平方千米。

今天杰达钢构技术员胡子豪先生带大家来看一下这份图纸。

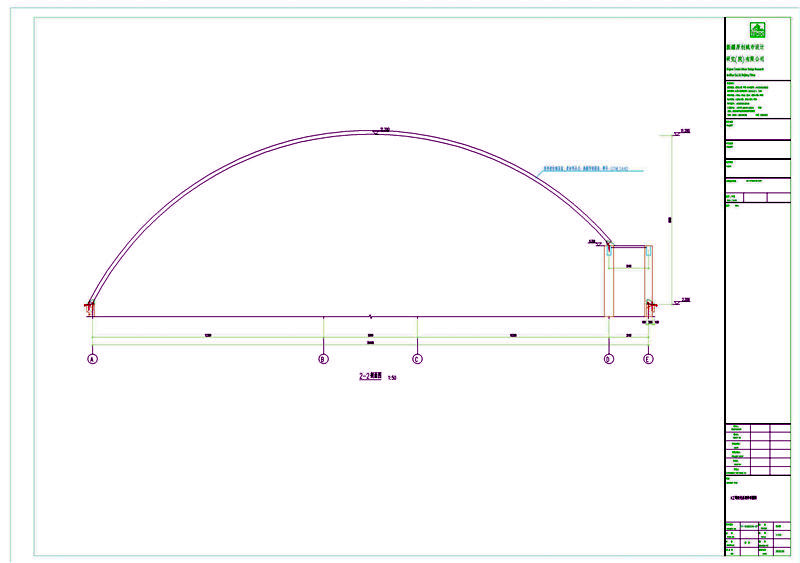

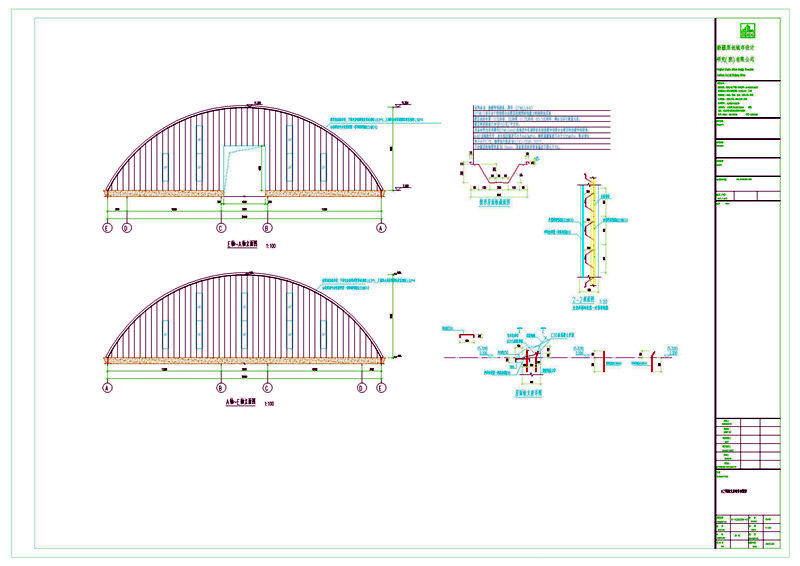

这是拱形屋顶的剖视图，这张图上可以看出来，拱形屋顶的跨度为29.6米，下面立柱高为2.2米。

拱形屋顶的拱高为9米，矢跨比为0.3。拱形波纹钢屋盖，原材料品名：热镀锌铝镁卷；牌号：QTWLG440。

波纹钢直板封堵，下部支座墙顶设置等边角钢 L63*5，上部沿山墙顶部圆弧设置角钢 L50*4，山墙顶墙中分位置设置一排预埋钢筋%%13222@610。

材料品名:热镀锌铝镁卷;牌号:QTWLG440

QTWLG表示由于锌铝镁合金镀层的超级耐蚀能力的超级涂层板镀层成份含量:11%%%的铝,3%%%的镁,0.2%%%的硅,85.5%%%的锌,剩余为其它微量元素。

镀层厚度两面之和为150克/平方米。屋盖材料为采用牌号QTWLG440高强度冷轧钢带经连续热镀锌铝镁合金镀层的热镀锌铝镁卷。

440为钢级代号,表示抗拉强度不小于440MPa、钢带屈服强度不小于335MPa,断后伸长

率不小于17%%%。钢带执行规范为Q/JG-008-2021。

不含镀层的钢带厚度为1.5mm,基板厚度的供货负偏差不得大于3%%%。

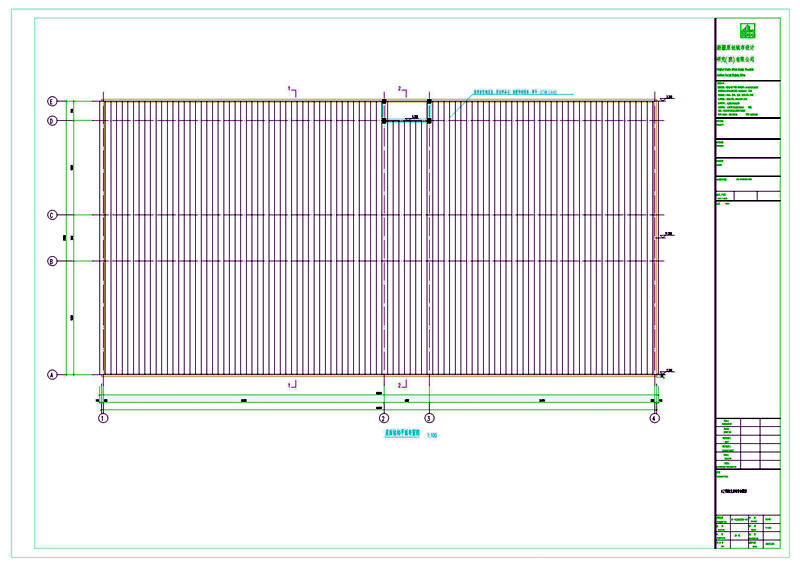

这是拱形屋顶的屋面结构平面布置图，长度为60米，总面积大约在1800平方米左右。

拱形波纹钢屋盖安装:屋面拱形波纹板的压型及组合

a.所有成型瓦从机械设备出来以后均为子母扣形式,屋面安装时只需将子母扣套接好,用专用锁边机锁定即可。

b.所有成型瓦两端与连接角钢通过自攻自钻钉固定,每单片瓦每端设置自钻自攻钉数量详见施工详图。

在吊装时应采取有效措施确保结构稳定并防止产生过大变形。

a、在地面用封边机将成型的小单元板每三块拼接成一大块单元板;

b、吊车起吊屋顶;

c、屋盖板就位后,用螺栓将拱脚栓接于连接角钢上;

d、将吊顶预埋件置于单元板缝中,每两块单元板用封边机咬合。

e、单元板之间和吊装到位的组合单元板之间,应采用专门的机械咬合锁缝。锁缝必须牢固平滑,不得出现局部翘曲现象;

f、在屋盖结构安装完毕后应及时安装山墙,否则必须对屋盖采取有效的抗风措施。

这是新疆阜康某厂家安装落地拱煤棚图纸，如果大家有任何不懂的地方可以联系我们！
