成都拱形屋顶储煤棚设计与地基处理方案

四川成都位于成都平原腹地，属亚热带季风性湿润气候，地质条件复杂，尤其存在湿陷性黄土等特殊地基问题。江苏杰达钢结构为成都某储煤棚项目设计的拱形屋顶工程，不仅采用大跨度拱棚设计，更通过专业的灰土换填地基处理，确保了建筑的长期稳定性。

拱形屋顶的结构设计规格

该储煤棚的主要设计参数如下：

• 屋顶跨度：33米
• 拱顶高度：7.4米
• 矢跨比：0.22
• 屋棚长度：122米
• 建筑面积：4026平方米
• 屋面材料：1.35毫米灰色拱形屋顶
• 钢柱规格：圆管D=820×12毫米，柱高10900毫米

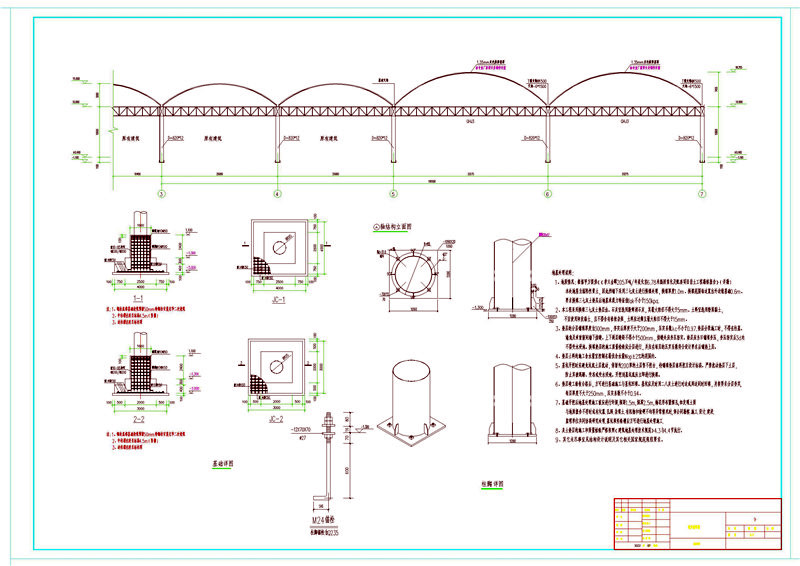

这是拱形屋顶的轴结构立面图，显示了原有建筑与新建储煤棚的关系。新建储煤棚采用33米大跨度拱形屋顶，相比于传统的方形或小跨度设计，具有更好的空间利用率和经济性。

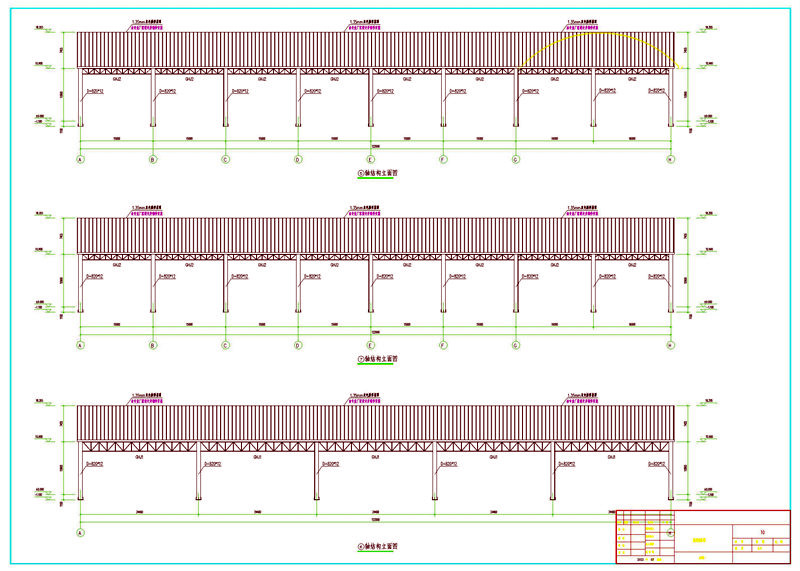

钢结构支撑体系

• 立柱间距：每隔24.4米设置一根钢柱
• 支架形式：T型支架，间距为1500毫米
• 天沟设计：规格6×1500毫米
• 钢桁架：将每一根柱子固定在一起，形成整体受力体系
• 总长度：122米，形成稳定的线性排列

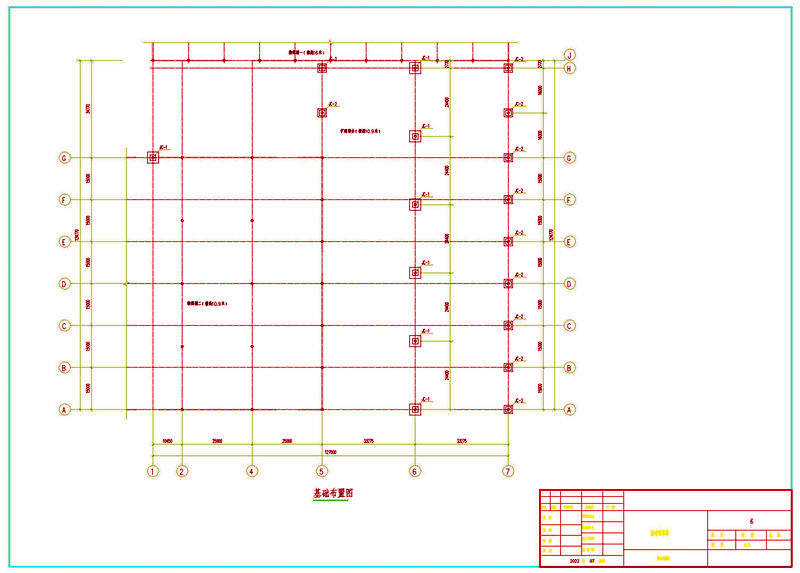

湿陷性黄土地基处理

地质特点与处理原则

成都地区存在湿陷性黄土，这类土壤在水分作用下易发生沉降变形。因此，本工程采用三七灰土换填处理，以提高地基承载力和稳定性。

灰土垫层施工工艺

• 换填材料：三七灰土（石灰3份、土7份）
• 换填厚度：1.0米，范围每边宽出外边缘基础0.6米
• 目标承载力特征值：不小于150千帕
• 分层铺填厚度：300毫米，夯实后厚度不大于200毫米
• 压实系数：不小于0.97

灰土材料的选择要求

• 石灰：宜选用新鲜消石灰，最大粒径不得大于5毫米
• 土料：宜选用粉质黏土，不宜使用块状黏土，过筛后最大粒径不得大于15毫米，不得含有松软杂质
• 含水量：施工含水量宜控制在优良含水量Wp±2%的范围内

灰土垫层施工重点

• 分段施工时不得在柱基、墙角及承重窗间墙下接缝
• 上下两层缝距不得小于500毫米，接缝处应夯压密实
• 应当日铺填夯压，夯压密实后3天内不得受水浸泡
• 垫层分层竣工验收合格后，方可进行基础施工与基坑回填
• 基坑回填采用二八灰土，分层夯实，每层厚度不大于250毫米，压实系数不小于0.94

地基验收与质量控制

• 基础开挖后应进行钎探，探距1.5米，探深2.5米，梅花形布置探孔
• 如发现土质与地质报告不符或存在异常情况，须会同勘察、施工、设计、建设、监理单位共同协商处理
• 基坑须经验槽后方可进行地基处理施工
• 灰土垫层施工和质量检验严格按照《建筑地基处理技术规范》执行

常见问题

为什么需要对湿陷性黄土进行换填处理？

湿陷性黄土在浸水后会产生显著的沉降变形，直接在这样的地基上建造建筑容易导致不均匀沉降、建筑开裂、甚至结构破坏。三七灰土换填能提高地基强度，改善土壤性质，防止水浸湿陷，确保长期稳定。

灰土垫层的压实系数为什么如此严格？

压实系数λc不小于0.97意味着灰土的夯实密度必须达到设计密度的97%以上。这确保了垫层的均匀性和承载力，防止局部塌陷或不均匀沉降。严格的压实要求是灰土地基处理的核心。

33米的大跨度拱棚如何保证安全性？

通过圆管D=820×12的钢柱、T型支架、钢桁架的综合作用，形成了高度冗余的支撑体系。同时，良好的地基处理确保了柱子的稳定基础。大跨度拱形结构能够将荷载均匀分散，具有很好的受力性能和安全储备。

小结

成都拱形屋顶储煤棚项目是一个融结构设计、地基处理、材料选择于一体的综合工程。江苏杰达钢结构根据成都地区的地质特点，采用了专业的三七灰土换填方案，确保了大跨度拱棚的长期稳定性。无论是华中地区的湿陷性黄土，还是其他复杂地基条件，杰达钢构都能提供符合规范的、安全可靠的地基处理和结构设计方案。
