甘肃康县平房仓拱形屋顶改造方案

康县位于甘肃、四川、陕西三省交界地带，属亚热带向暖温带过渡区域，雨量充沛，气候湿润。这样的环境对农产品仓储的屋顶防护提出了很高要求。江苏杰达钢结构为康县某平房仓设计的拱形屋顶改造项目，以快速、高效的施工方式，为当地仓储建筑提供了可靠的防护方案。

平房仓拱形屋顶的设计规格

该平房仓拱形屋顶改造项目的主要设计参数如下：

• 屋顶跨度：8米
• 仓棚长度：44.6米
• 建筑面积：535平方米
• 立柱间距：每隔4米设置一根
• 钢架规格：H294×200×8×12
• 施工周期：2天完成

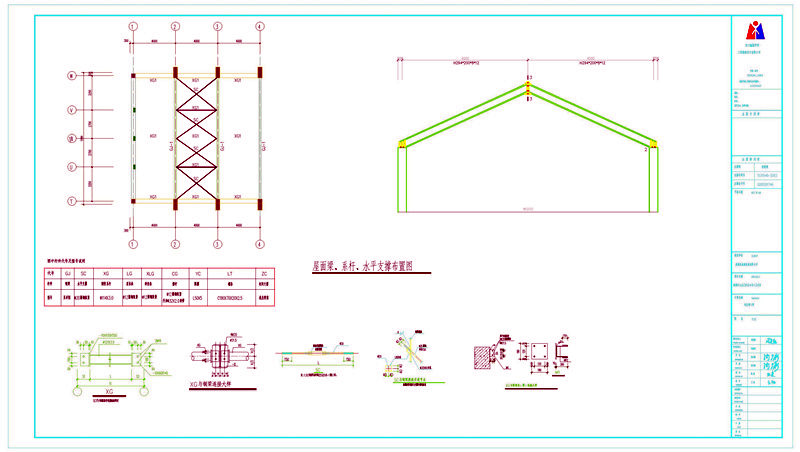

这是拱形屋顶的屋面梁、系杆、水平支撑布置图。整体结构采用H294×200×8×12的高强度工字钢，钢桁架在立柱中间交错排列，形成了坚固的支撑框架。

支撑结构与梁系设计

拱形屋顶的支撑体系包括以下主要构件：

• 屋面梁：采用H294×200×8×12工字钢
• 系杆：水平系杆将各钢架连接成整体
• 水平支撑：增加结构的整体刚度和稳定性
• 钢桁架：在立柱中间交错排列，提高受力效率

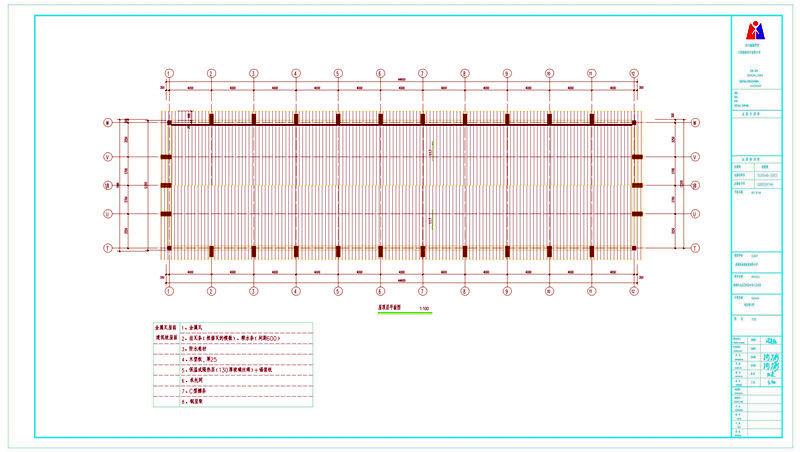

立柱与平面布置

• 立柱布置：每隔4米设置一根立柱
• 总跨度：44.6米，形成11个间距
• 平面布置规则，便于施工和后期维护
• 结构呈线性排列，适合仓储建筑

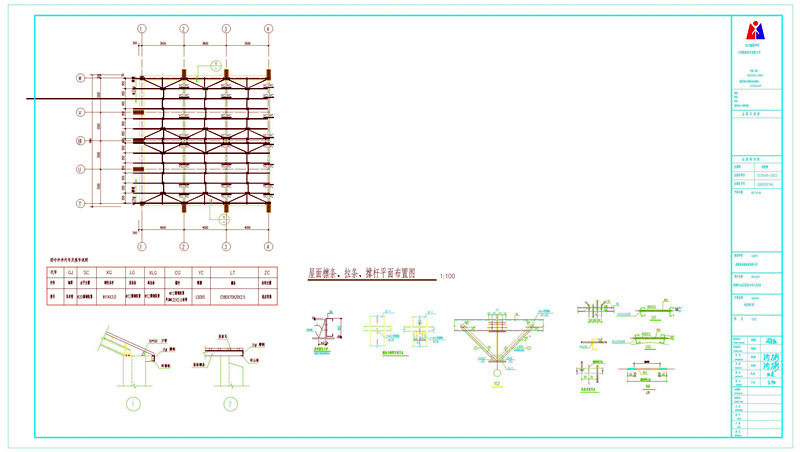

屋面檩条、拉条与撑杆设计

屋面支撑结构的作用

• 屋面檩条：支撑屋面的主要构件，承载屋面荷载
• 拉条：连接各檩条和支撑点，分散荷载
• 撑杆：增强结构的侧向刚度和防风能力

结构设计的关键因素

• 传力方式：檩条、拉条、撑杆之间形成合理的传力链条，确保荷载有效传递到主体结构
• 材料选型：选择高强度工字钢作为主承力构件，满足强度和刚度要求
• 整体稳定性：通过水平支撑和系杆的合理布置，提高结构的抗风和抗震能力
• 施工工艺：标准化的设计便于快速施工，在2天内即可完成

常见问题

为什么这个小跨度屋顶只需要2天就能完成施工？

8米的小跨度拱形屋顶，加上44.6米的总长度、535平方米的面积，相对来说工作量不大。关键在于设计的标准化和构件的预制化。采用规格化的H钢、标准间距的立柱，可以在工厂预先加工，现场只需进行组装和焊接，大大缩短了施工周期。

康县的湿润气候对屋面结构有什么影响？

高降雨量要求屋面具有良好的排水性能和防腐性能。拱形设计能提供自然的排水坡度，屋面的檩条、拉条需要采取防锈措施（如镀锌处理）。同时，充分的支撑系统和水平支撑能够防止因潮湿环境导致的结构变形。

檩条、拉条、撑杆三者如何配合工作？

屋面檩条直接支撑屋面荷载，拉条将各檩条连接起来，通过多点支撑来分散荷载。撑杆则增强结构的侧向刚度，防止在风荷载或地震作用下的横向变形。三者共同组成了一个完整的空间立体结构体系。

小结

甘肃康县平房仓的拱形屋顶改造项目展现了江苏杰达钢结构在快速、高效工程方案上的能力。通过标准化的设计、优化的施工工艺，在短短2天内就能完成535平方米的屋顶改造。无论是西北地区的干燥多风，还是南方的潮湿多雨，杰达钢构都能根据当地气候特点，提供安全可靠的拱形屋顶解决方案。
