蚌埠粮仓仓间拱形罩棚18米跨设计方案

粮库仓间罩棚是用于保护粮食免受天气影响的重要设施。江苏杰达钢结构为安徽蚌埠某粮仓设计安装的仓间罩棚项目，采用18米拱形波纹钢屋盖，通过专业的防护和加固措施，提供了经济、可靠的粮食储存环境。

仓间罩棚的结构设计规格

该粮仓罩棚的主要设计参数如下：

• 屋顶跨度：18米
• 拱顶高度：3.6米
• 矢跨比：0.2
• 罩棚长度：72米
• 建筑面积：1296平方米
• 屋面材料：金属拱形波纹屋面，海蓝色
• 屋面型号：TS280GD-Z
• 板厚度：1.0毫米

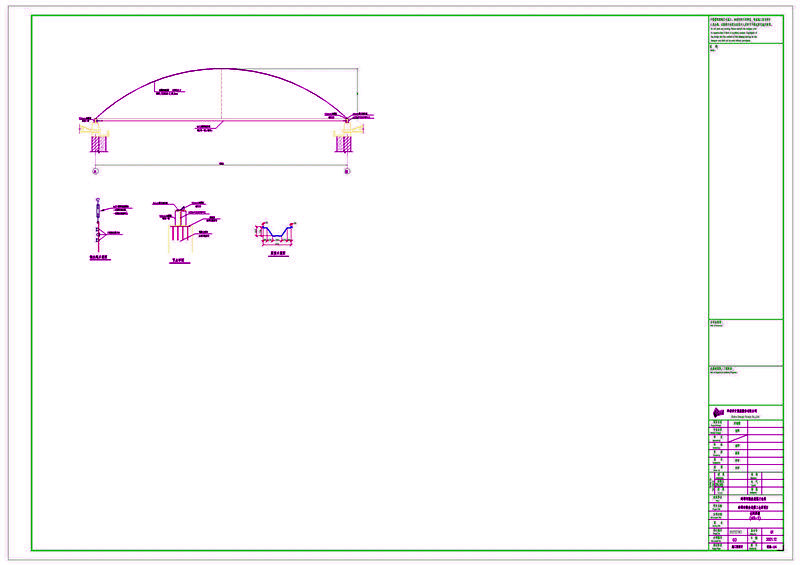

这是仓间罩棚的剖视图，清晰显示了拱形屋顶与粮库建筑的关系。拱形设计充分利用了空间，减少了支柱数量，便于粮食的堆放和装卸。

拱脚支撑与H钢构架

拱形屋盖的支撑结构设计如下：

• 拱脚钢托板：6毫米通长钢托板，确保屋盖的均匀支撑
• 下端H钢梁：H294×200×8×12，为高强度工字钢
• 拱脚加筋板：10毫米加筋板，增强拱脚的抗弯刚度
• 材料：热轧H型钢，符合国家规范

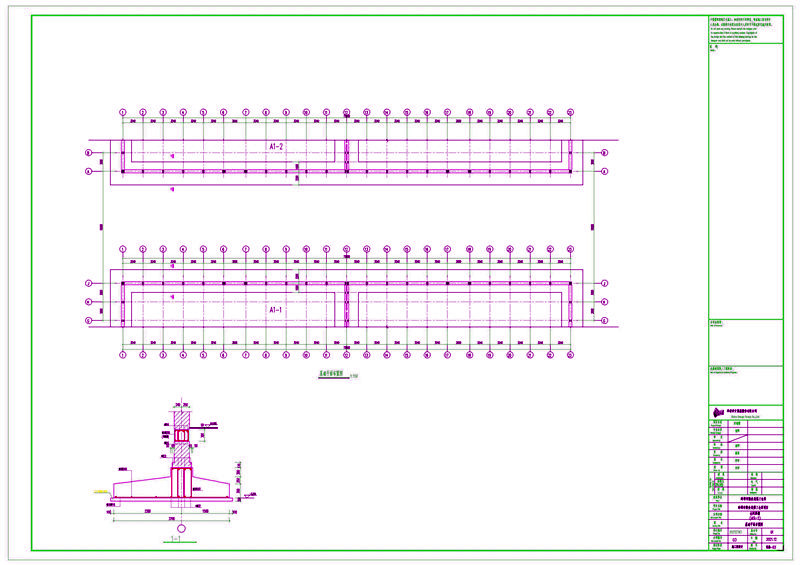

粮仓基础与柱网布置

粮仓的柱网设计充分考虑了粮食装卸的便利性和结构的经济性：

• 立柱间距：每隔3.2米设置一根立柱
• 柱脚处理：采用C15素混凝土垫层
• 布置方式：上下两边为原有粮库，中间为新建仓间罩棚
• 整体长度：72米，形成长条形布置

屋面防护与钢丝绳加固

钢丝绳防护系统

• 钢丝绳规格：M12镀锌钢丝绳
• 布置间距：每6米一道，逢柱设置
• 花篮螺丝规格：M27镀锌花篮螺丝
• 固定方式：一端锁住钢丝绳，一端锁在连接件上
• 钢丝绳卡扣：每边采用三道卡扣，确保安全

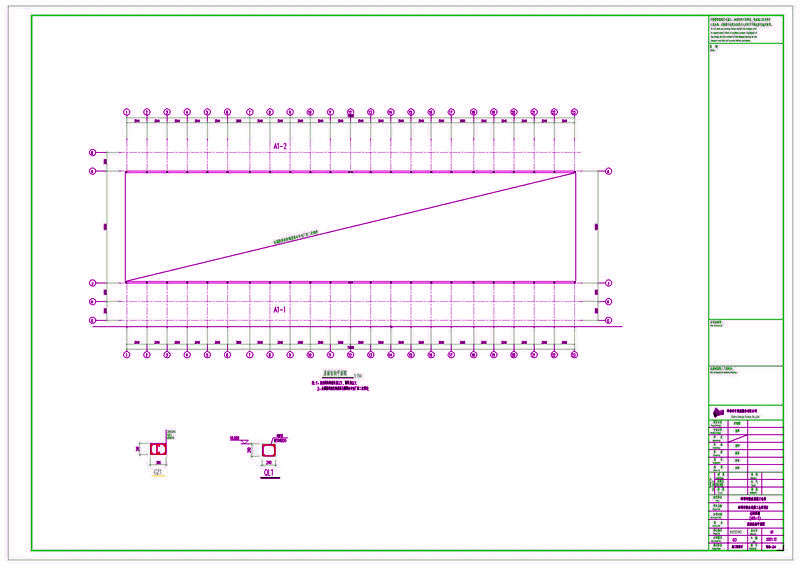

屋面结构与圈梁设计

• 金属拱形波纹钢屋面与圈梁由专业厂家进行二次设计，确保协调
• 未注明的构造柱为GZ1，圈梁为QL1
• 钢丝绳加固与圈梁配合，形成完整的防护体系

常见问题

为什么粮仓罩棚采用拱形设计而不是平顶？

拱形设计具有多重优势：首先，拱形能够更好地排水，避免雨水积压；其次，拱形的受力性能优异，能够用更少的材料承载相同的荷载；再次，拱形设计减少了支撑柱的数量，增加了粮食堆放的有效空间。

M12钢丝绳和M27花篮螺丝的作用是什么？

钢丝绳系统是粮库罩棚的重要安全防护装置。每6米布置一道钢丝绳，能够有效限制屋盖在风荷载下的位移，防止屋盖被风吹起或变形过大。M27花篮螺丝提供了可调节的紧固方式，便于施工安装和后期维护。

1.0毫米的波纹钢板为什么能承载粮仓的荷载？

虽然板厚只有1.0毫米，但金属波纹钢板TS280GD-Z的波纹造型提供了很好的截面刚度，通过H钢和拱脚加筋板的支撑，能够安全承载粮食堆放的荷载。同时，拱形结构能将荷载均匀分散，使得薄板也能提供足够的强度。

小结

蚌埠粮仓仓间罩棚项目展现了江苏杰达钢结构在特殊用途建筑设计上的专业能力。通过18米的拱形波纹钢屋盖、H钢支撑梁、钢丝绳防护等综合措施，为粮仓提供了既经济又安全的防护方案。无论是粮食储存、原料堆放还是其他工业用途，杰达钢构都能根据实际需要设计出符合规范、经济实用的罩棚工程。
