陕西西安库房拱形屋顶设计施工方案

西安市地处关中平原中部，属暖温带半湿润大陆性季风气候，冷暖干湿、四季分明。江苏杰达钢结构为西安某库房项目设计的拱形屋顶工程，采用高强度金属拱形波纹钢屋盖，通过科学的防护措施和钢索加固系统，为大面积库房提供了可靠的防护方案。

库房拱形屋顶的结构规格

该库房拱形屋顶工程的主要设计参数如下：

• 屋顶跨度：30米
• 混凝土柱高度：6.7米
• 拱顶高度：7.5米
• 矢跨比：0.22
• 库房长度：66米
• 建筑面积：1980平方米
• 屋面材料：YT-610金属拱形波纹钢屋盖
• 板厚度：1.5毫米
• 钢板型号：TS350GD+AZ150

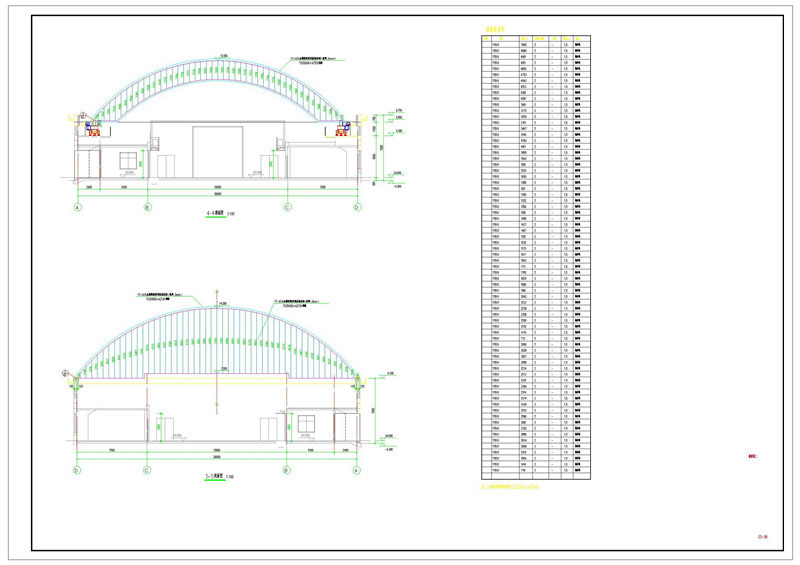

这是拱形屋顶的剖面图，清晰显示了拱形屋盖、混凝土柱、以及整体的垂直尺寸关系。30米的大跨度设计充分利用了空间，为库房内部提供了宽敞的储存环境。

高强度金属屋盖材料体系

屋顶采用的材料具有优异的性能指标：

• 材料型号：TS350GD+AZ150高强度镀层钢板
• 镀层组成：锌铝镁合金镀层，兼具耐腐蚀和高强度特性
• 板厚度：1.5毫米，在金属波纹屋面中属于较厚的规格
• 拱形设计：通过波纹造型增强截面刚度
• 板材数量：每个拱形单元需要110块板材
• 弧长规格：34945毫米

屋顶排板与防护系统

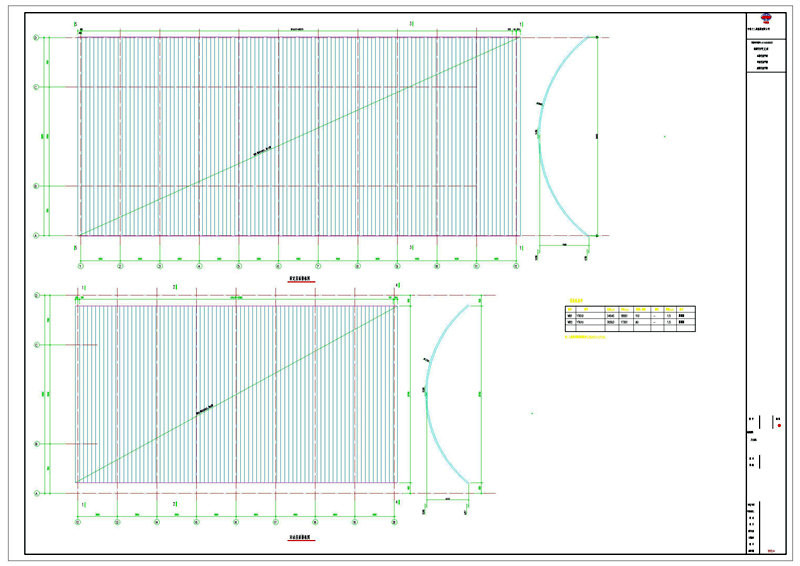

活动屋面排板设计

• 排板方式：规则化的排板设计，确保施工的标准化
• 板材规格：统一采用TS350GD+AZ150型号
• 拼接方式：板材采用子母扣和锁缝机固定，形成整体屋盖

钢索绳防护加固

• 钢索绳布置：每隔6米拉一根钢索绳
• 作用：防止屋顶在风荷载、地震等作用下的过大位移
• 固定点：与混凝土结构的支座连接
• 安全冗余：多根钢索形成的防护系统具有很好的安全储备

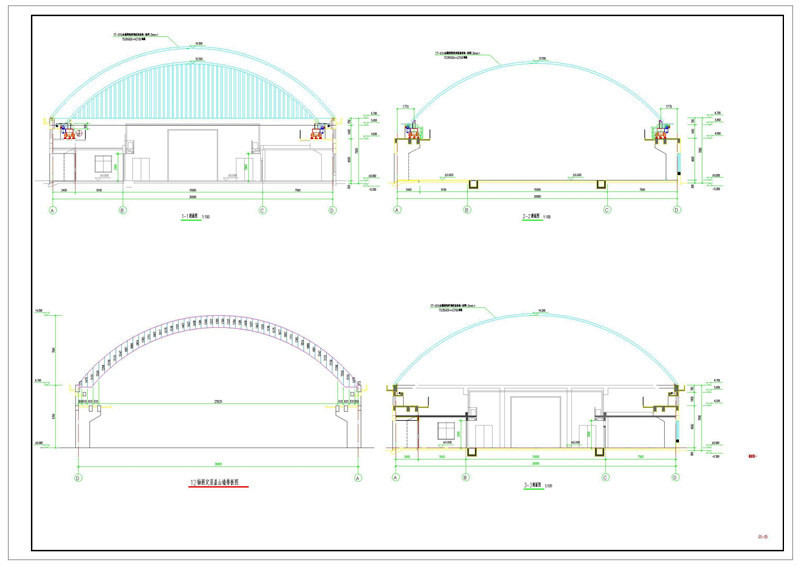

建筑竖向尺度与山墙设计

• 门槛高：7.2米，方便库房进出和装卸作业
• 山墙端最高处：7米，与屋顶拱形协调
• 山墙端最低处：0.53米，提供了屋顶与地面的平稳过渡
• 高差设计：充分考虑了水流排放和内部空间

常见问题

为什么选择TS350GD+AZ150而不是纯镀锌？

TS350GD+AZ150采用了锌铝镁合金镀层，相比纯镀锌钢板，具有更好的耐腐蚀性能、更长的服役寿命（可达30年以上）。在关中地区四季分明、温差大的环境中，这种高性能镀层能够更好地抵抗氧化腐蚀。

为什么库房需要这么多根钢索绳加固？

1980平方米的大面积屋顶，在地震、大风等极端条件下，会产生显著的动力响应。每隔6米布置一道钢索绳，形成了从屋顶到基础的完整约束系统。这些钢索能够限制屋顶的水平位移，防止屋顶被吹起或震松，确保库房和储存物品的安全。

7.5米的拱高对库房利用有什么影响？

7.5米的拱高使得屋顶内部的有效高度足够高，能够充分利用竖向空间堆放物资。同时，这样的拱高比例（矢跨比0.22）也确保了结构的力学效率，用较少的材料实现大跨度覆盖。

小结

陕西西安库房的拱形屋顶项目展现了江苏杰达钢结构在大跨度工业建筑设计上的深厚实力。通过选用高性能TS350GD+AZ150镀层钢板、科学布置钢索绳防护系统、精心设计山墙尺度，为1980平方米的库房提供了既安全又高效的防护方案。无论是西北地区的温差大环境，还是其他复杂条件，杰达钢构都能提供经过实践验证的拱形屋顶工程方案。
