山西介休拱形屋顶防水采光设计方案

介休市位于山西省中南部，属暖温季风气候，温差大。江苏杰达钢结构为介休某厂家设计的大型拱形屋顶工程，采用32米大跨度设计，通过多层防水体系、科学的采光通风布置、高强度锌铝镁板材，为料棚储存提供了可靠的防护和舒适的工作环境。

大跨度拱形屋顶的结构规格

该拱形屋顶工程的主要设计参数如下：

• 屋顶跨度：32米
• 拱顶高度：8米
• 矢跨比：0.25
• 建筑最高处：21米
• 立柱间距：6.4米（0.25米间距）
• 挡土墙高度：8米
• 屋面材料：1.5毫米TS350GD（610板型）锌铝镁合金板材
• 山墙板厚度：0.5毫米彩钢板

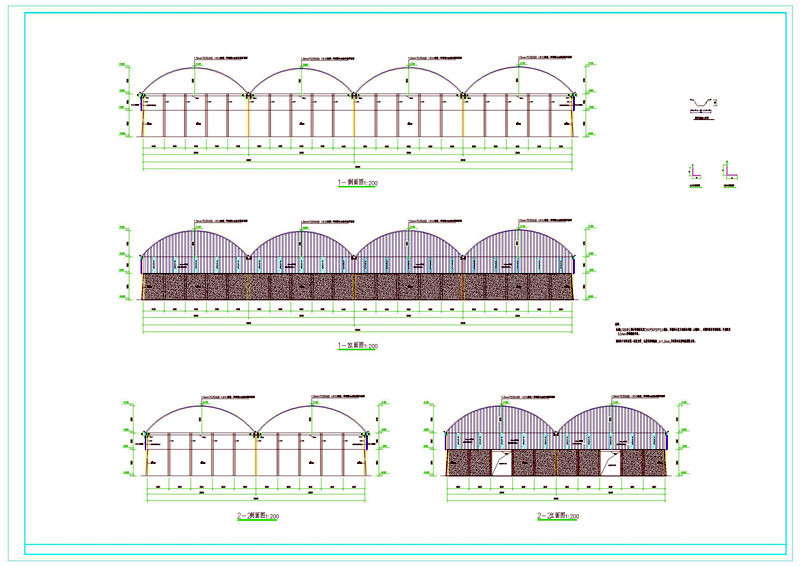

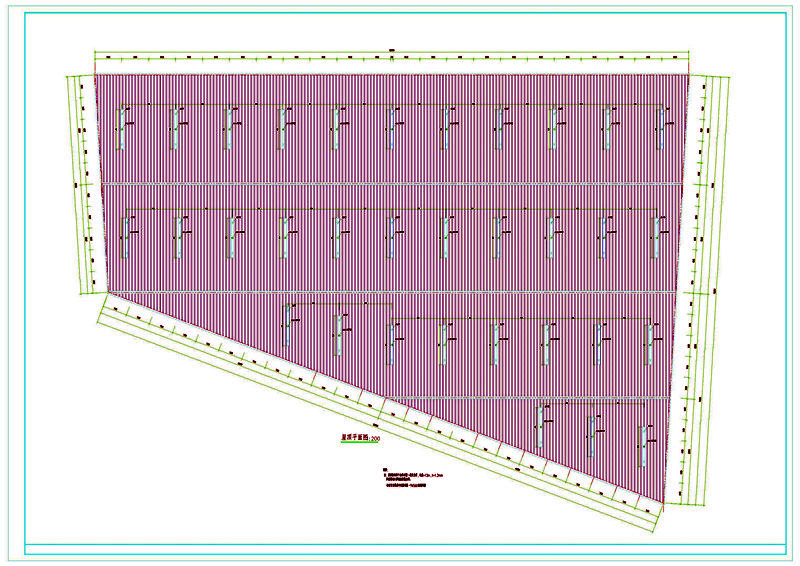

这是拱形屋顶的平面图和剖面图。32米的大跨度在山西地区是较为少见的规模，通过0.25的矢跨比设计，实现了既宽敞又经济的空间覆盖。每隔6.4米的立柱间距提供了稳定的支撑。

高强度锌铝镁板材与拱脚处理

屋顶选材和连接设计如下：

• 屋面板材：1.5毫米TS350GD（610板型）锌铝镁合金板材
• 板材特性：高强度、高耐腐蚀、轻质
• 拱脚连接：自攻钉连接拱形屋顶和连接件
• 拱脚填充：屋面板安装完后用砌块抹灰填实
• 角钢连接件：L80×6，提供可靠的支撑点

拱脚防水与混凝土灌实

多层防水体系

• 混凝土灌实：山墙板安装后用C20细石混凝土灌实
• 混凝土厚度：最薄处不小于50毫米，确保强度
• 防水涂料：高分子柔性防水涂料
• 涂料上返：防水涂料上返200毫米，保护下部砌体
• 防渗垛：与梁混凝土同时浇捣，一体成型

防水原理

通过多层防水体系的组合，形成了纵深的防护：第一道是TS350GD板材的防渗；第二道是砌块抹灰层；第三道是C20混凝土；第四道是高分子防水涂料。这样的多重防护确保了即使某一层出现问题，其他层也能继续发挥防护作用。

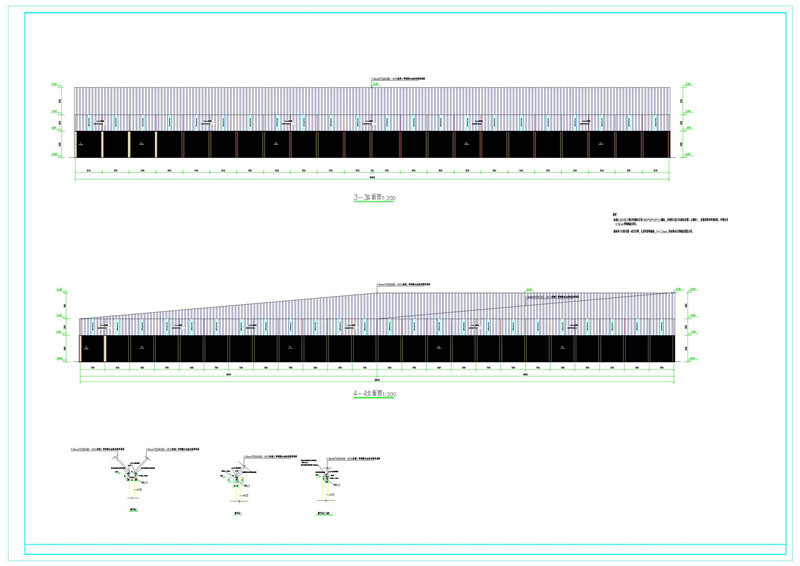

采光通风系统设计

采光带布置

• 采光带布置：每两个轴距布置一道
• 采光带间距：每15.6米设置一道
• 采光带长度：12米
• 采光带厚度：1.2毫米
• 排布原则：按彩钢板模数标准排布，确保对齐

通风系统

• 通风帽规格：C500型通风帽
• 通风帽位置：居中于每道采光带
• 功能：排出热湿气体，改善室内环境
• 数量：每15.6米配置一个，与采光带相对应

常见问题

为什么需要那么厚的混凝土填实层？

山西地区温度变化大，拱形屋顶与支座之间的温度应力很大。C20细石混凝土的灌实能够吸收这些应力，防止金属板材和支座之间相对位移导致的漏水。50毫米的最小厚度是根据山西地区的气候条件经验确定的。

为什么要上返200毫米的防水涂料？

防水涂料上返200毫米，能够覆盖雨水溅起的范围，同时在屋顶收缩、膨胀时也能适应这些变形而不开裂。这200毫米的上返是对关键节点的多重防护。

采光带和通风帽对屋顶防水有影响吗？

采光带和通风帽确实是可能的漏水点，但通过标准化的防水细节处理（如橡胶垫圈、防水胶、自攻钉间距控制），可以确保防水安全。同时，采光带的长度不超过12米、采光开口面积有限，也降低了风险。定期的维护检查可以及时发现和解决问题。

小结

山西介休拱形屋顶项目展现了江苏杰达钢结构在大跨度、高难度工程设计上的专业能力。通过32米的大跨度设计、1.5毫米高性能板材、多层防水体系、科学的采光通风系统，为北方地区的料棚提供了既安全又实用的解决方案。无论是温差大、降水多变的北方气候，还是其他复杂环境，杰达钢构都能根据实际情况提供符合规范、经过验证的拱形屋顶工程方案。
