山东潍坊农贸市场安装拱形波纹钢屋盖图纸

拱形屋顶厂家 2023-04-16 20:23:58 图纸图集 674 ℃ 0 评论

由于社会的发展，时代的进步，现在越来越多的建筑需要拱形屋顶的支撑。

今天杰达钢构技术员胡子豪先生给大家看一下关于山东潍坊农贸市场安装拱形波纹钢屋盖图纸。

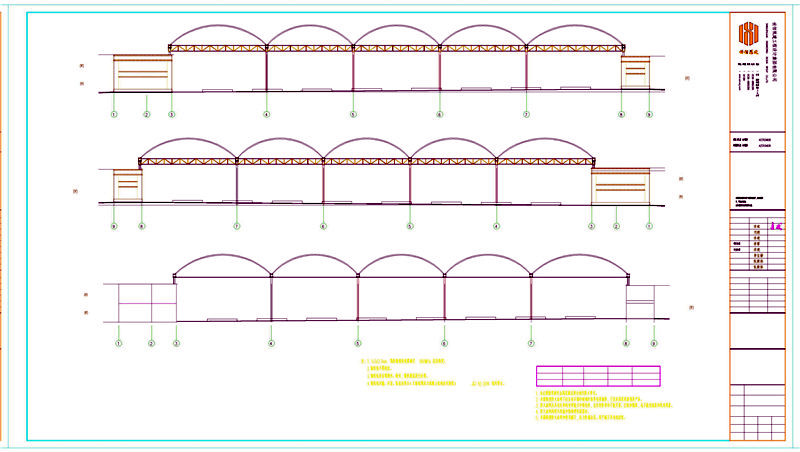

这是拱形屋顶的立面图和剖面图，拱形屋顶的跨度为17米，中间拉1x7x12.7mm，低松弛钢绞线需满足。1860MPa抗拉强度。

钢绞线不得超拉。钢绞线若出现滑丝、断丝，需按规范进行处理。钢绞线运输、安装、张拉应符合《无粘结预应力混凝土结构技术规程》。

拱形屋顶拱高为4米，矢跨比为0.23。

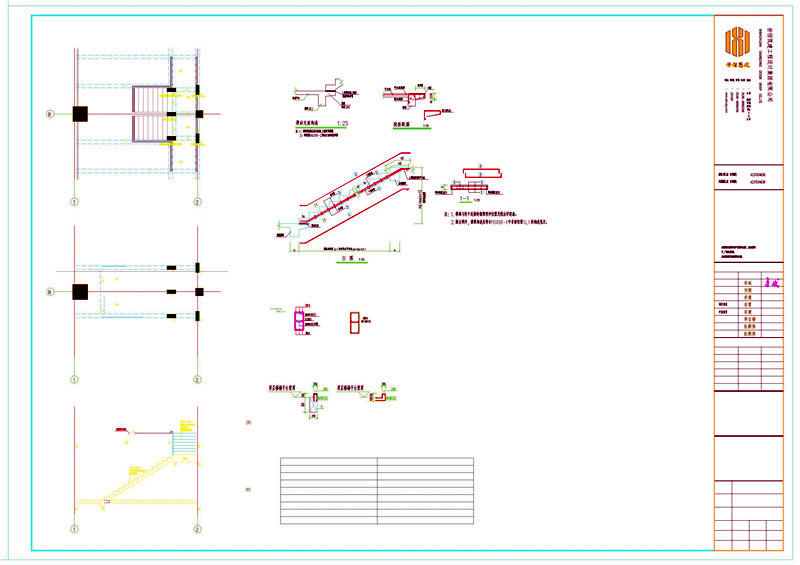

这是滑动支座构造，注：梯段浇筑时应在垫板上铺塑料薄膜，详图集16G101-2滑动支座构造详图。

未注明拱形波纹金属屋面应符合相关防火要求。非膨胀型防火涂料不应含有石棉和玻璃纤维等有害物质，不宜采用苯类溶剂类产品。

防火涂料应具有良好的变形能力和粘结性，在任何阶段均不能开裂、空鼓和脱落，也不能有流坠和乳突现象。防火涂料的理化性能和热物理性能报告。

非膨胀型防火涂料如使用腻子，应与防腐涂层、找平腻子具有相容性。

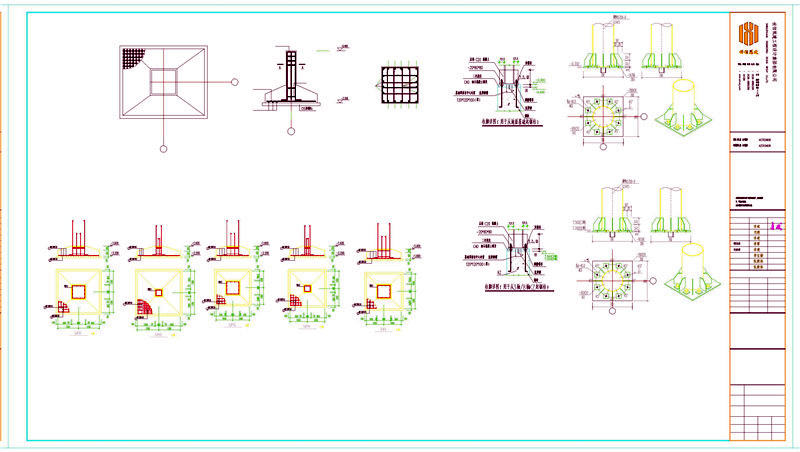

这是柱脚大样图，这是柱脚的俯视图，周围八个螺栓和螺帽。

下面预埋件先用C40细石混凝土填实，后浇C20混凝土，用来稳固柱脚，柱脚承受的力量是最重的。

如果您有任何关于山东潍坊农贸市场安装拱形波纹钢屋盖图纸的问题或建议，请随时与我们联系，我们将很高兴听取您的意见。
