江苏如皋市仓间罩棚钢结构设计

仓间罩棚是粮食和物资储备设施的重要组成部分。江苏如皋市的仓间罩棚项目采用了拱形屋顶结构，在15.8米的跨度上实现了624.1平方米的覆盖，通过轻质高效的彩钢板和合理的节点布置，为仓储提供了可靠的防护。

屋顶主要参数

该项目仓间罩棚的核心设计参数如下：

• 屋顶跨度：15.8米
• 罩棚高度：3米
• 矢跨比：0.19（相对较小，便于控制建筑高度）
• 支撑钢柱高度：8米
• 总覆盖面积：624.1平方米
• 屋顶总长：39.5米

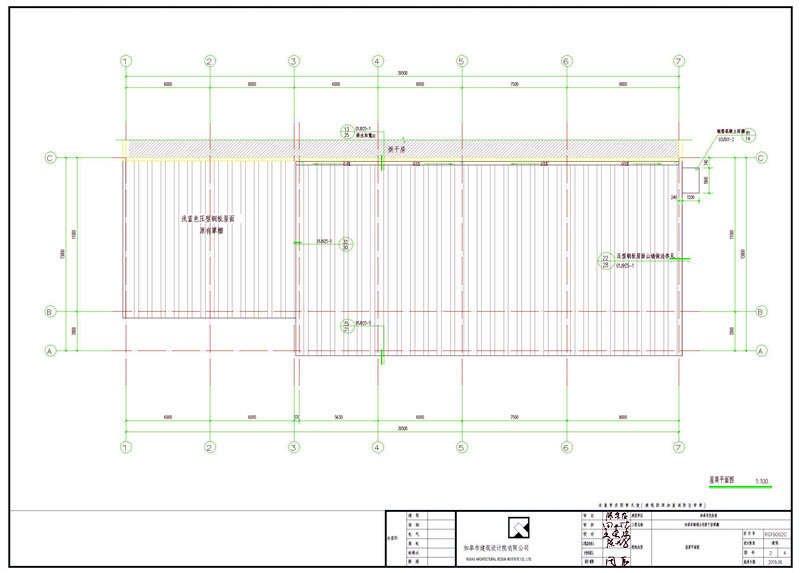

屋顶板材规格

顶板与防水

屋顶采用轻质高效的彩钢板系统：

• 顶板材料：彩钢压型板
• 顶板厚度：1.0mm
• 颜色：乳白色（与周围环境协调）
• 防护性能：经过防锈、防腐处理

天沟与泛水

屋顶边缘配置了完整的排水系统：

• 排水沟宽度：400mm
• 泛水板厚度：0.5mm
• 排水标准：符合01J925-1规范
• 功能：将屋面水流快速导入排水系统，防止水渗漏

支撑结构与节点布置

节点间距

支撑结构通过均匀分布的节点来实现：

• 节点间距：每隔6米设置一个节点
• 节点总数：7个（39.5米长度）
• 侧边列数：7列
• 节点功能：承载屋顶荷载，传递至基础

钢柱配置

支撑系统通过标准的钢柱完成：

• 钢柱高度：8米（从基础到屋顶根部）
• 柱网间距：与节点布置相对应
• 受力特点：既要承受屋顶垂直荷载，又要抵抗风荷载

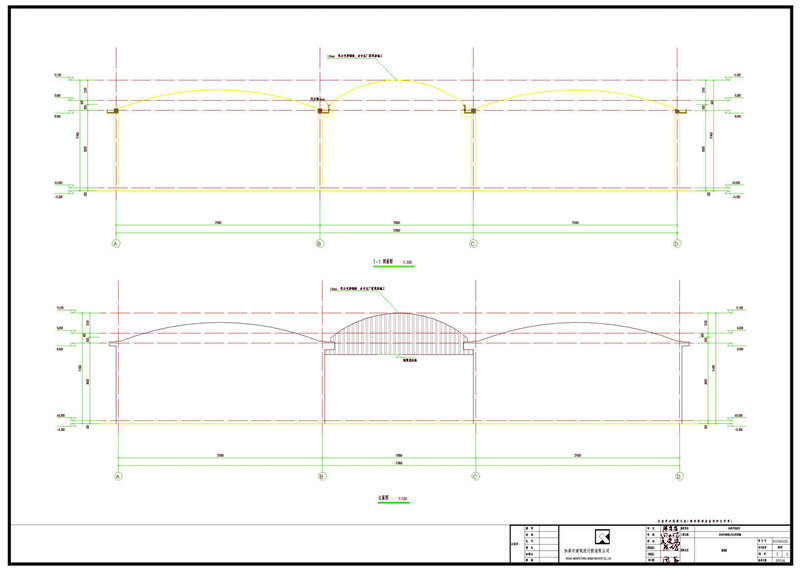

拱形屋顶的结构特性

强度与刚性

拱形屋顶结构具有以下优势：

• 承载能力：拱形结构能够高效地传递荷载，相比平面结构承载能力更强
• 结构刚性：拱形几何使得结构具有本身的刚度，无需额外的支撑体系
• 应力分布：荷载均匀分布至两端支座，减少了局部应力集中

空间利用与防水

拱形结构在实用性上的表现：

• 内部空间：拱形跨度下可获得连续的自由空间，便于仓储物品的堆放
• 防水特性：拱形屋顶的曲线设计使得降水自然流向两侧，有利于快速排水
• 排水可靠性：结合排水沟系统，防止水漏和积水

常见问题

矢跨比0.19是否会影响排水？

较小的矢跨比虽然降低了建筑高度，但配合充分的排水沟和泛水板设计，仍然可以保证良好的排水效果。关键是确保排水沟的定期清洁和泛水板的完整性。

1.0mm厚彩钢板的耐久性如何？

彩钢板通常采用热镀锌加彩涂工艺，1.0mm厚度在仓储环境中可保持10-15年的使用寿命。定期检查板材表面是否有破损，及时修补可延长使用周期。

6米的节点间距如何确定？

节点间距是根据彩钢板的跨度承载能力、屋顶荷载等级和成本考虑综合确定的。6米间距既能分散屋面荷载，又不会过度增加支撑结构的复杂性和成本。

小结

江苏如皋市仓间罩棚项目通过科学的拱形设计、合理的节点间距和完整的排水系统，为仓储物资提供了安全可靠的防护。江苏杰达钢结构工程有限公司在仓储、粮食等工业建筑的拱形屋顶和罩棚设计中拥有丰富经验，能够根据不同建筑的地理环境和使用需求，提供高效的钢结构解决方案。
