广东佛山酿制车间太空瓦屋顶设计

太空瓦是一种先进的屋面材料，因具有耐高温、防火、保温和隔音等特性，在工业建筑中应用广泛。广东佛山某酿制车间项目采用太空瓦屋顶系统，通过精心设计的支撑结构和防水细部处理，为车间内的酿造生产创造了稳定可靠的工作环境。

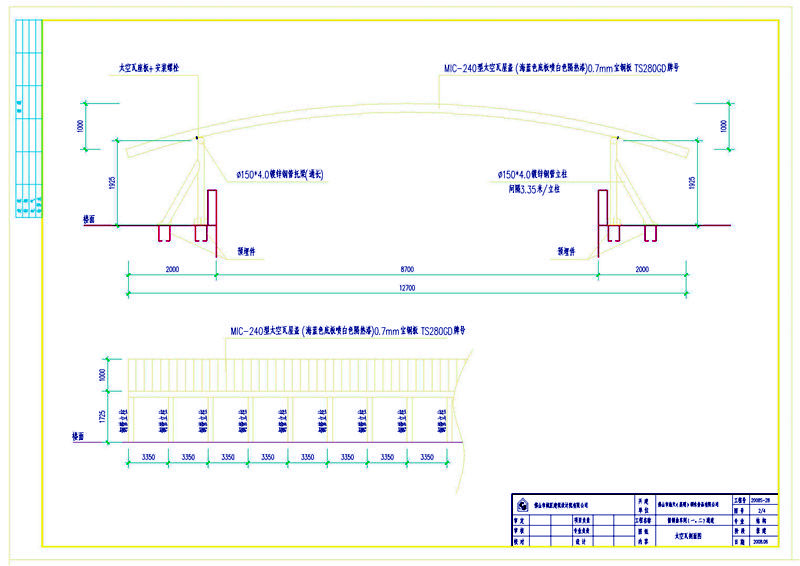

屋顶主要参数

该项目太空瓦屋顶的核心设计参数如下：

• 屋顶跨度：12.7米
• 拱高：1米
• 矢跨比：约0.08（极小，说明屋顶曲率相对平缓）
• 钢管到拱脚长度：2米（两端对称）
• 太空瓦座板长度：9000mm
• 座板圆孔间距：3.75米

太空瓦材料与规格

屋顶板材

屋顶采用高品质的太空瓦和基层钢板：

• 太空瓦型号：MIC-240型
• 底板颜色：海蓝色
• 隔热涂装：喷白色隔热漆
• 基层钢板：0.7mm宝钢板，TS280GD牌号
• 热处理等级：符合工业标准

太空瓦的特性

太空瓦在酿制车间的应用优势：

• 耐高温性能：能够承受酿造工艺产生的热环境
• 防火性能：符合工业建筑防火要求
• 保温隔热：白色隔热漆进一步降低屋面热吸收
• 隔音效果：有助于降低车间噪音
• 防腐耐候：宝钢板底层提供长期的耐腐蚀保护

支撑系统与连接

钢柱与屋顶连接

支撑系统采用标准的钢管结构：

• 托梁钢管规格：C150×4.0镀锌钢管
• 连接方式：钢管通长设置，与钢柱牢固连接
• 安装座板：太空瓦座板与安装螺栓固定
• 受力传递：屋顶荷载→座板→钢管→钢柱→基础

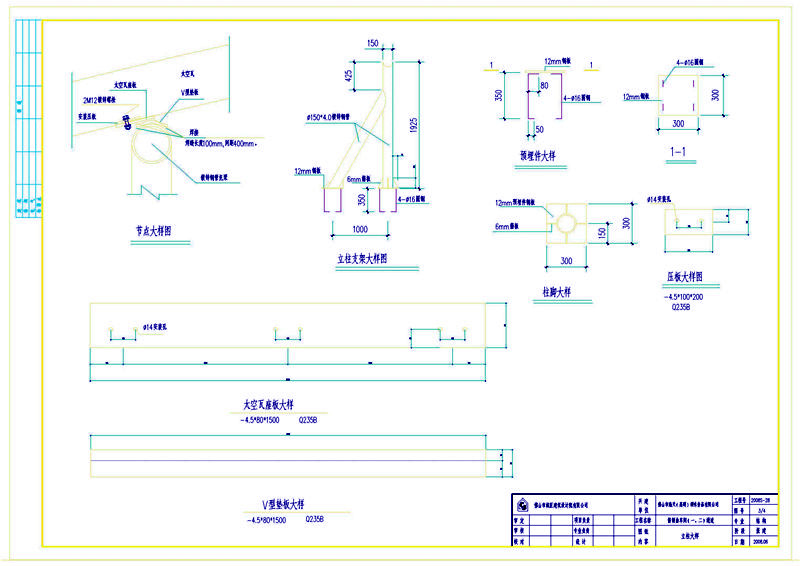

螺栓和焊接细节

节点连接采用可靠的螺栓和焊接工艺：

• 固定螺栓：M12镀锌螺栓（2根）
• 螺栓作用：将安装压板和太空瓦牢固连接
• 焊接部件：V型板和钢管的焊接
• 柱脚配置：12mm预埋件钢板和6mm筋板

防水与采光细部

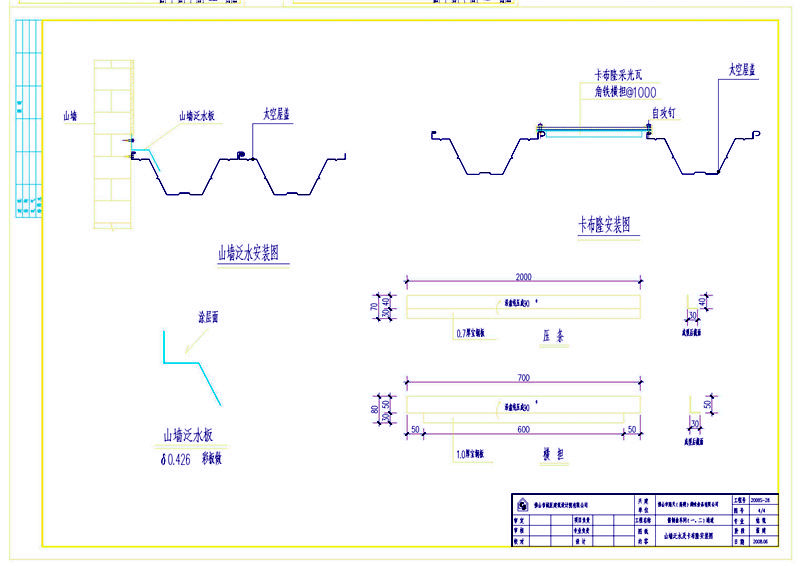

山墙泛水处理

屋顶边缘采用完整的防水系统：

• 山墙端设置：泛水板
• 泛水功能：防止雨水沿山墙渗入
• 材料选择：与主屋顶板材相匹配

采光系统

为改善车间的采光环境，设置了采光瓦系统：

• 采光瓦型号：卡布隆采光瓦
• 支撑结构：角铁横担，间距@1000
• 固定方式：自攻钉将采光瓦钉在支撑体系上
• 采光效果：提高车间内的自然采光，改善工作环境

常见问题

太空瓦座板为什么要每3.75米设置一个圆孔？

圆孔间距的设置基于太空瓦屋顶的承载需求和安装工艺。3.75米的间距既能提供足够的固定点，防止太空瓦在风荷载下滑移，又便于安装和维护。

为什么要在太空瓦下层喷白色隔热漆？

酿制车间内温度较高，白色隔热漆能够反射太阳辐射热，降低屋顶的温度上升，从而减少车间内的热负荷，有利于控制生产环境温度。

卡布隆采光瓦和太空瓦能否直接叠放？

不能。采光瓦需要通过角铁横担支撑，与主屋顶分离，形成独立的采光系统。这样既能保证采光效果，又不会削弱主屋顶的结构完整性。

小结

广东佛山酿制车间的太空瓦屋顶项目通过高品质的材料选择、精细的连接工艺和完善的采光防水系统，为酿造生产创造了适宜的工作环境。江苏杰达钢结构工程有限公司在食品、酿造等工业建筑的太空瓦屋顶设计和施工中拥有丰富经验，能够针对不同工艺的温度、湿度和采光需求，提供专业的屋面解决方案。
