南通如皋烘干房拱形罩棚钢结构设计图纸详解

拱形屋顶是一种在烘干房和仓储设施中常见的钢结构罩棚，通过分散承载力提升建筑稳定性，广泛应用于南通如皋等地的农业设施改造。

拱形罩棚的结构优势

拱形屋顶的应用为建筑提供了多方面的优势：

• 增加结构稳定性：拱形屋顶可以通过分散力量来增强建筑物的结构稳定性，从而提高其承重能力
• 提高空间利用率：拱形屋顶的设计使得内部空间可以更有效地利用，比传统平屋顶更容易达到较大的内部空间
• 节省建筑材料：拱形屋顶的结构设计可以在一定程度上节省使用建筑材料，从而降低工程成本和资源浪费
• 降低建筑能耗：拱形屋顶可以增加自然通风和采光，在特殊气候条件下可以降低建筑物的能耗

烘干房罩棚设计规格详解

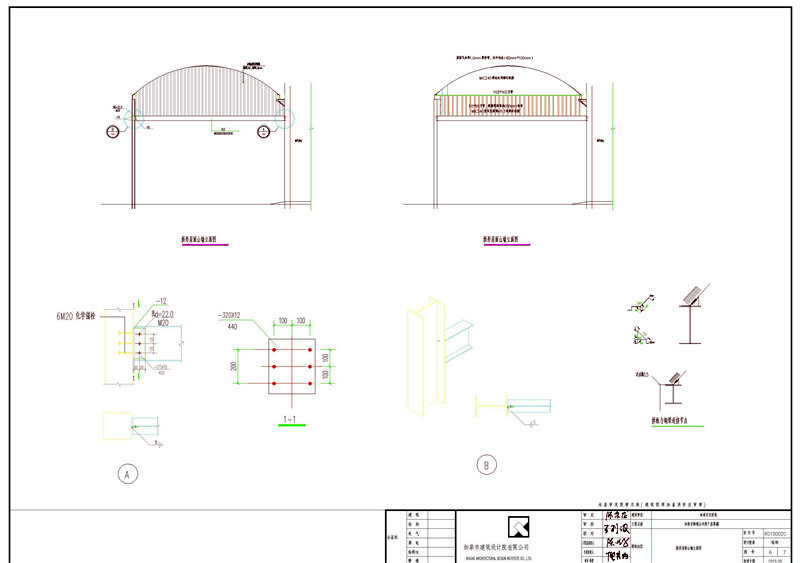

山墙立面设计

山墙采用金属直形槽板，型号为MIC240，板厚0.8mm，拱形屋顶跨度为15.5米。钢梁尺寸为HN500×200×10×16，屋面瓦余料厚度1.0mm，采用折弯方式，内外包边规格为80mm×100mm。MIC240锁边处使用铆钉连接，上面配置165×165方管和80×80方管，根据现场情况650mm布置间距，MIC240型瓦底面使用M6.3钻尾钉连接。

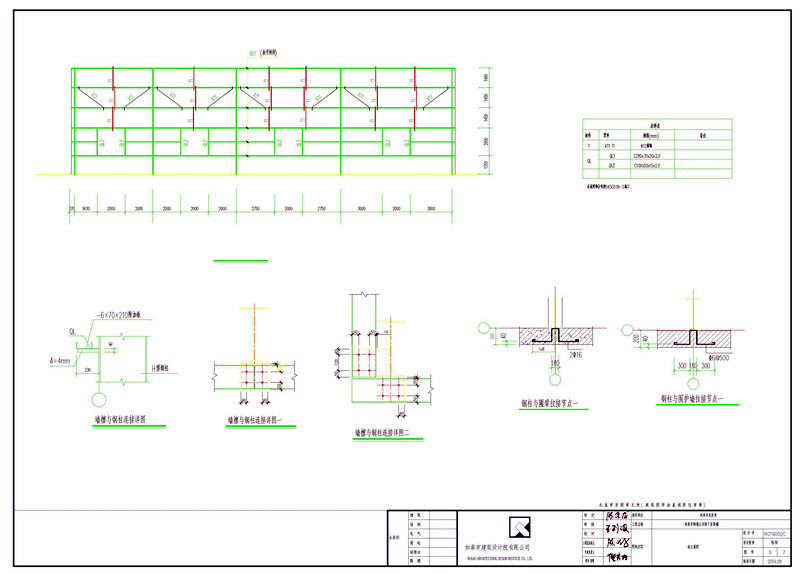

南立面与详细图纸

南立面的罩棚设计分为四个部分，每个部分约2米左右，通过五张详细的设计图纸指导施工。

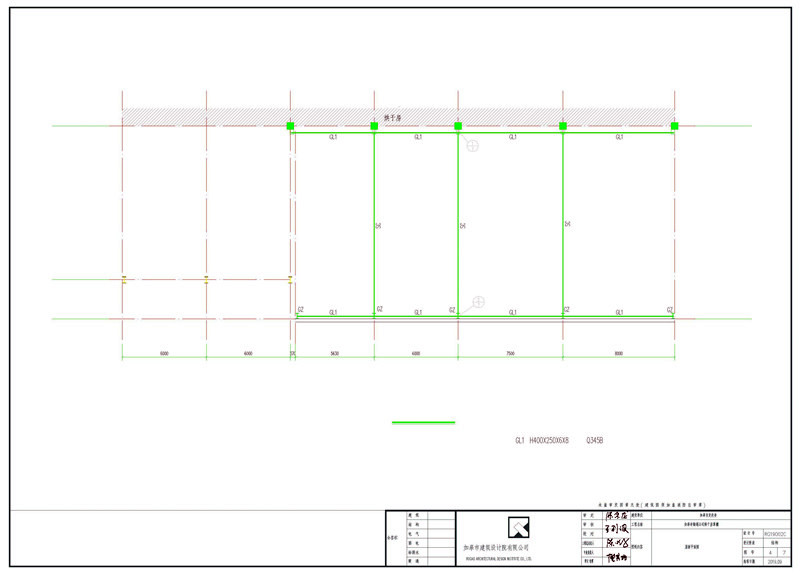

屋面平面布置

屋面平面图展示了完整的布置方案，上侧连接烘干房主体。

钢结构加工制作要求

钢结构的制作和安装需严格按照相关规范执行：

• 钢结构的制作和安装需按照《钢结构工程施工及验收规范》(GB50205)的有关规定进行施工
• 所用钢结构及连接材料必须具有材料力学(机械)性能和化学成分合格证明
• 工地安装焊接时，焊缝两侧30～50mm范围暂不涂刷油漆，施焊完毕后应进行质量检查，经合格认可并填写质检证明后，方可进行涂装
• 钢构件出厂时，厂方应提交产品合格证明，包括变更施工图的文件、钢材及连接材料质量证明书和试验报告、梁柱制作质量检查验收记录、预拼装记录、构件及零配件发运清单等
• 对接焊缝应采用全熔透焊缝，其焊缝质量等级按二级检验
• 焊接H型钢的翼缘板和腹板的拼接焊缝应相互错开，翼缘板只允许在长度方向拼接
• 门式刚架除锈等级为Sa2 1/2级，防腐蚀涂料应与除锈等级相匹配
• 涂层分为底漆、中间漆和面漆。第一道防锈漆必须在钢构件除锈后4小时内进行，涂层干漆膜总厚度室内为125μm
• 冷弯薄壁型钢檩条和墙梁宜采用热浸镀锌的带钢加工而成，其镀锌量为250g～275g/m²
• 高强度螺栓设计要求的强度级别进厂后在施工前应对高强螺栓连接副(含螺栓、螺母和垫圈)实物进行检验和复验，合格后才能进行安装。10.9级的高强螺栓硬度不允许超过上限，必须按批保证扭矩系数供货，连接副的扭矩系数标准偏差应小于或等于0.010，应检验摩擦面抗滑移系数能否达到设计要求

钢结构定期检查与维护

• 定期防锈防腐保护，防止钢材腐蚀
• 定期变形监测维护及其他病害的定期检查(焊缝、螺栓、铆钉、腹板、连接板、杆件等)
• 定期防火处理保护，确保结构安全

常见问题

拱形屋顶和平屋顶相比有什么优势？

拱形屋顶通过合理的受力分散设计，不仅能提供更大的内部空间，还能提升结构稳定性和承载能力。相比平屋顶，拱形屋顶在跨度相同的情况下能用更少的材料、更低的成本实现更强的性能。此外，拱形设计天然有利于水和杂物排放，降低积水问题。

烘干房罩棚施工周期一般需要多久？

施工周期取决于项目规模、跨度和现场条件。一般来说，中等规模的罩棚(如15.5米跨度)的钢结构制作和安装通常需要4～8周，具体时间应根据设计方案和施工团队经验而定。江苏杰达钢结构工程有限公司拥有专业的设计和施工团队，能够提供高效、规范的施工方案。

钢结构防腐涂装应如何正确施工？

防腐涂装包括除锈、底漆、中间漆和面漆多个环节。关键是除锈必须达到Sa2 1/2级，第一道防锈漆需在4小时内施工，焊缝周围30～50mm需预留不涂刷区域，待焊接完成后再补涂。涂层干漆膜总厚度室内不低于125μm。江苏杰达钢结构工程有限公司严格按照GB50205规范进行涂装施工，确保长期防护效果。

总结

南通如皋地区的烘干房拱形罩棚钢结构设计与施工涉及多个环节的技术控制，从设计规格、材料选型、加工制作到现场安装、防腐涂装，再到后期维护，每一环都需要严格按照规范执行。江苏杰达钢结构工程有限公司在此类项目中积累了丰富的经验，能够为客户提供从图纸设计到竣工交付的全套解决方案，确保工程质量和使用寿命。
