江苏省如皋市购物中心安装仓间罩棚图纸

大家好，今天杰达钢构技术员给大家带来的图纸是江苏省如皋市购物中心安装仓间罩棚图纸。

本图纸由2019年批准，2022年开始施工。施工地点位于江苏省如皋市。

这是仓间罩棚的立面图和剖面图，仓间罩棚的跨地为15.8米，两边为原来的天沟，天沟在原来的柱墩上，柱墩是原来的平房仓。

仓间罩棚的材料屋面瓦余料1.0mm厚折弯，内外包边（80mm*100mm）。MIC240锁边处用铆钉连接。

80*80方管，根据现场情况650mm每布MIC240型瓦底面用M6.3钻尾钉连接。

这是结构总设计图，给大家看一下钢结构部分的设计图：

1.钢结构的制作和安装需按照《钢结构工程施工及验收规范》(GB50205)的有关规定进行施工。

2.所用钢结构及连接材料必须具有材料力学(机械)性能化学成分合格证明。

3.工地安装焊接焊缝两侧30~50mm范围暂不涂刷油漆,施焊完毕后应进行质量检查,经合格

认可并填写质检证明后,方可进行涂装。

4.钢构件出厂时,厂方应提交产品合格证明,包含:a)变更施工图的文件,b)钢材、连接材料及涂装材料质量证明书和试验报告;c)梁柱制作质量检查验收记录;d)预拼装记录;e)构件及零配件发运清单等。

5.对接焊缝应采用全熔透焊缝,其焊缝质量等级按二级检验。

6.焊接H型钢的翼缘板和腹板的拼接焊缝应相互错开,翼缘板只允许在长度方向拼接。

7.门式刚架除锈等级为Sa2 1/2级,防腐蚀涂料应与除锈等级相匹配。

8.涂层分为底漆、中间漆和面漆。第一道防锈漆必须在钢构件除锈后4小时内进行。涂层干漆膜总厚度室内为125μm。

9.冷弯薄壁型钢檩条和墙梁宜采用热浸镀锌的带钢加工而成。其镀锌量为250g-275g/m2。

10.高强度螺栓设计要求的强度级别进厂后在施工前应对高强螺栓连接副(含螺栓、螺母和垫圈)实物进行检验和复验,合格后才能进行安装。10.9级的高强螺栓硬度不允许超过上限。必须按批保证扭矩系数供货,同时连接副的扭矩系数标准偏差应小于或0.010。应检验摩擦面抗滑移系数能否达到设计要求。对试验值低于设计值时,摩擦面需重新处理,使达到设计要求。

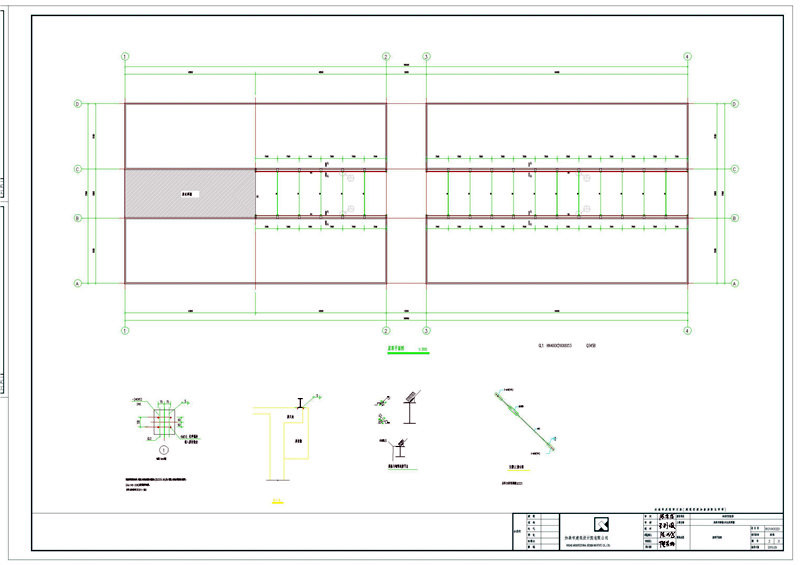

这是仓间罩棚的屋顶平面图，四周为原有平房仓，中间为道路，左边为原有罩棚。

每隔7米拉一根钢丝绳，钢丝绳的长度为15.8米，屋盖的长度为84米，总面积为1327.2平方米，我们杰达钢构施工人员需要5天即可施工完成。

上面就是关于江苏省如皋市购物中心安装仓间罩棚图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
