杭州建德粮库拱形屋顶钢结构设计图纸详解

粮库是国家粮食储备的重要设施，拱形屋顶钢结构能够为大跨度粮仓提供高效的防护。杭州建德粮库项目采用15.7米跨度、4.037米拱高的现代钢结构拱形屋顶，总面积857平方米，兼具良好的承载能力和美观的建筑效果。

粮库拱形屋顶结构参数

基本尺寸与比例

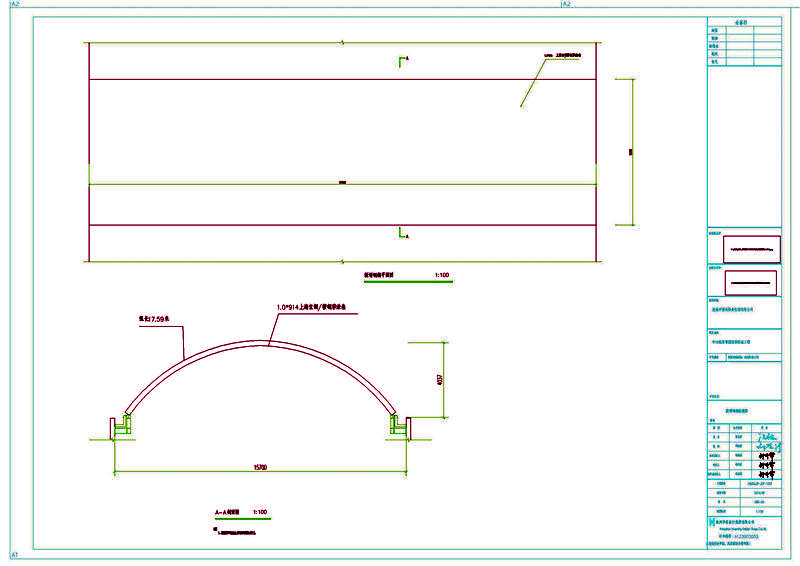

拱形屋顶的主要结构参数为：跨度15.7米，拱高4.037米，矢跨比(拱高/跨度)为0.26。这一比例设计确保了良好的受力性能和排水效果。弧长为17.59米，屋顶总长度为54.6米，整个项目覆盖面积达857平方米。

屋面与防水系统

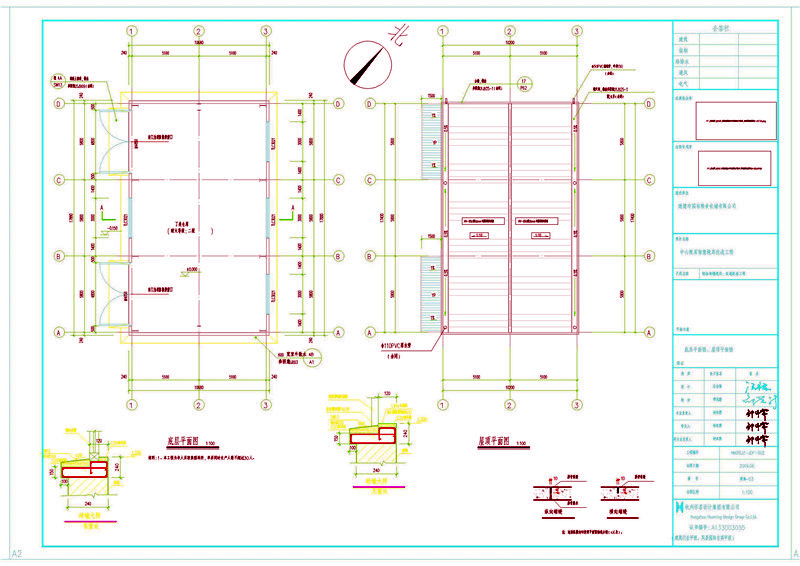

屋顶采用1.0×914规格上海宝钢或鞍钢彩涂卷，下层铺盖HV-950型50mm瓦楞岩棉夹芯板，以1:10的比例向外坡度设置，确保良好的排水性能。两侧天沟内各设置2个Φ110 PVC落水管，有效处理屋面汇集水。

墙体与立面设计

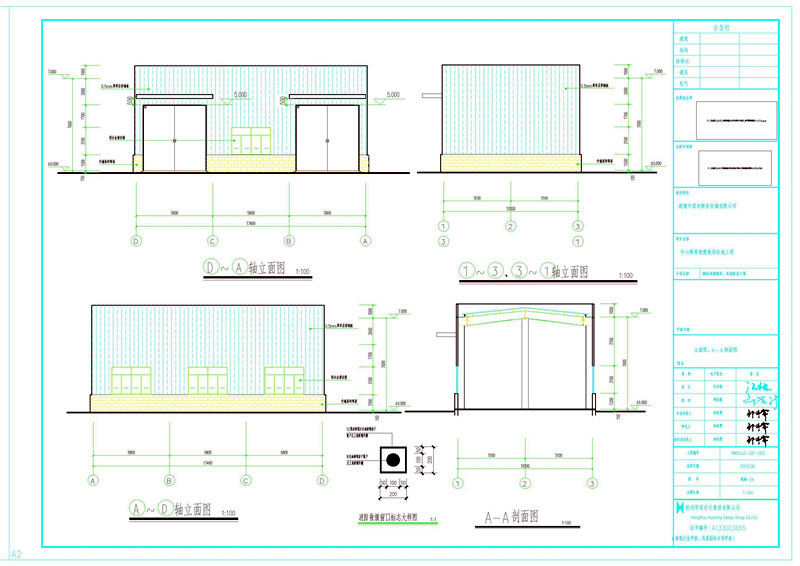

粮库的墙面采用彩钢压型板，使用M6膨胀螺栓@500mm间距连接自攻螺丝，后面用C20细石混凝土进行浇灌加固。外墙面砖饰面高度到1.2米，铝合金推拉窗规格为3.3米。上部0.5mm厚单层彩钢板延伸到屋顶8米处，主入口门的高度为5米。

内部结构设计

剖面图显示，建筑内部顶部具有横梁结构，架设在中间的立柱上，提供了有效的跨度支撑和内部空间的充分利用。这种设计在保证强度的同时，最大化了可用的存储空间。

材料与构件选择

• 屋面材料：1.0×914 mm彩涂钢卷(宝钢或鞍钢)
• 保温隔热：HV-950型50mm瓦楞岩棉夹芯板
• 排水系统：Φ110 PVC落水管，两侧各2根
• 墙体材料：彩钢压型板
• 连接件：M6膨胀螺栓，间距500mm
• 回填材料：C20细石混凝土
• 窗户：铝合金推拉窗3.3米规格
• 饰面：外墙面砖(1.2m高度范围)

施工工期与质量

江苏杰达钢结构工程有限公司的专业施工团队仅需3天即可完成该项目的安装施工，充分体现了公司在大跨度拱形屋顶施工中的高效能力和丰富经验。该工期控制不仅保证了施工效率，更确保了每个施工细节的质量控制。

常见问题

拱形屋顶为什么采用0.26的矢跨比设计？

矢跨比(拱高与跨度之比)是拱形结构设计中的关键参数。0.26的比例是在承载能力、建筑高度和造价之间的优良平衡点。这个比例既能保证足够的抗弯能力，又不会过度提高建筑总高度，同时还有利于建筑的防水排水性能。

岩棉夹芯板在粮库中有什么作用？

HV-950型岩棉夹芯板具有保温隔热和隔音降噪的功能，特别适合粮库这类需要保持恒温恒湿环境的设施。50mm的厚度提供了有效的保温性能，有助于保护粮食品质和降低能源消耗。岩棉材料还具有良好的阻燃性能，提高了粮库的消防安全等级。

PVC落水管与混凝土回填相结合的优势是什么？

PVC落水管负责屋面水的排放，而混凝土回填在墙体后部提供了结构支撑和防水屏障。两者结合形成了完整的防水和排水体系，确保了粮库长期的结构完整性和防水性能，特别重要的是保护了粮食不受水分侵害。

总结

杭州建德粮库的拱形屋顶工程展示了现代钢结构在农业设施中的应用。从精确的结构参数、合理的材料选择、完善的防水排水系统，到高效的施工工期，每一个环节都体现了专业的工程设计理念。江苏杰达钢结构工程有限公司在此类粮库和粮仓项目中拥有丰富的实施经验，能够为国家粮食储备设施提供安全、耐用、节能的钢结构解决方案。
