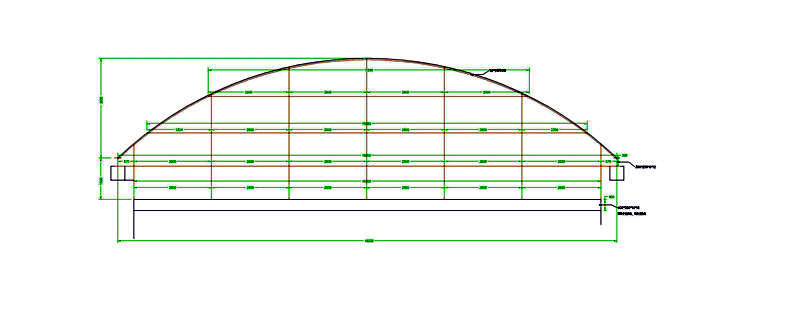

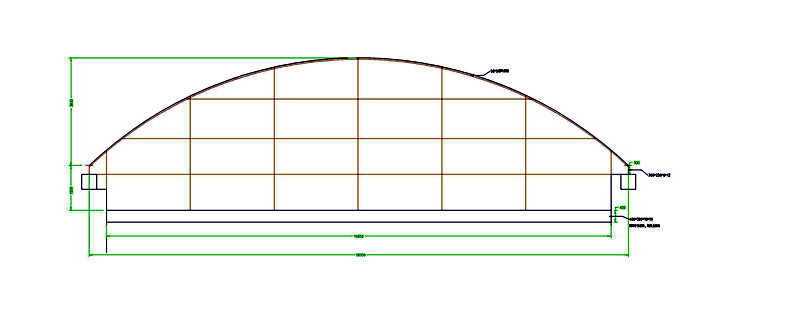

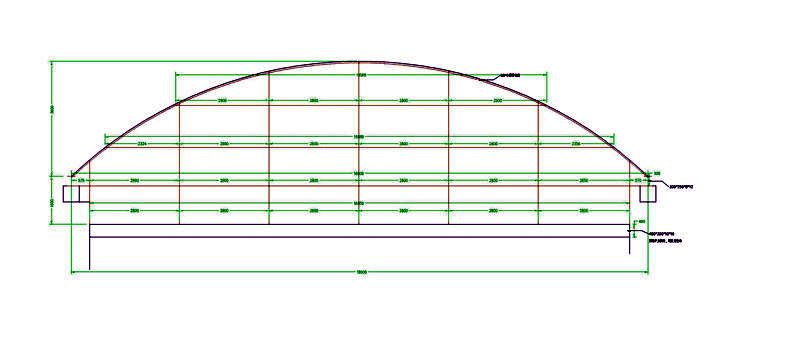

江苏连云港拱形屋顶山墙钢结构设计图纸

山墙是拱形屋顶建筑的关键支撑构件，连接屋顶与地面，承受来自屋顶的荷载和周围环境的压力。江苏连云港项目采用18米跨度、3.6米拱高的现代拱形屋顶设计，山墙钢结构的合理设计直接关系到整个建筑的稳定性和耐久性。

拱形屋顶与山墙的结构参数

基本尺寸与比例

该项目的拱形屋顶跨度为18米，拱高为3.6米，矢跨比(拱高/跨度)为0.2。这一比例保证了优良的受力性能和美观的建筑形态。

钢结构主要构件

山墙与拱形屋顶拱脚相连接的上部钢梁，截面规格为300×250×8×12。下方的水平主梁截面规格为400×300×10×16，这两个主要构件共同承受屋顶的集中荷载并将其传递到基础。

模块化布置设计

山墙采用模块化设计方案，横向布置间距为2.8米，纵向各模块高度根据实际建筑需求进行调整。这种模块化设计既便于工厂加工和现场安装，也便于后期的维护和改造。

山墙的功能与性能要求

结构支撑功能

• 承受屋顶结构的重量和集中荷载
• 支撑建筑外轮廓线条，决定建筑的整体形态
• 传递荷载至地面基础，确保整体稳定

建筑性能要求

• 抗风压能力：山墙需能抵御当地风力等级的侧向荷载
• 抗地震性能：具有足够的刚度和延性，应对地震冲击
• 防水防腐：钢结构需进行除锈和防腐涂装保护
• 耐久性：确保长期的使用寿命和结构完整性

山墙建设中的关键考虑因素

山墙建设过程中需要重点考虑以下几个方面：

• 厚度与高度设计：山墙厚度和高度必须根据建筑跨度、高度和当地气候条件科学确定，以确保其有足够的承载能力和结构稳定性
• 材料选择：根据所处地区的气候环境，选择适当的钢材等级和防腐涂料体系
• 连接节点设计：确保山墙与屋顶、与基础的连接节点具有足够的强度和刚性
• 施工工艺：采用科学合理的施工方式，严格控制施工质量，包括焊接、喷漆等关键工序
• 现场条件适应性：根据现场地基情况、气候条件等进行相应的设计优化

常见问题

为什么选择0.2的矢跨比？

矢跨比是影响拱形屋顶性能的重要参数。0.2的比例在保证结构强度、建筑美观和经济性之间找到了平衡。过小的比例会降低拱的承载能力，过大的比例会不必要地增加建筑高度和成本。这个比例在中等跨度(18米)的应用中表现出色。

300×250×8×12与400×300×10×16这两个规格有什么区别？

这两个规格代表了不同位置的梁构件。上部梁(300×250×8×12)直接与拱脚连接，主要承受由拱传来的集中荷载。下部梁(400×300×10×16)截面更大，用于跨越山墙高度并将荷载均匀分散到基础。尺寸的差异反映了不同位置所承受荷载的不同特点。

模块化设计有什么优势？

模块化设计(横向2.8米间距)具有多方面优势：便于标准化加工、降低制造成本、加快现场安装速度、便于后期维护和部分构件的更换。同时，标准模块也利于现场质量控制，确保整体工程质量。

总结

江苏连云港的拱形屋顶山墙工程展示了现代钢结构在大跨度建筑中的应用。山墙作为建筑的"骨架"，其设计和建造的成功与否直接关系到建筑的安全性和耐久性。从合理的结构参数、科学的构件尺寸、到模块化的设计方案，每一个环节都体现了专业的工程理念。江苏杰达钢结构工程有限公司在大跨度拱形屋顶和山墙结构的设计施工中拥有丰富的经验，能够为各类建筑项目提供安全、经济、美观的钢结构解决方案。
