山西晋中某公司安装拱形波纹钢屋盖图纸

拱形屋顶是指由多个拱形结构组成的屋顶，其特点是可以有效减少水平荷载并提高建筑物的承载力。同时，该结构还具有美观、通透、防风等优点，被广泛应用于建筑物中。

在实际制作过程中，需要考虑各种因素，如材料选择、尺寸计算等，以确保整体平衡、美观和强度。

今天有山西晋中某公司安装拱形波纹钢屋盖图纸，杰达钢构技术员胡子豪带大家来一下。

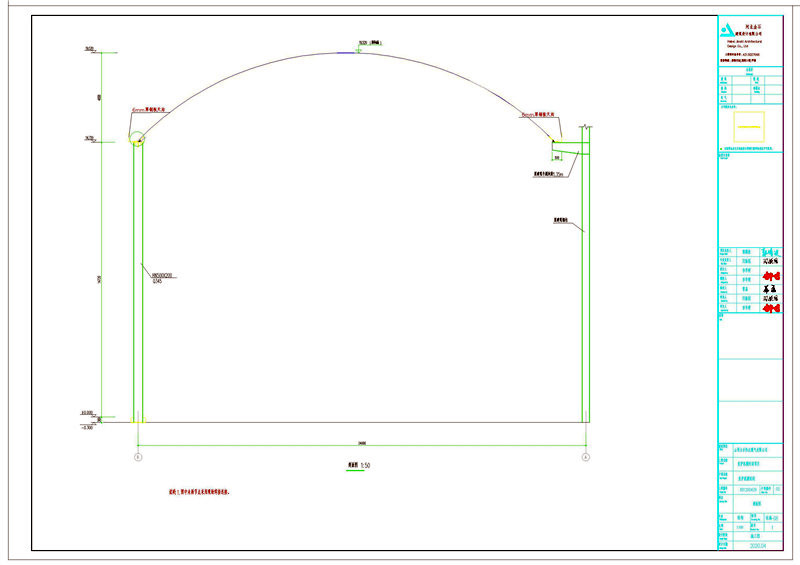

这是拱形屋顶的剖面图，跨度为24米，钢柱的高度为14720mm，尺寸为HN500X200Q345。

拱形屋顶的拱高为4.8米，矢跨比为0.2。6mm厚钢板天沟。原建筑牛腿间距1.35m。

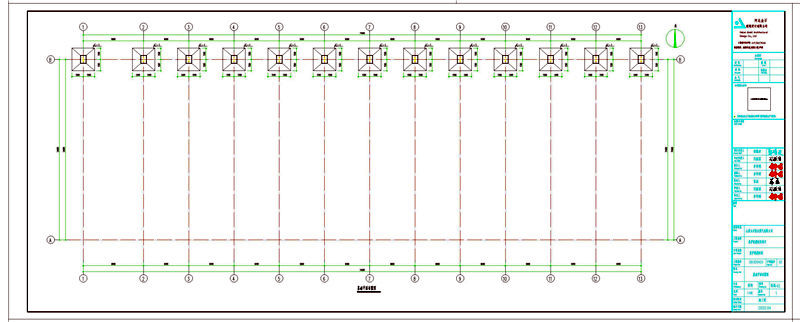

这是基础平面布置图，基础柱的尺寸为3×3米，每隔6米有一个。

长度为74米，总面积为1776平方米，我们杰达专业施工团队需要6天完成。

基础说明:

1、基础开槽后要进行验槽, 若发现不良地段(如枯井、古墓、暗沟、洞穴等),经勘察、设计、施工、建设单位 共同研究处理后,方可进行下道工序的施工。

2.本工程暂无地勘报告,基础作用在老土层上,地基承载力特征值按130Kpa设计,基础承载力需满足≥130Kpa,施工前应补勘,并交接无误后方可施工。

3、混凝土强度等级:垫层 C15,独立基础及条基 C30。钢筋:HRB400(%%132)。

4、基础施工时密切配合水、暖、电各专业图纸,预留基础洞,预埋管。

5、基础施工完毕应尽快回填基坑,不允许长期暴露,基坑回填前必须排除积水,清除浮土和杂物,然后采用三七灰土在基础四周均匀回填,分层夯实,要求回填土干容重1.55g/cm3,压实系数0.95。

6、基底宽度 B如果大于2500时底板主配筋可按 0.9B交错放置。

7、有关抗震节点:外围护墙与钢柱的拉接、外围护墙圈梁与钢柱的拉接,外围护墙构造柱与钢柱、钢梁的拉接均应参照图集《11G329》的做法进行施工。

8、独立基础表示方法详见16G101-3.

9. 本工程%%P0.000绝对标高见建筑。

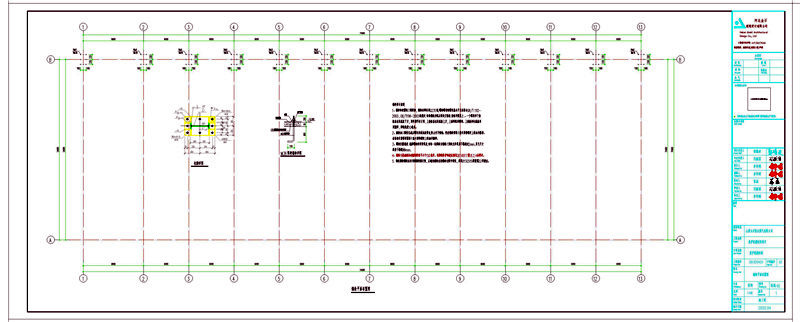

这是锚栓平面布置图，锚栓设计说明:

1、锚栓每组需配三帽两垫,锚栓材料采用Q235钢,螺栓螺母的螺纹基本尺寸应符合GB/T 192-2003,GB/T196-2003的规定.每组锚栓并配以两块方垫板.垫板详图见上 。一个螺母和下垫板放在柱底板下方,用作调节柱子用,上垫板盖在柱底板上方,上面再配双螺母。上垫板和柱底板采用围焊,焊缝高度10毫米。

2、锚栓加工制作完成后螺纹表面应涂黄油,防止丝牙锈蚀。但在锚栓埋设之前必须将螺杆上的油污擦净。在结构安装螺母紧固之前必须将螺纹上的油污擦净。

3、螺栓位置偏差:地脚螺栓的埋设误差,对每一柱脚而言锚栓之间的允许误差不得超过2mm.其它尺寸误差不得超过4mm.

4、锚栓与基础短柱边缘的距离不小于150毫米。柱脚的防护构造应满足GB50017第18.2.4条要求。

5. 钢柱脚的锚栓应采用刚强的固定架,以避免锚栓在浇灌砼过程中移位,参见01SG519图集第33页做法。
