淮安粮油罩棚安装_13.7米跨度门式刚架结构

仓间罩棚在农业、工业、商业领域被广泛应用，既能隔离外界环境对存储物品的影响，又能满足功能性利用需求。江苏杰达钢结构工程有限公司为淮安淮阴粮油管理所设计安装了门式刚架仓间罩棚，采用13.7米跨度、HM294×200钢梁、66米长度、总面积904.2平方米，3天完成施工。

淮安粮油罩棚工程概况

该工程仓间罩棚的主要参数为：

• 建筑跨度：13.7米，建筑长度：66米
• 钢梁规格：HM294×200，材质：Q235B钢
• 总建筑面积：904.2平方米
• 每隔24米设置一道柱间支撑，支撑宽度为6米
• 施工周期：3天，效率高质量有保证

钢结构设计与规范

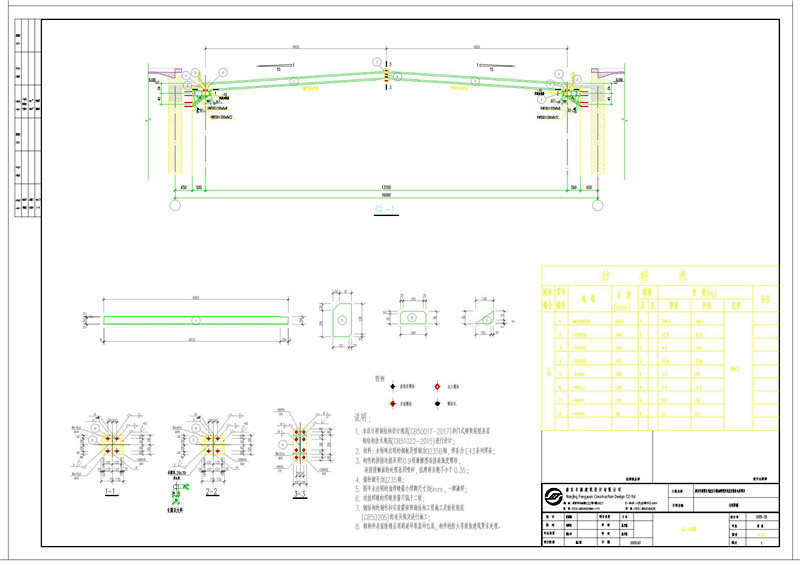

该工程严格执行最新的钢结构设计和施工规范：

• 按钢结构设计规范GB50017-2017进行设计
• 按门式刚架轻型房屋钢结构技术规范GB51022-2015进行设计
• 未特殊注明的钢板及型钢为Q235B钢，焊条为E43系列
• 构件拼接连接采用10.9级摩擦型连接高强度螺栓
• 连接接触面采用喷砂处理，抗滑移系数≥0.35
• 锚栓钢号为Q235钢，图纸未注明的角焊缝最小焊脚6mm，一律满焊

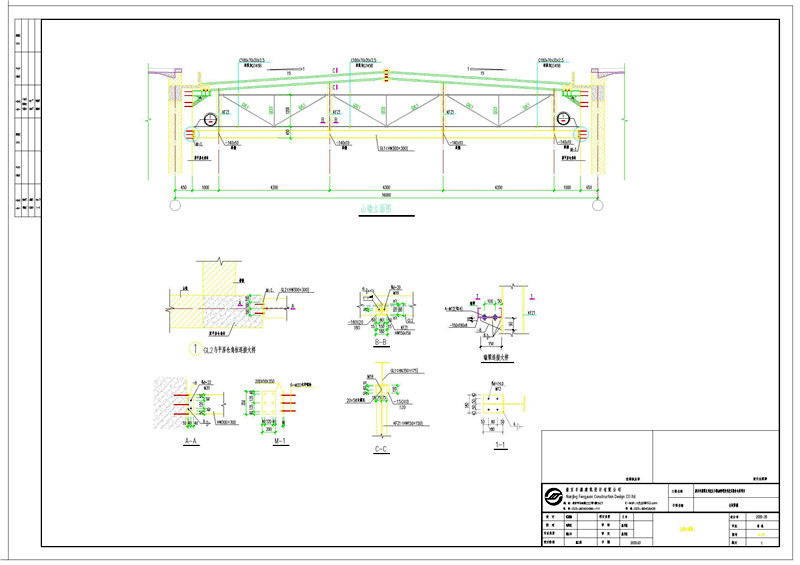

刚架结构与支撑系统

门式刚架结构设计兼顾了承载力和经济性：

• 刚架采用矩形截面设计，自重轻、刚度大

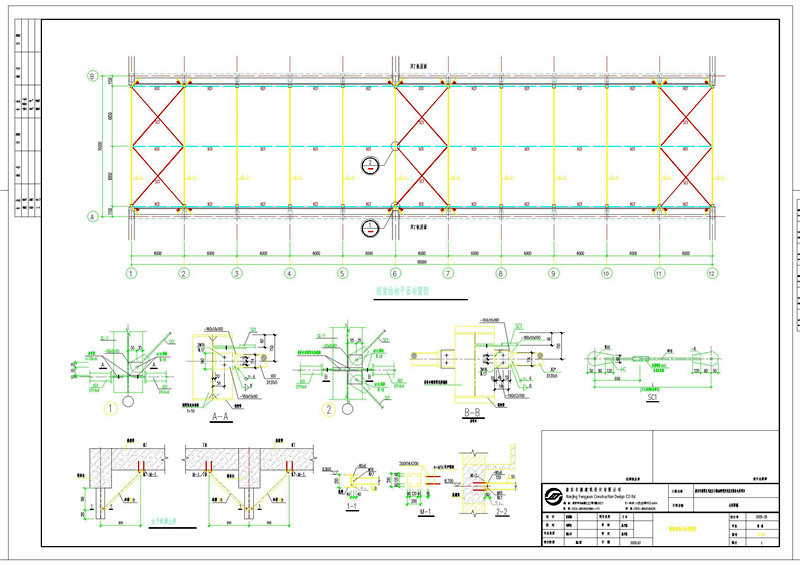

• 每隔24米沿建筑长度设置一道柱间支撑
• 柱间支撑宽度为6米，高度根据建筑高度确定
• 支撑采用交叉斜撑方式，能有效增强整体稳定性
• 屋面檩条采用C形冷弯薄壁型钢，减轻自重

屋面与防护系统

为确保粮食储备的安全和卫生，工程配置了完善的屋面和防护系统：

• 对接焊缝的焊缝质量不低于二级，确保结构强度
• 钢结构制作和安装按照GB50205规范进行
• 钢构件表面除锈后用两道环氧富锌打底进行防护
• 构件防火等级按建筑要求处理，确保安全
• 屋面设有排水系统，避免积水影响粮食

常见问题

Q：门式刚架与传统拱形屋顶相比有什么优势？

A：门式刚架结构简洁、自重轻、造价经济，同时跨度可以做得较大。特别适合农业仓储等对成本敏感的项目。

Q：HM294×200是什么型号的钢梁？

A：这是H型钢，腹板高294mm、翼缘宽200mm，是门式刚架中常见的主梁规格。

Q：淮安地区粮油罩棚如何应对当地气候？

A：淮安地处江淮地区，夏季多雨、风力中等。我们的刚架结构能很好应对这些气候条件，防水防风性能出众。

小结

淮安淮阴粮油管理所的仓间罩棚工程充分展现了门式刚架结构在农业仓储中的应用价值。江苏杰达钢结构工程有限公司凭借丰富的设计经验、规范的施工工艺和严格的质量管理，为粮油管理部门提供了功能齐全、结构稳定、维护简便的现代化仓储设施。
