深圳车库拱形屋顶_连跨12米彩钢板覆盖方案

拱形屋顶在现代停车库中得到广泛应用，能有效提升建筑美观度和空间利用率。江苏杰达钢结构工程有限公司为深圳某钢构公司设计安装了连跨拱形屋顶车库，采用12米跨度、2.45米拱高、矢跨比0.2、总面积2834.4平方米，9天完成施工。建筑外观采用军绿色和象牙白撞色设计，防水防晒性能。

深圳车库拱形屋顶工程参数

该车库工程采用连跨拱形屋顶，参数配置为：

• 建筑跨度：12米（双跨各12米），拱高：2.45米
• 矢跨比：0.2，属于较平缓的拱形设计
• 屋面外板：军绿色压型钢板
• 保温填充：70厚硬质聚氨酯发泡，带抗裂层
• 屋面内板：象牙白压型钢板屋面，正板反压安装
• 缆风绳：φ8钢索，间距3600mm，增强稳定性

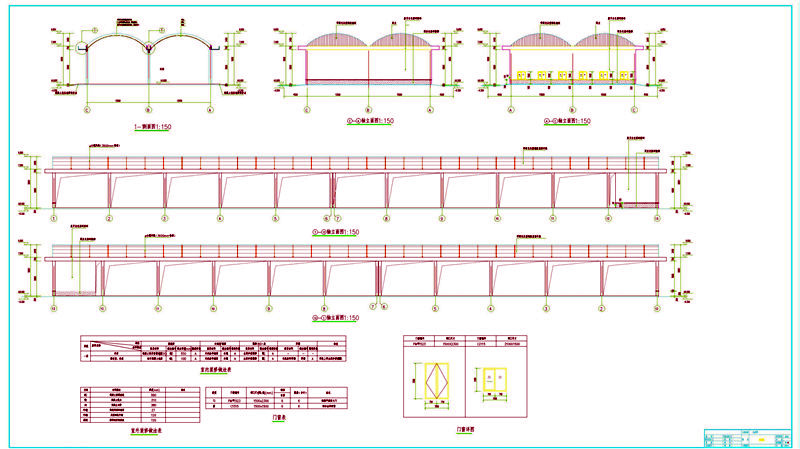

建筑外观与颜色设计

该项目在建筑美观度上下足功夫，采用撞色设计提升视觉效果：

• 山墙端采用军绿色压型钢板墙板，简洁大气
• 砖墙采用象牙白色面砖，清爽明亮
• 下部墙角采用深灰色面砖勒脚，提升层次感
• 整体配色协调统一，展现现代车库的高端形象
• 不仅美观，还能有效反射阳光，降低室内温度

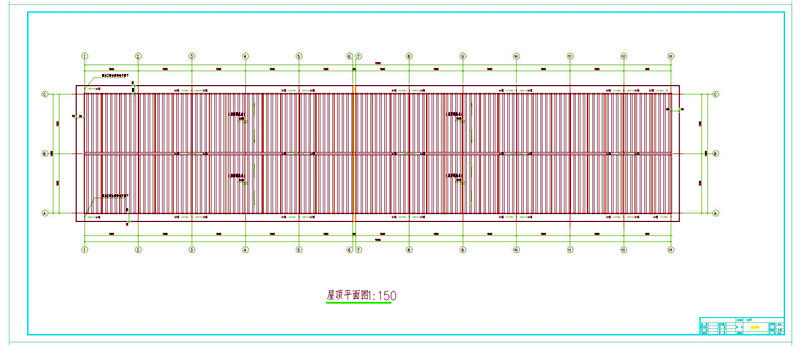

屋顶平面布置与支撑

整个车库的长度为118.1米，总面积为1417.2平方米（单跨），2834.4平方米（总面积）。

• 每隔10.8米设置一根立柱，均匀分布支撑屋顶
• 每隔21.6米沿着柱子设置落水管，组织排水
• 设置三道天沟，确保雨水快速排出
• 立柱采用钢柱或混凝土柱，根据实际情况选择

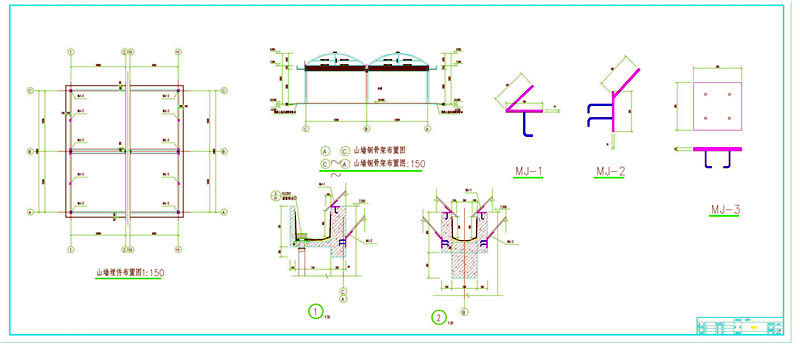

预埋件与构造细节

该工程提供了详尽的预埋件布置和细节大样图：

• 详细的设计方案包含拱形屋顶的结构图纸和钢构件厚度
• 精确标注了所有组件的尺寸和规格
• 对制造过程中需要注意的各种因素进行了详细阐述
• 材料选择、连接方式等关键环节都有明确说明
• 确保现场安装的顺利进行和施工质量的稳定

常见问题

Q：深圳地区车库拱形屋顶需要考虑哪些气候因素？

A：深圳属亚热带气候，夏季炎热、日照强烈、台风频繁。军绿色和象牙白色彩钢板具有反射性好、耐晒防蚀的特点，聚氨酯保温层能隔绝热量。

Q：缆风绳的作用是什么？

A：φ8缆风绳是水平稳定构件，防止拱顶因风力或不均匀荷载而过度变形，增强结构的整体刚度。

Q：2834.4平方米的连跨车库拱顶安装需要多长时间？

A：我们杰达钢构专业施工团队需要9天即可完成，包括钢结构安装、屋面铺装和防水处理。

小结

深圳某钢构公司车库的拱形屋顶工程是一项结合了美学与功能性的现代建筑。江苏杰达钢结构工程有限公司以精细的设计能力、高品质的材料选择和高效的施工管理，为客户打造了兼具视觉美观和使用功能的停车场建筑。如您有类似的商业建筑或停车库钢结构项目需求，欢迎联系我们。
