福建漳浦某粮库安装仓间罩棚图纸

 在福建漳浦某粮库进行仓间罩棚的安装过程中，图纸设计起到了至关重要的作用。通过准确、详细地图纸设计方案，施工人员可以更好地理解建造流程，确保最终产品质量和安全性。

那么今天杰达钢构技术员胡子豪先生就带大家走进这张图纸。

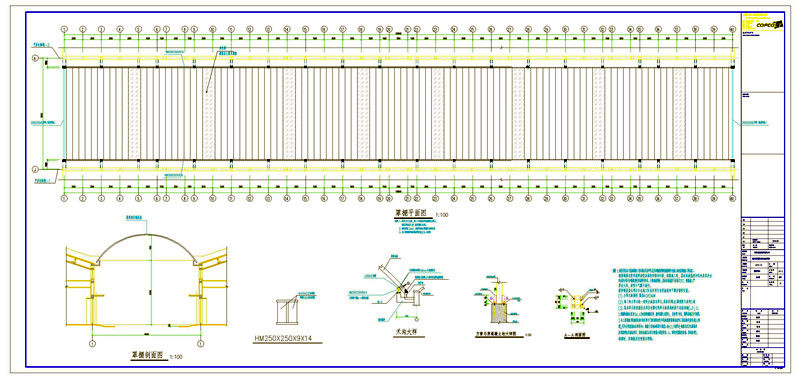

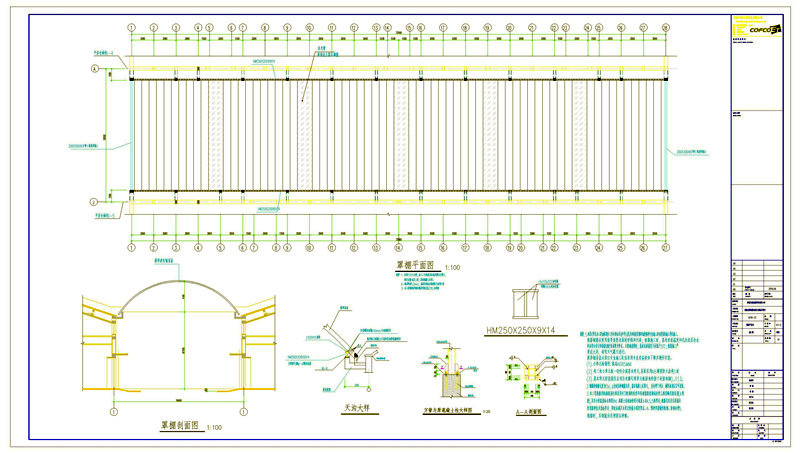

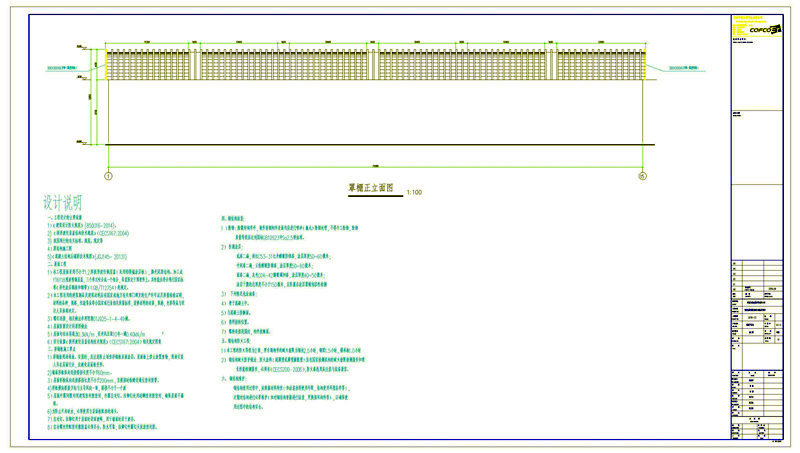

这是仓间罩棚的平面图和剖视图，说明:

1、采用YT6118型,加工三片组装后吊装放置在大梁上,固定后防水层三道,采用混凝土压顶。

2、板材厚度1.2mm,屋面采用NB薄型防火涂料3道

3、本工程钢构件钢材强度等级为Q235 B级钢

跨度为18米，说明：本设计要求本工程加固都分工作必须由具有中华人民共和国建设都审批的特种专业施工承包资质的施工单位施工。植筋钢筋在使用前要清楚表面的浮锈和污渍;植筋施工时,基材表面温度和孔内表层含水率应符合设计和粘胶剂使用说明书要求。无明确说明时,基材表面温度不应低于15%%DC;植筋施工严禁在大风,雨雪天气露天进行。

拱形钢屋盖必须白专业施工队伍采用专业设备按如下顺序制作安装。

(1).小单元板制作:弧高4085MM

(2).每三块小单元板一组咬合威基本单元,屋面采用NB薄型防火涂料3道

(3).基本单元按装就位后用自攻爆钉将单元板拱角栓接于连接角钢(LJ1)上;

2.钢筋的植船长度为15d,d为对应的钢筋直径,新旧混凝土应凿毛, 并处理干净后,刷界面剂后方可浇筑。

3.本工程植船用的脑粘剂必须采用专门配制的改性环氧树脂胶粘制或改性乙烯基酶类胶结剂(A级

胶),其安全性能指标必须符合《 混凝土结构加固设计规范》表4.5.5的要求;植筋孔径及孔深满足

所用胶种技术指标要求,同时应满足本设计的最小深度要求。4、预埋件需做好除锈、防锈处理5.

植筋时,其钢能应先埋接后种植。

仓间罩棚的长度为72米，在该项目中，设计师采用计算机辅助设计软件制作了精细而详尽的图纸。在对实际参数进行测量的基础上，设计师使用三维数字化模型绘制了每个部件的尺寸、材料、连接方式等详细信息，并根据场地实际情况进行相应调整。

整个图纸设计过程中，设计团队与施工团队紧密协作，密切跟踪进度，保证各个环节之间无缝衔接。同时，在图纸修改过程中，设计团队也考虑到仓间罩棚安装过程中可能涉及到的气候、风压、场地环境等多方面因素，为施工人员提供专业指导和技术支持。

需要特别注意的是，在进行仓间罩棚安装时，必须严格遵守国家相关标准和规范，保证材料、加工工艺以及安装技术的质量。只有这样才能确保项目的施工高效、产品质量稳定且符合标准。

综上所述，在福建漳浦某粮库安装仓间罩棚的过程中，科学而精细的图纸设计方案是不可或缺的一环。通过严格的图纸设计和施工流程管理，可以有效降低施工难度和错误发生的风险，提升工程质量和施工效率，让每一个节点顺利完成，进一步推动经济发展。
