湖北黄冈车棚拱形屋顶图纸设计与施工指南

拱形屋顶车棚是现代工业生产站的常见建筑形式，其图纸设计质量直接影响施工效率和工程质量。本文介绍湖北黄冈某生产站车棚拱形屋顶的图纸设计方案与技术要点。

工程基本参数

该项目为拱形屋顶车棚工程，采用剖面图和立视图表现设计方案，主要技术指标如下：

• 跨度：14.95米
• 长度：20.4米
• 总面积：304.98平方米
• 建筑形式：拱形屋顶结构
• 预计施工周期：2天

平面图设计与支撑布置

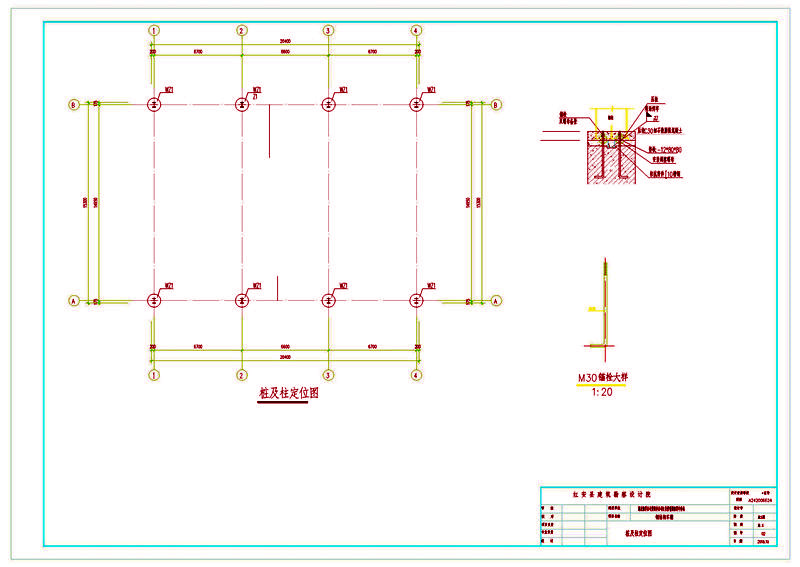

这是拱形屋顶的柱网平面布置图。设计团队采用计算机辅助设计软件制作精细详尽的图纸。在现场参数测量基础上，设计师使用三维数字化模型绘制如下信息：

• 每个部件的尺寸规格
• 材料类型与用量
• 连接方式与节点详图
• 根据场地实际情况调整的结构方案

设计与施工的协调管理

设计团队与施工团队进行紧密协作，采取以下措施确保工程质量：

• 定期沟通设计进展
• 及时修改调整设计方案
• 确保施工方案的准确性和便捷性
• 考虑建筑结构、地理环境及气候因素影响
• 为施工方案提供有效设计和技术指导

屋面与天沟设计

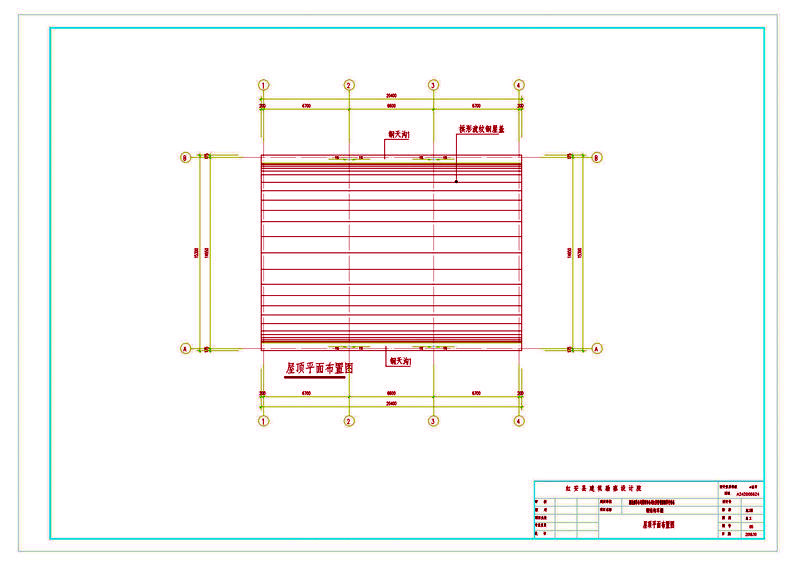

这是拱形屋顶的屋顶平面图。设计中特别关注两边钢天沟的处理，天沟是屋面排水的关键构件，需要：

• 采用高质量钢材制作
• 做好防水、防锈处理
• 确保排水通道畅通
• 定期维护保护

安装与质量管理规范

进行车棚拱形屋面安装时，需要遵守以下标准和规范：

• 严格执行国家有关标准和规范
• 保证材料、加工技术和安装技术的质量
• 确保项目高效进行
• 达到产品稳定性和符合规格的结果要求

常见问题解答

Q: 拱形屋顶与平顶相比有什么优势？

A: 拱形屋顶具有更好的排水性能、更强的抗风抗雪压能力，同时视觉效果更加现代美观，内部空间利用率更高。

Q: 为什么要强调钢天沟的设计？

A: 钢天沟是屋面的水系统，设计不当会导致积水、漏水等问题，影响建筑使用寿命和内部环境，因此其重要性不容忽视。

Q: 2天完成304平方米的施工是否可行？

A: 江苏杰达钢结构工程有限公司通过预制组装、专业施工队伍和高效的施工工艺，能在相对短时间内完成该规模项目，具体周期还需根据现场条件而定。

小结

车棚拱形屋顶的图纸设计与施工是保证工程质量的关键环节。科学而精密的设计方案能够帮助施工人员避免困难和错误，提高施工效率和工程质量。同时，拱形屋顶结构体现了现代建筑技术的发展，江苏杰达钢结构工程有限公司在此类项目中积累了丰富经验，可为各类生产站、仓储等建筑提供专业的设计和施工服务。
