新疆保鲜库拱形屋顶工程图纸及技术方案

保鲜库拱形屋顶设计需要在保证结构安全的同时，充分考虑保温、防水等特殊需求。本文介绍新疆某保鲜库拱形屋顶的图纸设计、施工方案和技术要点。

工程基本参数

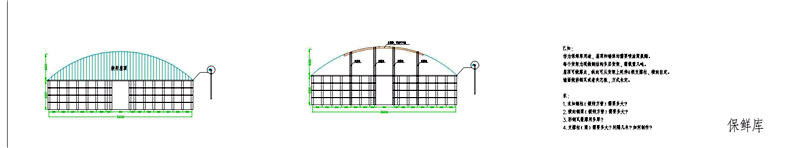

该项目为大跨度保鲜库拱形屋顶工程，采用立视图进行设计表现，主要技术指标包括：

• 跨度：30米
• 拱高：6米
• 矢跨比：0.2
• 支撑形式：中间四根立柱支撑
• 结构形式：拱形屋顶结构

设计工艺与建模流程

项目采用先进的计算机辅助设计软件进行图纸绘制，工艺流程包括：

• 现场测量与参数采集
• 三维数字化模型建立
• 绘制每个部件的详细尺寸、材料、连接方式等信息
• 根据场地实际情况进行设计调整
• 设计团队与施工团队的反复沟通与优化

屋顶平面布置与施工计划

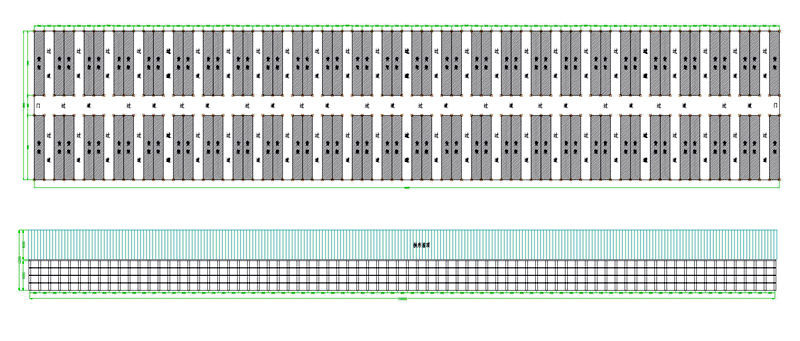

这是拱形屋顶的平面布置图。项目主要技术指标和施工计划如下：

• 总长度：150米
• 总面积：4500平方米
• 预计施工周期：14天
• 施工队伍：江苏杰达钢结构工程有限公司专业施工团队

图纸设计与施工方案协调

图纸设计完成后，设计方案需进行以下审查和确认工作：

• 施工人员的审查和确认
• 设计方案的推演和验证
• 确保所提供的图纸精确无误
• 帮助施工人员更好地理解和遵循工程程序
• 保证最终产品的质量和安全性

安装与质量规范要求

进行拱形屋面安装时，需要严格遵守国家相关标准和规范：

• 掌握好材料、加工技术和安装技术
• 确保每个环节都正确无误，符合标准要求
• 采用规范的施工流程管理
• 做到高效安装，让工程达到预期目标
• 定期进行质量检验和调试

常见问题解答

Q: 大跨度（30米）拱形屋顶的支撑方式为何选择四根立柱？

A: 四根立柱的布置方案能够有效支撑30米跨度的拱形结构，在保证安全的同时，最大化内部空间利用率，减少支撑点对库房使用的影响。

Q: 矢跨比0.2意味着什么？

A: 矢跨比是拱高与跨度的比值，0.2表示拱高为跨度的1/5。这个比例既保证了足够的结构强度，又能形成优雅的拱形外观和良好的排水性能。

Q: 14天完成4500平方米施工的可行性？

A: 这取决于多个因素：材料供应情况、天气条件、现场条件、施工队伍规模。江苏杰达钢结构工程有限公司具有完整的施工机械和经验丰富的施工队伍，能够在保证质量的前提下，高效完成大规模项目。

小结

保鲜库拱形屋顶项目的图纸设计与施工是确保工程质量和库房功能的关键环节。通过科学而精密的图纸设计方案和规范的施工流程管理，可以降低施工难度，提高工程的建造质量和便捷性。江苏杰达钢结构工程有限公司在保鲜库等特殊功能建筑的设计和施工中积累了丰富经验，能够为各类项目提供专业的技术支持。
