云南某厂家厂房安装拱形屋顶图纸设计,是现代工业建筑中不可或缺的重要环节。拱形屋顶结构相较于平面式的传统建筑受风阻力小、稳定性强等特点,早已应用于各种大型机械和作坊制造场所。
拱形屋顶真的是很实用,价格实惠而且方便施工周期短等等,这次技术员胡子豪先生带大家来看一下云南某厂家厂房安装拱形屋顶图纸。

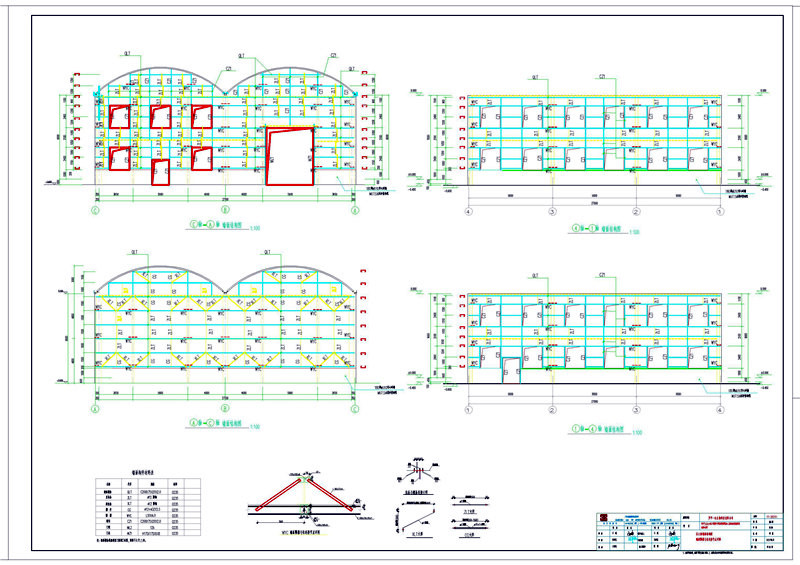

这是拱形屋顶的墙面结构图,我们可以看出它的跨度为18.55米,双跨。拱高为2.4米。矢跨比为0.13。
拱形屋顶图纸设计需要根据实地情况进行具体分析,确保施工过程中的排布精度和对称性,以及同时谨慎考虑对货物运输线路的占用情况与实际需求,耐久度和无噪音化优势等方方面面。在图纸中,除了修整支撑点、调整构件位置外,也会对窗户出口等便民设施进行合理的规划和设计,以达到更高效能的产品销售。

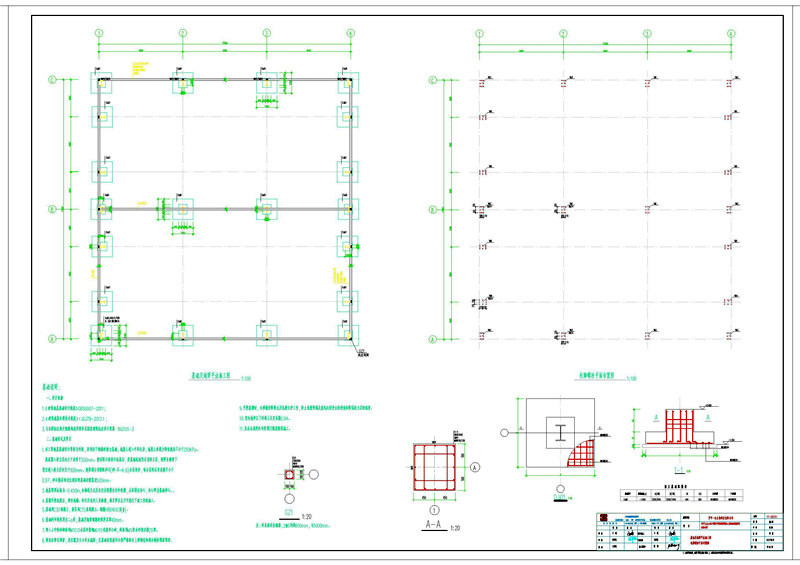

这是拱形屋顶的基础及地梁平法施工图,基础形式及要求:
1.本工程地基基础设计等级为丙级,采用柱下钢筋砼独立基础,地基土进入中风化岩,地基土承载力特征值应不小于250KPa。基底置入持力层内大于或等于300mm。挖到图示的设计标高后,若基础底面仍未到持力层,则要求继续下挖且进入持力层内至少300mm。超深部分用级配砂石(砂:石=4:6)分层夯实,每分层的压实系数不小于0.97,砂石换层每边比相应的基础边缘宽出500mm。
3.地基梁顶标高为-0.450m,由轴线交点及柱定位图得出柱外轮廓,从而得出柱心,柱心即为基础形心。。
4.基槽开挖成型后,须经地勘、设计及有关人员验槽,满足要求后方可进行下道工序的施工。
5.基础用C30混凝土,垫层用C15素混凝土。钢筋HRB400为(%%132)。
6.基础的环境类别为二a类,基础及地梁钢筋的保护层厚40mm。
7.埋入土中的砖砌体用M10.0水泥砂浆砌MU10免烧实心砖,两面用M5防水砂浆各粉20厚。
8.管沟应事先预留,其位置及大小详水施图;且基础浇筑前还必须严格配合上部钢结构部分做好预留预埋。
9.开挖基槽时,必须做好降排水及坑壁支护工作,防止坑壁坍塌及基坑内因受水的浸泡而降低持力层的强度。
10.室内地坪以下回填土压实系数0.94。
11.其余未说明处均按现行规范规程施工。

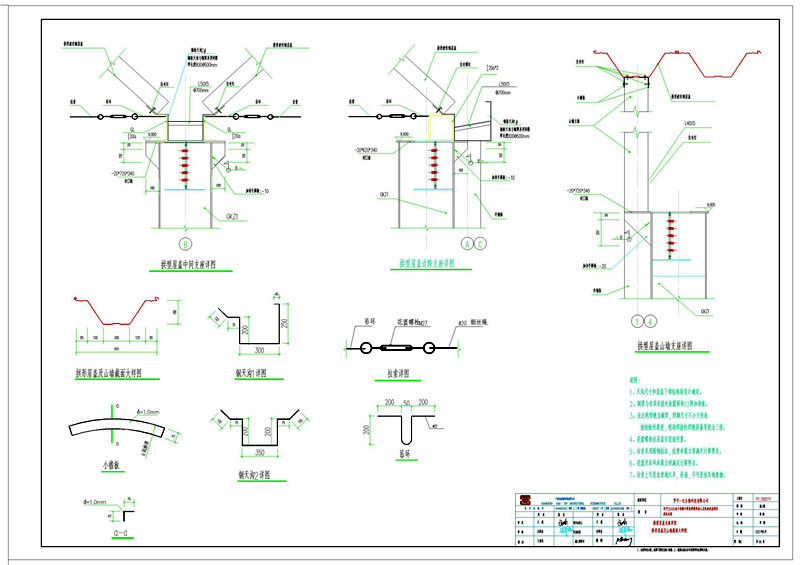

这是拱形屋顶的各种小样图,在进行借助施工过程时,拱形屋顶的安装同样必须严格遵循相关标准和操作流程。
施工人员需要时刻关注现场安全,并钻研设备使用方法,仔细盘算每一步骤的安排和制定。在如此高要求的安装环境中,设计者应进行详尽的模拟运算评估,以确保各种固定点、拼接结构都符合安全性规范和质量要求。
在现代工业离不开拱形屋顶同样如此,云南某厂家厂房安装拱形屋顶图纸也需要结合本身现实条件,采用合理的设计思路和敏捷性施工方案为工业建筑顺利实现更安全、更具实际效果。同时,还要与相关后勤维修人员协同配合,在建设完成后持续完善其维护计划。经过全方面精心操控, 云南某厂家厂房安装拱形屋顶图纸将成为一个优秀的实例,体现出技术的可变性和可适应性,为行业提供强有力的技术支持。
