云南23米跨度钢结构厂房拱形屋顶施工图纸详解

拱形屋顶在现代工业建筑中是重要的结构形式，在结构稳定性与风防能力上相比传统平面屋顶具有显著优势。大跨度拱形屋顶的图纸设计需要精细的计算与详细的节点设计，特别是梁柱连接、天沟、拉索等关键部位的处理，直接影响工程质量与安全性。

云南厂房工程基本信息

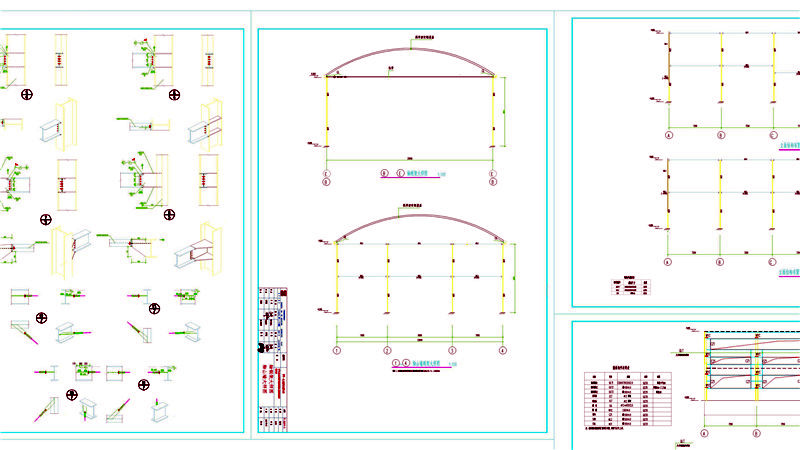

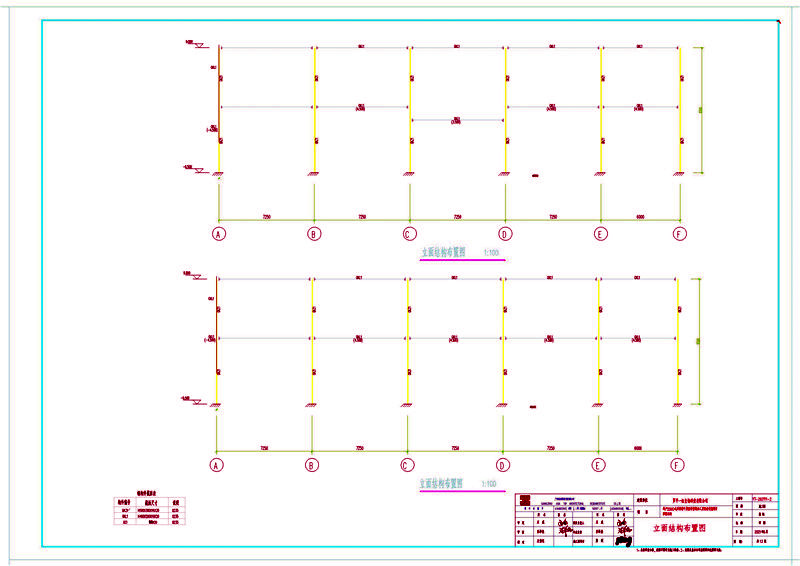

本工程为云南省某制造厂的生产车间，采用大跨度拱形屋顶钢结构系统。该项目由杰达钢构团队负责设计与现场施工指导，完整的施工图纸涵盖平面、立面、详图等多个视角。

拱形屋顶主体尺寸

本工程拱形屋顶的主要尺寸如下：

• 屋顶跨度：23米
• 钢柱高度：9米

梁柱连接与加劲板设计

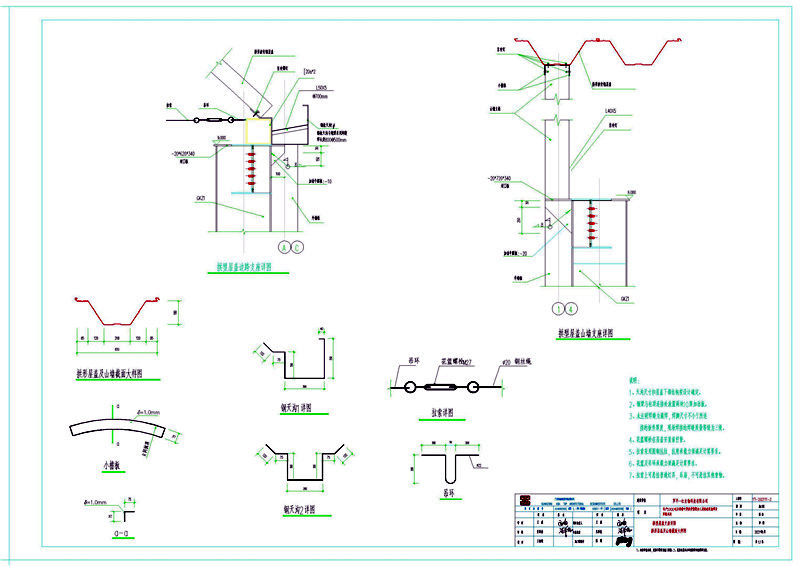

梁与柱顶的连接处是承受剪力、弯矩的关键节点，为了保证连接的可靠性与强度，在钢梁与柱顶连接处放置两块10mm厚的加劲板。加劲板可以：

• 增强柱顶局部承压能力
• 防止柱顶局部屈曲
• 分散梁端荷载
• 提高连接刚度

焊接规范与要求

本工程焊接工艺按照以下标准执行：

• 未注明焊缝采用满焊工艺
• 焊脚尺寸不小于所连接的板件厚度
• 现场焊接的焊缝质量等级为三级
• 工厂预制焊缝应符合更高的质量要求

天沟与排水系统

天沟是屋顶排水的重要构件，其设计需要注意：

• 天沟尺寸与屋盖下部结构按设计确定
• 天沟与梁的连接需要承受长期的水流冲击与风荷载
• 天沟底部坡度应满足排水要求
• 天沟接缝处理需要确保防水性能

内部吊挂系统设计

生产厂房内部经常需要吊挂各类设备与灯具，本工程采用拉索与花篮螺栓系统：

拉索系统

• 拉索采用圆钢制造
• 抗拉承载力与抗剪承载力须满足结构计算要求
• 花篮螺栓用于调节拉索张力，须在屋盖安装前拧紧
• 吊环承载力须满足计算要求

吊挂限制

为了保证安全运行，拉索上仅允许悬挂以下物品：

• 普通照明灯具
• 吊扇

严禁在拉索上悬挂其他重物，以防超载导致系统失效。

施工阶段关键控制点

规划与调试：完成图纸设计后进入施工阶段，需要特别注重规划、调试、测试等环节，特别是固定点与连接方式的正确选择。

高空作业安全：在进行高空、复杂悬挂作业时，要严格按照相关安全制度执行，寻找理想协作方法，保证施工安全。配备充分的个人防护装备与坠落防护系统。

气候风险防范：必须充分考虑气候变化与风旋的风险对施工策略的影响，做好相应的风险防范措施，特别是在大风天气下的作业限制与防护措施。

质量验收：焊缝、螺栓连接、加劲板安装等关键工序需要逐一进行验收，确保符合设计要求与规范标准。

常见问题

为什么梁柱连接处需要放置加劲板？

加劲板增强了柱顶在垂直与弯矩作用下的承载能力，防止柱顶局部屈曲与过度变形。特别是在大跨度屋顶结构中，梁端的反力很大，加劲板的作用尤为重要。

现场焊缝为什么只需要三级质量等级，而不是更高等级？

三级焊缝对于多数结构部位是足够的。对于一些关键的受力部位（如梁端连接），可能需要二级甚至一级焊缝质量。三级焊缝可以在保证安全的前提下降低施工难度与成本。

拉索吊挂系统为什么禁止吊扇以外的重物？

拉索系统是在特定的承载力计算基础上设计的，仅允许悬挂灯具与吊扇这类轻负荷设备。如果超过设计荷载悬挂重物，可能导致拉索过载、花篮螺栓松动或拉索断裂，造成安全事故。

总结

大跨度拱形屋顶工程的成功需要精细的设计计算、规范的施工工艺与严格的质量控制。江苏杰达钢结构工程有限公司在大型厂房、工业建筑等复杂项目上积累了丰富的经验，拥有专业的深化设计与施工团队。我们致力于为客户提供从方案设计、详细图纸到现场施工指导的全流程专业服务，确保工程的安全性、耐久性与经济合理性。欢迎咨询我们的技术团队，共同打造优质的钢结构工程项目。
