黄石16.24米拱形屋顶与采光带设计施工方案

拱形屋顶在工业厂房中因其结构高效、美观实用而广泛应用。结合采光带的设计，不仅能实现室内自然采光，还能改善工作环境，同时保持了拱形结构的强度与防风性能。该类工程的施工图纸需要精细考虑采光通风与结构安全的平衡。

黄石工业厂房工程概况

本工程位于湖北黄石，是一座拱形屋顶结构的工业厂房。该项目采用拱形波纹钢屋盖系统配合采光带设计，由杰达钢构团队完成深化设计与施工指导。该工程获得了当地建筑行业的广泛认可。

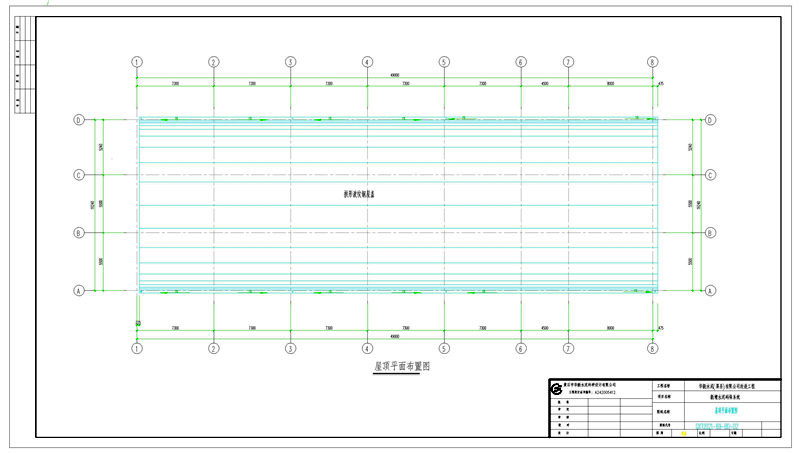

拱形屋顶主体尺寸与结构

本工程拱形屋顶的主要尺寸如下：

• 屋顶跨度：16.24米
• 拱高：2.2米
• 立柱高度：8米
• 厂房长度：49米
• 屋面总面积：795.8平方米

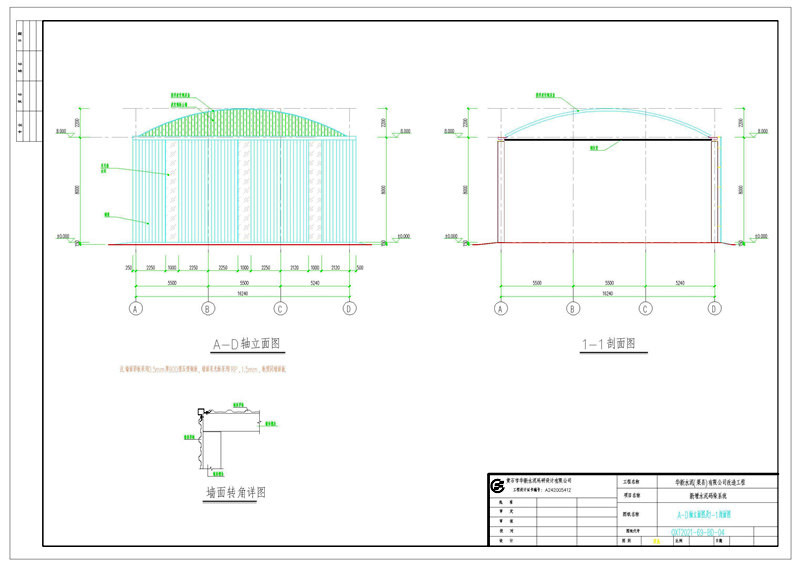

屋面材料：拱形波纹钢屋盖为顶部主要防护材料，山墙端也采用了拱形波纹钢屋盖，确保整体的水密性与一致性。

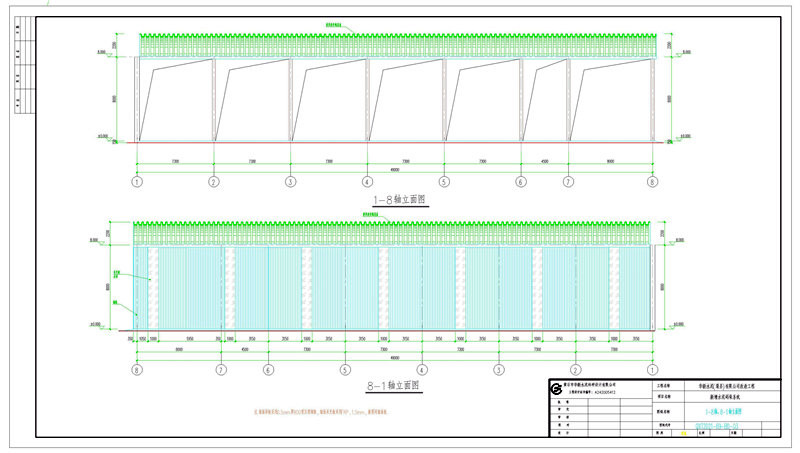

采光带系统设计

本工程的创新之处在于采用了采光带系统，用于改善室内采光与通风条件。采光带的配置如下：

• 采光带间距：每隔7.3米设置一道
• 采光带宽度：1米
• 设置位置：墙板中间沿建筑长度方向排列
• 功能：提供自然采光与通风

采光带与屋顶的防水设计

采光带虽然提供了采光通风的便利，但必须采取措施确保防水性能：

• 采光带周边需要设置防水盖板或遮阳装置
• 采光带与屋面的交接处采用防水材料密封
• 斜面采光带下部应设置排水沟，防止雨水内渗
• 采光带框架需要采用不锈钢或热镀锌处理，防止腐蚀

设计考虑因素

在安装拱形屋顶图纸时，该工程充分考虑到了多种因素，以确保拱形屋顶能持久耐用、牢固可靠：

气候与环境：考虑了黄石地区的气候特征、风力情况、雨雪荷载等因素，确保屋顶能承受当地的气象条件。

土壤条件：与基础设计相协调，确保支撑点的稳定与长期沉降控制。

计算机仿真：利用计算机仿真技术进行了全面的预测与评估，对屋顶在不同荷载工况下的应力分布、变形、稳定性进行了精确计算，保证了拱形屋顶的安全性与稳定性。

施工与问题解决

在安装拱形屋顶图纸过程中，技术人员通过不断地发现与解决遇到的困难和问题，最终使安装图纸完全符合设计与规范要求。这种科学的问题解决方法确保了工程质量。

常见问题

采光带间距为什么设定为7.3米？

7.3米的间距是综合考虑了车间的采光需求、屋面结构的支撑布局、以及成本效益的结果。这个间距既能提供充分的自然采光，又不会过度削弱屋顶的结构强度。同时，采光带与支撑立柱位置相协调，便于安装与维护。

采光带与屋面交接处如何防水？

采光带周边采用专业的防水盖板或遮阳装置，并在交接处采用高弹性防水材料（如硅酮密封胶）密封。同时，采光带下部设置排水沟，确保任何渗漏的水分都能及时排走，保护内部结构。

拱形屋顶与采光带结合是否会减弱结构强度？

通过精确的结构计算与仿真分析，采光带的开口大小与位置是经过论证的，不会显著降低屋顶整体刚度。关键是采光带框架本身要足够强固，与周围屋面结构形成有效的力传递路径。

总结

拱形屋顶与采光系统的结合是现代工业建筑的重要创新，既改善了室内环境，又保持了结构的安全性与高效性。江苏杰达钢结构工程有限公司在采光建筑、大跨度工业厂房等项目上拥有丰富的实践经验，能够为客户提供从方案设计、详细计算、图纸深化到现场施工的全流程专业服务。欢迎咨询我们的技术团队，共同打造既安全高效又美观实用的钢结构厂房项目。
