如今，随着人们生活水平的提高和科技的发展，各种新型建筑材料和技术被广泛应用于现代工业。为了更好地保护设备和物资，并满足生产需要，公司需要拥有一个环境卫生、清洁整齐的仓库库房。该公司就解决了这个问题，通过安装设计合理、结构完整、实用耐用的拱形屋顶来完成库房建设。

本文主要介绍广东汕尾某公司安装拱形屋顶的具体过程，下面杰达钢构技术员胡子豪带大家来看一下。

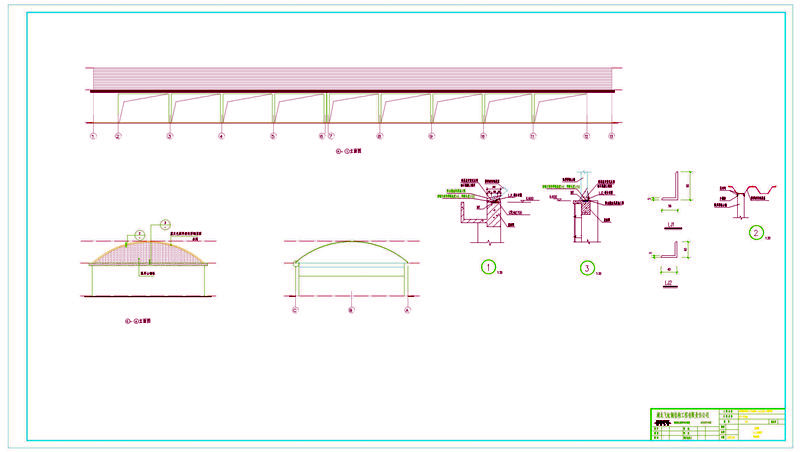

这是拱形屋顶的立面图和剖视图，跨度为22.4米，弧形山墙板和蓝灰色拱形波纹彩钢屋面是一样的钢材。

拱形屋顶的长度为104.2米，每一个之间的间距为10.4米，LJ1,通长布置和拱形波纹钢屋盖用自攻螺丝连接在一起，待屋盖安装完后用细石混凝土填实。

屋盖选型及材料:

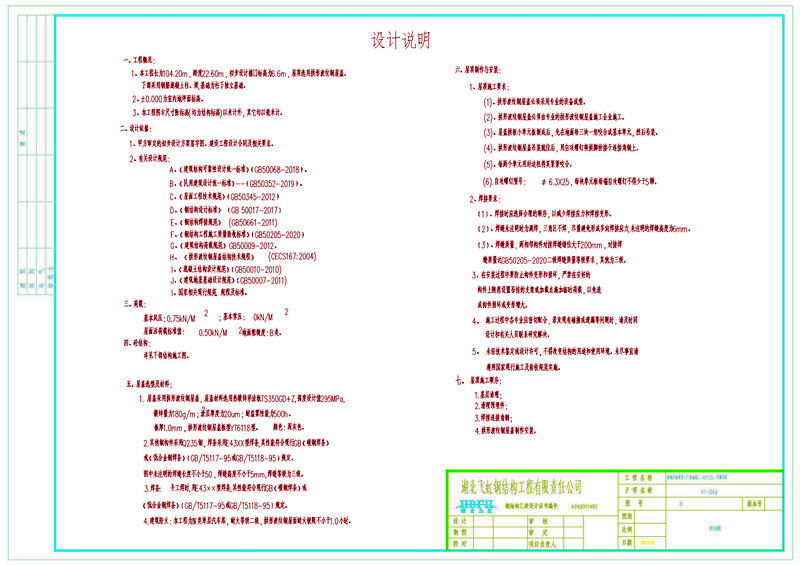

1. 屋盖采用拱形波纹钢屋盖,屋盖材料选用热镀锌彩涂板TS350GD+Z,强度设计值295MPa,镀锌量为180g/平方米，涂层厚度为20um;耐盐雾性能为500h。板厚1.0mm,拱形波纹钢屋盖板型YT6118型。颜色:深灰色。

2.其他钢构件采用Q235钢,焊条采用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。图中未注明的焊缝长度不小于50,焊缝高度不小于5mm,焊缝等级为三级。

3.焊条:手工焊时,用E43XX型焊条,其性能符合现行GB《碳钢焊条》或《低合金钢焊条》(GB/T5117-95或GB/T5118-95)规定。

4.建筑防火:本工程为Ⅳ类单层汽车库,耐火等级二级,拱形波纹钢屋面耐火极限不小于1.0小时。

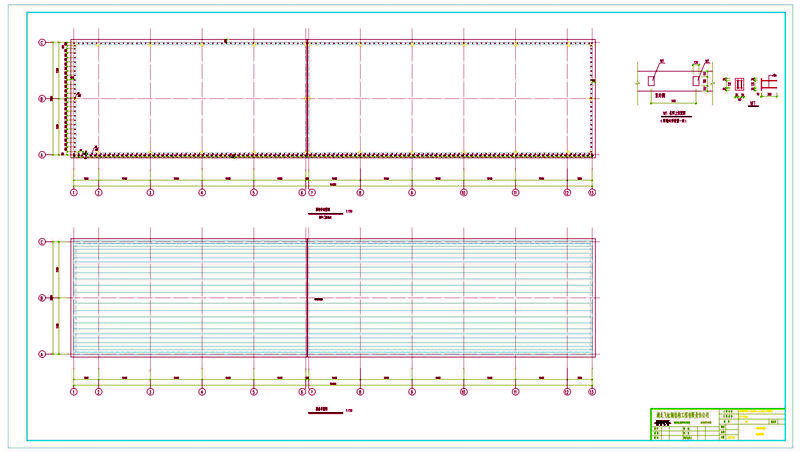

这是屋盖布置图，屋体结构方式：

（1）主架梁：用钢管打造三角架

（2）副架梁：使用Q235材质的薄壁钢管焊接成P型滑轨

（3）配件选择：采用互相拼板，固定扣板以表达稳定性！

屋面及外壁包围设计

（1）建模测量：根据建筑面积计算所需的斜长线长度，利用BIM技术制作出精确的建模信息。

（2）策划：基于建模数据，计算和处理相关部位的厚度、宽度等设计细节。

（3）材料选择：经过多方面对比考虑，选用抗腐蚀、耐用美观的彩钢板作为屋面与墙体材料进行安装，以确保设备能在最良好的储存环境中工作。

施工资质条件

施工单位必须满足以下条件：

（1）具有注册建筑企业特种行业屋面及墙面以外设施工程专业承包资格；

（2）拥有必要的施工技术人员，并且拥有一支颇具经验的施工队伍；

（3）在职业技术学校或技工学院接受过职业教育，并取得了合法证书或相关实践经验。

现场勘察

在现场开始工作之前，需对周围环境和场地条件进行测量、评估。对于地形、电力供应等因素应加以考虑，在此基础上采用CAD技术确定建筑物的位置、规模和其他预计影响因素。

安装

在安装过程中必须按照比例缩放好每个制作节点，并根据设计图纸和相关规范、标准严格执行操作。通过检测、填写监理日志以及向班组长提交装置验收表，确保装置质量。

吊装

在吊装过程中，所有建筑材料钢构件均需按照安全程序进行预埋吊钩并根据悬挂张力确定位置。各阶段的安全箭头应覆盖所有工人和设备，并优先考虑对振动和风险因素的控制和处理。

总之，广东汕尾某公司安装拱形屋顶图纸的执行方案要兼顾美观、实用与耐久，其次则是遵守流程，注意安全、质量能够将其推向成功！该方案不仅提供了适应现代工业需要的安全环境，也为企业的发展提供了重要的支持。
