高邮粮库拱形波纹钢屋盖仓间罩棚建设方案

仓间罩棚是粮食储备库重要的辅助设施，采用拱形波纹钢屋盖结构可以有效保护粮食安全储存。江苏扬州高邮粮库三垛仓间罩棚工程是江苏杰达钢结构工程有限公司2019年5月完成的重点工程项目，采用拱形波纹钢屋盖结构，跨度16米，长度120米，具有透光透亮、结构稳定、施工快速的特点，是现代粮食储备基地的优选方案。

工程概况与结构特征

基本工程参数

高邮粮库仓间罩棚的主要技术指标如下：

• 屋盖形式：拱形波纹钢屋盖结构
• 跨度规格：16米
• 长度规格：120米
• 屋顶材料：白色914mm宽压型钢板（成型后610mm）
• 上部支撑：H钢+5mm厚托板焊接
• 结构加固：采用钢丝绳拉紧减少侧向位移

结构特点与优势

该仓间罩棚采用拱形波纹钢屋盖结构的主要优势体现在以下几个方面：

• 采光设计：仓间中间设置采光带，使得仓间透光透亮，便于日常管理和监督
• 结构稳定：H钢与钢丝绳拉紧组成复合支撑体系，有效减少拱形屋顶的侧向位移
• 施工快速：压型成型工艺与现场拼装相结合，大幅缩短施工周期
• 造价经济：自重轻、用钢量少，相比传统结构造价降低30%以上

施工工艺与现场流程

施工前期准备

施工开始前，需要进行充分的现场准备工作：

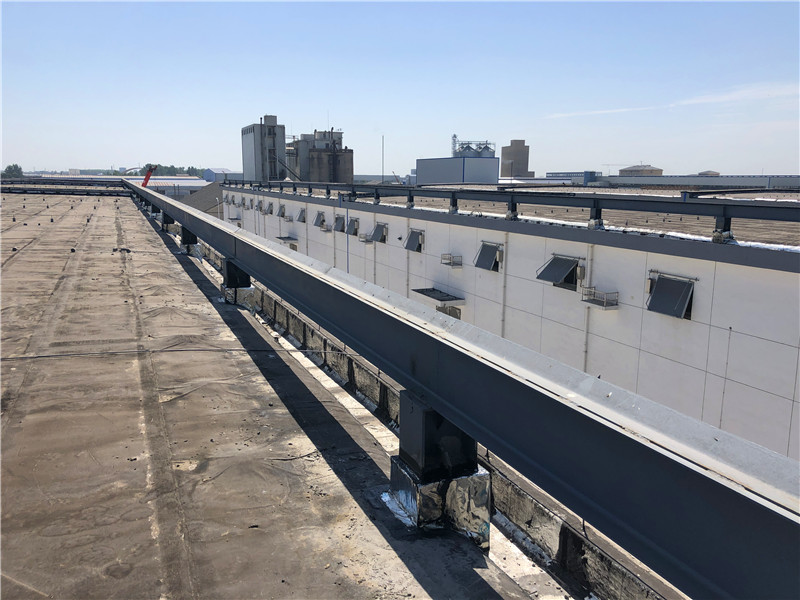

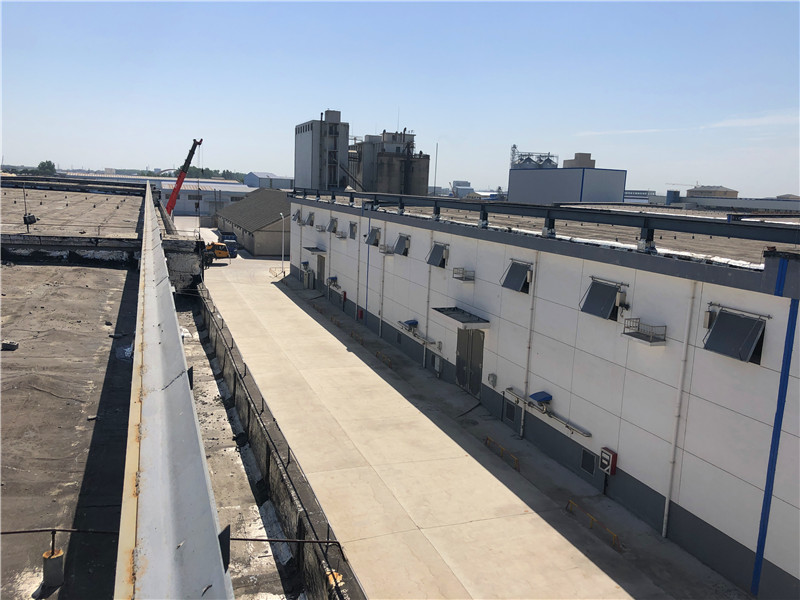

• 原有粮库屋顶检查：确保H钢和托板（厚度5mm）已安装和焊接完成

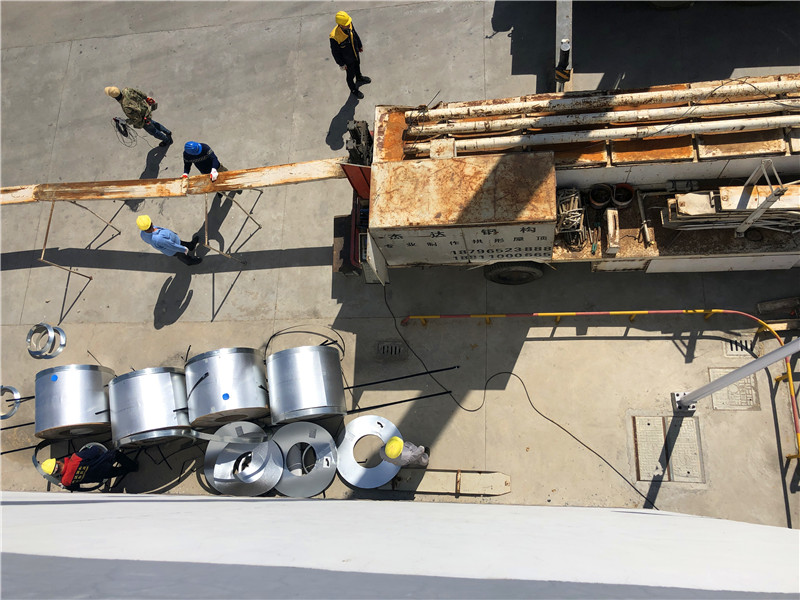

• 材料堆放与组织：杰达钢构的拱形屋顶压型设备及钢板材料运抵现场
• 施工现场搭建：工人们按照规范搭建拱形屋顶设备的架子和操作平台
• 人员培训与安全：组织施工人员进行安全教育，配备相应的劳动防护用品

压型与加工工艺

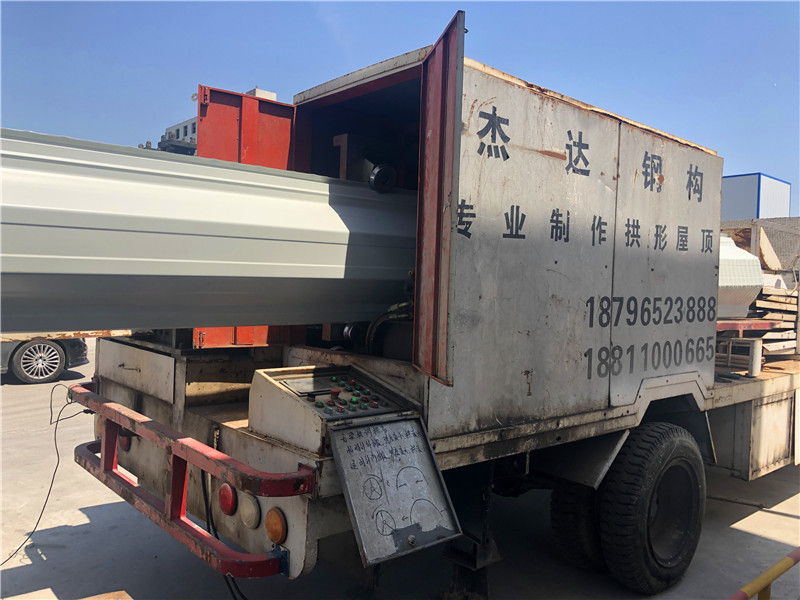

在现场使用杰达钢构的3号拱形屋顶压型设备进行钢板压型加工：

• 原料规格：白色914mm宽度的彩色镀锌钢板
• 压型流程：经过专用设备压型，宽度从914mm变为610mm，同时形成拱形波纹
• 质量控制：每片成型板材都经过人工检查，确保尺寸精度和成型质量
• 现场制造：所有压型工作在现场进行，确保板材新鲜度和安装精度

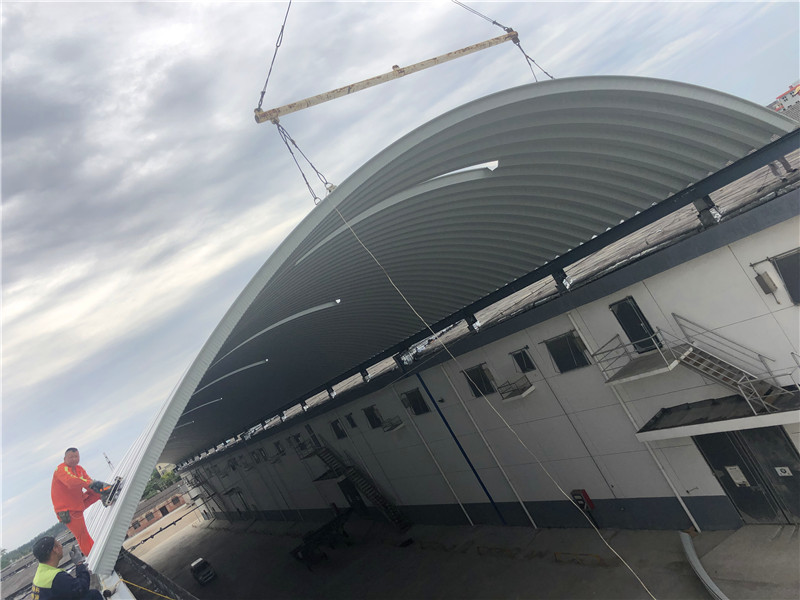

吊装与安装流程

压型完成后进行现场吊装安装，该工程长度达120米，采用分段吊装的方式：

• 分组拼装：多组拱形屋顶瓦片在地面进行初步拼装和检验

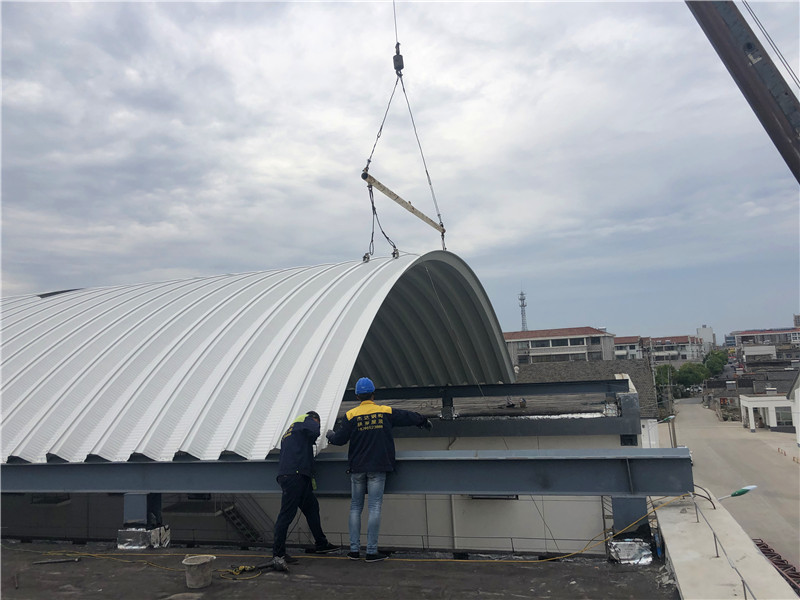

• 吊车就位：使用大吨位吊车进行吊装操作，确保安全和精度
• 分阶段吊装：120米长的仓间罩棚分多个阶段进行吊装，每次吊装一到数组板材
• 临时加固：吊装过程中采取临时支撑和加固措施，防止结构变形
• 指挥与协调：施工人员佩戴安全帽，指挥人员对吊车吊装进行全程指挥

现场协调与质量管理

大型工程施工中难免遇到各类技术问题，需要施工团队现场解决：

• 问题发现与分析：施工中如遇到尺寸不符、吊装困难等情况，立即停工分析
• 工程师现场指导：杰达钢构技术人员到场确认问题并制定解决方案
• 修改与调整：根据实际情况对吊装流程或支撑方案进行必要的调整
• 工人休整：合理安排施工时间表，确保施工人员充足的休息时间

吊装完成与收尾

经过多日施工，仓间罩棚吊装工作逐步推进到最终阶段：

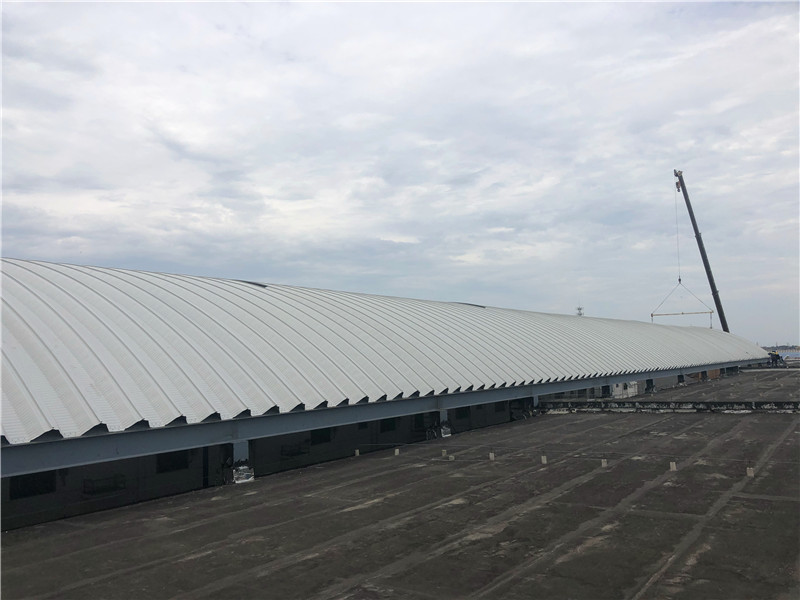

• 吊装最后阶段：遥远处吊车仍在竖立，继续吊装最后一组拱形屋顶瓦片
• 安全防护：所有施工人员持续佩戴蓝色安全帽，遵守安全操作规程

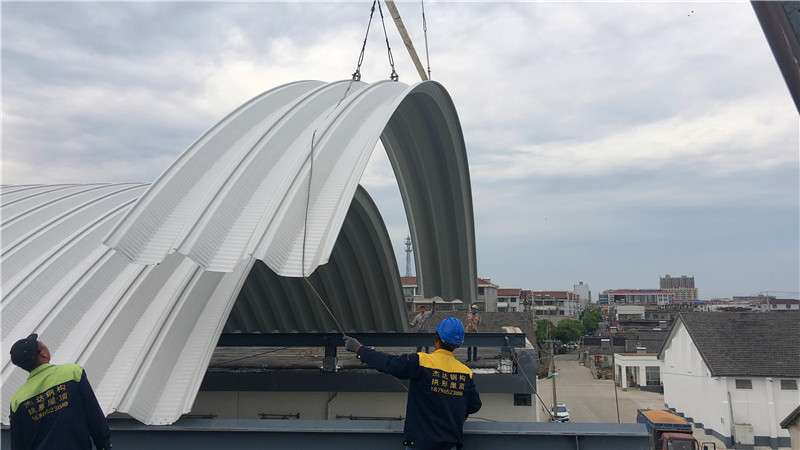

• 精确对接：指挥人员精确指挥吊车吊装白色压型钢板，确保板材之间的紧密拼接
• 检查验收：吊装完成后进行全面检查，确保每个接点和支撑都符合设计要求

工程竣工与使用特点

竣工成果

高邮粮库仓间罩棚于2019年5月竣工，工程成果显著：

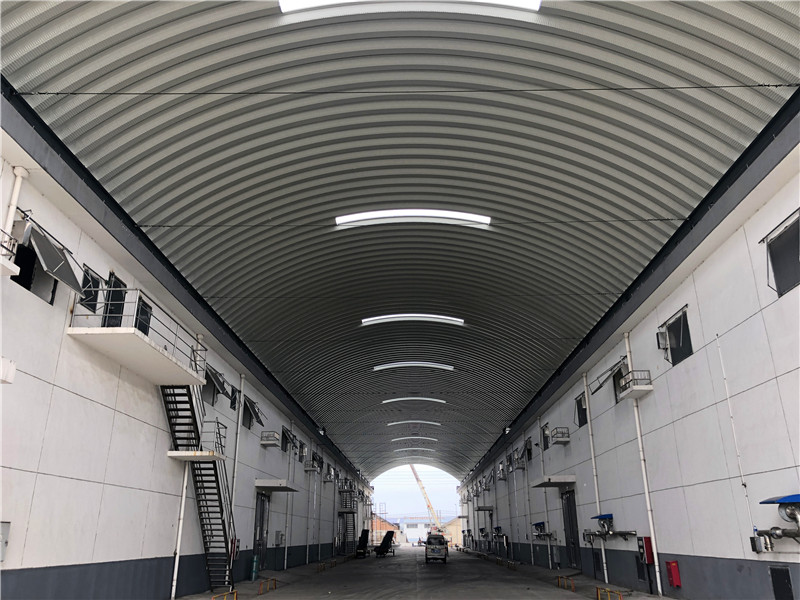

• 采光效果：仓间罩棚中间的采光带使得整个空间透光透亮，营造了舒适的工作环境
• 结构完整：H钢与钢丝绳拉紧系统有效控制拱形屋顶的侧向位移，使得结构稳定可靠
• 外观美观：白色的拱形屋面与周边环境协调，给粮库增添了现代感
• 投入使用：竣工后立即投入粮食储存使用，满足了粮库的功能需求

常见问题

拱形屋盖仓间罩棚为什么需要钢丝绳拉紧？

钢丝绳拉紧系统是现代拱形屋盖的重要加固措施。由于长距离拱形屋顶在侧向载荷（风力）作用下容易产生位移，钢丝绳与上部H钢的组合可以有效限制这种位移，提高结构的稳定性和安全性。

粮库采用拱形屋盖有什么优势？

对粮库来说，拱形屋盖具有多方面的优势：宽敞的内部空间便于存储大量粮食，采光设计使得仓间透亮便于日常检查，自重轻的结构设计对下层承重梁的要求较低，整体造价经济高效。

120米长的大跨度屋盖如何确保安装精度？

大跨度屋盖的安装精度控制需要采用分段吊装、分阶段对接的方式。在每个吊装阶段都进行尺寸检查，确保相邻板材之间的间隙符合设计要求，累积误差控制在允许范围内。同时通过钢丝绳和H钢的支撑系统加强结构的整体刚度。

小结

高邮粮库拱形波纹钢屋盖仓间罩棚项目成功展现了现代钢结构技术在粮食储备基础设施中的应用价值。江苏杰达钢结构工程有限公司以专业的设计方案、可靠的施工工艺和完善的质量管理体系，为粮库提供了安全、美观、经济的拱形屋盖解决方案。该项目也为类似的仓储设施建设提供了良好的参考样板，充分证明了拱形波纹钢屋盖结构在大跨度、轻型化建筑中的可靠性和经济性。
