聊城20米跨长跨度拱形屋顶设计方案解析

聊城作为重要的钢铁生产基地，拥有众多采用先进钢结构技术的建筑项目。本文介绍的是一个跨度20米、长度50米的拱形屋顶项目，该设计充分发挥了钢结构大跨度优势，广泛应用于工业厂房、仓储设施等领域。

图纸基本信息

项目编码

• 项目分类：砖混结构其他建筑
• 项目地点：山东 聊城
• 主要规格：20m × 50m 拱形屋顶

工程设计概览

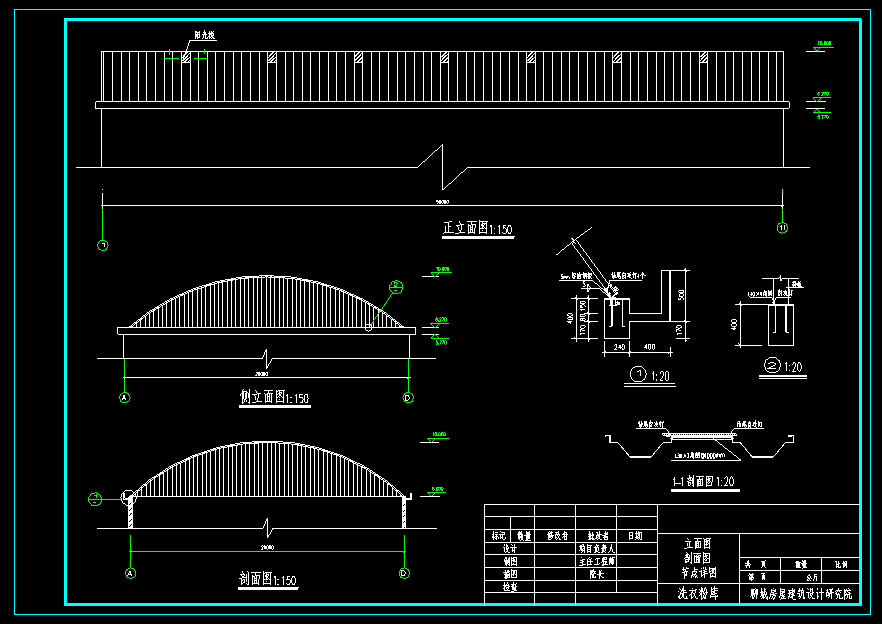

本项目图纸由聊城房屋建筑设计院出具，是一个经典的大跨度拱形屋顶设计方案。工程包含正立面图、侧立面图、剖面图等完整设计文件，为施工单位的预制、安装和质量控制奠定基础。

拱形屋顶结构特点

• 跨度20米，长度50米，大跨度设计
• 包含7道阳光板采光带，提供充足自然采光
• 采用L30×7角钢横置支撑，打自动钻尾钉固定
• 结构受力合理，经济性好

主要技术亮点

采光带设计

该拱形屋顶设计中采用7道阳光板采光带，合理分布在屋顶各位置，确保室内获得均匀充足的自然光线。采光带每隔数米布置一道，既满足照明需求，又不过度增加结构荷载。

山墙结构

项目还包含拱形屋顶山墙的设计与安装。由于跨度大、高度高，山墙的施工工艺相对复杂，需要进行专业的设计计算和施工组织。

支撑系统

• 采用L30×7角钢作为横撑材料
• 通过自动钻尾钉将角钢与主拱体连接
• 钉距和位置经过精心设计，确保连接可靠
• 这种连接方式施工效率高，质量易于控制

施工工艺要点

拱形屋顶单元板安装

该工程使用两块拱形屋顶单元板并联，通过L30×7角钢横置连接。施工步骤包括：

• 准备预制好的拱形屋顶单元板
• 在两块单元板上横置安装L30×7角钢
• 用自动钻尾钉逐一固定
• 确保每个钉孔位置准确、钉入深度一致

采光带与主体结构的协调

采光带的布置需与拱形屋顶的主体结构相协调，在保证结构完整性的前提下提供采光功能。设计中已考虑了采光带对结构强度的影响，并进行了相应的加强设计。

常见问题

20米跨度的拱形屋顶为什么采用L30×7的角钢而不是更大的规格？

L30×7角钢的规格是经过结构计算确定的，在满足强度要求的前提下，采用相对较小的规格可以降低自重和造价。这个规格在聊城地区的钢结构工程中得到验证，具有良好的性价比。

拱形屋顶采光带的间距为什么要间隔数米？

采光带的间距设计需要综合考虑采光需求、结构受力和施工便利性。过密会增加成本，过疏会影响采光效果。本项目采用7道采光带分布在50米长度上，实现了采光与经济的平衡。

小结

这是一个典型的大跨度拱形屋顶工程案例，充分展示了现代钢结构建筑的设计理念和施工工艺。江苏杰达钢结构工程有限公司在类似的聊城及周边地区拱形屋顶项目中经验丰富，可为客户提供从设计到施工的完整解决方案。
