河南周口18米跨拱形屋面—大柱距设计与施工工艺

河南周口拱形屋面工程是一项采用大柱距（16米）设计的18米跨屋面工程，面积约900平方米，位于沈丘县，通过现场焊接方管横梁和密集拉锁系统的创新方案，解决了大柱距带来的结构挑战。

工程基本概况

该项目是河南周口地区的一个典型拱形屋面应用案例：

• 工程地点：河南省周口市沈丘县
• 屋面跨度：18米
• 屋面长度：49米
• 建筑面积：约900平方米
• 拱高：3.6米
• 矢跨比：0.2
• 下部柱距：16米（较大间距）
• 支撑柱数量：4根钢结构立柱

大柱距设计的特点与优势

该项目采用16米的大柱距（一般工程为8～12米），是一种创新的设计方案：

• 增加室内空间：减少中间支撑，内部更开阔
• 便于使用：柱子少，便于厂房内机械设备安装和物料堆放
• 经济性：虽然对梁和屋盖要求提高，但整体成本相对较低
• 施工灵活性：允许现场焊接、现场调整，适应复杂工况

钢结构下部支撑系统

柱体配置

• 柱数量：4根立柱
• 柱距：16米（相邻柱之间的距离）
• 配置方式：沿屋面长度方向均匀分布
• 基础：混凝土独立基础或排架基础，视原地基情况而定

横梁焊接方案

由于柱距较大（16米），标准的檩条无法直接跨越，需要现场焊接方管横梁来支撑拱形屋面：

• 横梁规格：方形钢管（具体尺寸根据荷载计算确定）
• 焊接方式：工厂预制横梁，现场与立柱焊接
• 焊接工艺：全熔透对接焊，焊接后进行超声波探伤检验
• 防腐处理：焊接完成后进行除锈和防腐涂装
• 验收标准：焊缝质量应符合GB50205《钢结构工程施工质量验收规范》

拱形屋面结构参数

拱形波纹钢屋盖的主要技术指标：

• 屋面形式：拱形波纹钢板自支撑结构
• 跨度：18米
• 拱高：3.6米
• 矢跨比：0.2（拱高与跨度的比值为1:5）
• 板厚：根据18米跨度和地方风雪荷载计算（通常1.0～1.2mm）
• 材质：高强度冷弯钢板或彩涂冷弯钢板

拉锁系统设计与安装

拉锁的作用

拉锁（也称为拉杆或水平撑杆）是拱形屋面防止侧向推力的关键构件：

• 防止拱脚外推：拱形结构的拱脚会产生向外的水平推力，拉锁通过拉应力来平衡这个推力
• 保证结构稳定：拉锁连接屋面两侧的拱脚，形成闭合的自平衡系统
• 大柱距下更重要：柱距16米的大跨度，拱脚推力更大，需要更密集的拉锁

拉锁布置规格

• 间距：每6米布置一道拉锁
• 规格：M12螺栓（12mm直径）
• 材质：Q235B或Q345钢材
• 连接方式：屋面两侧对称布置，采用螺栓连接
• 总数量：以49米长度计算，需要约8～9道拉锁

安装工艺

• 预制加工：拉锁在工厂进行预制和精加工
• 现场安装：与屋面同步安装，每安装一定高度后立即安装相应高度的拉锁
• 张力调整：安装完毕后，通过调整螺栓紧度来调节拉力，确保屋面受力均匀
• 验收检查：拉锁安装完毕后应逐根检查，确保连接紧固、无脱扣现象

设计图纸详解

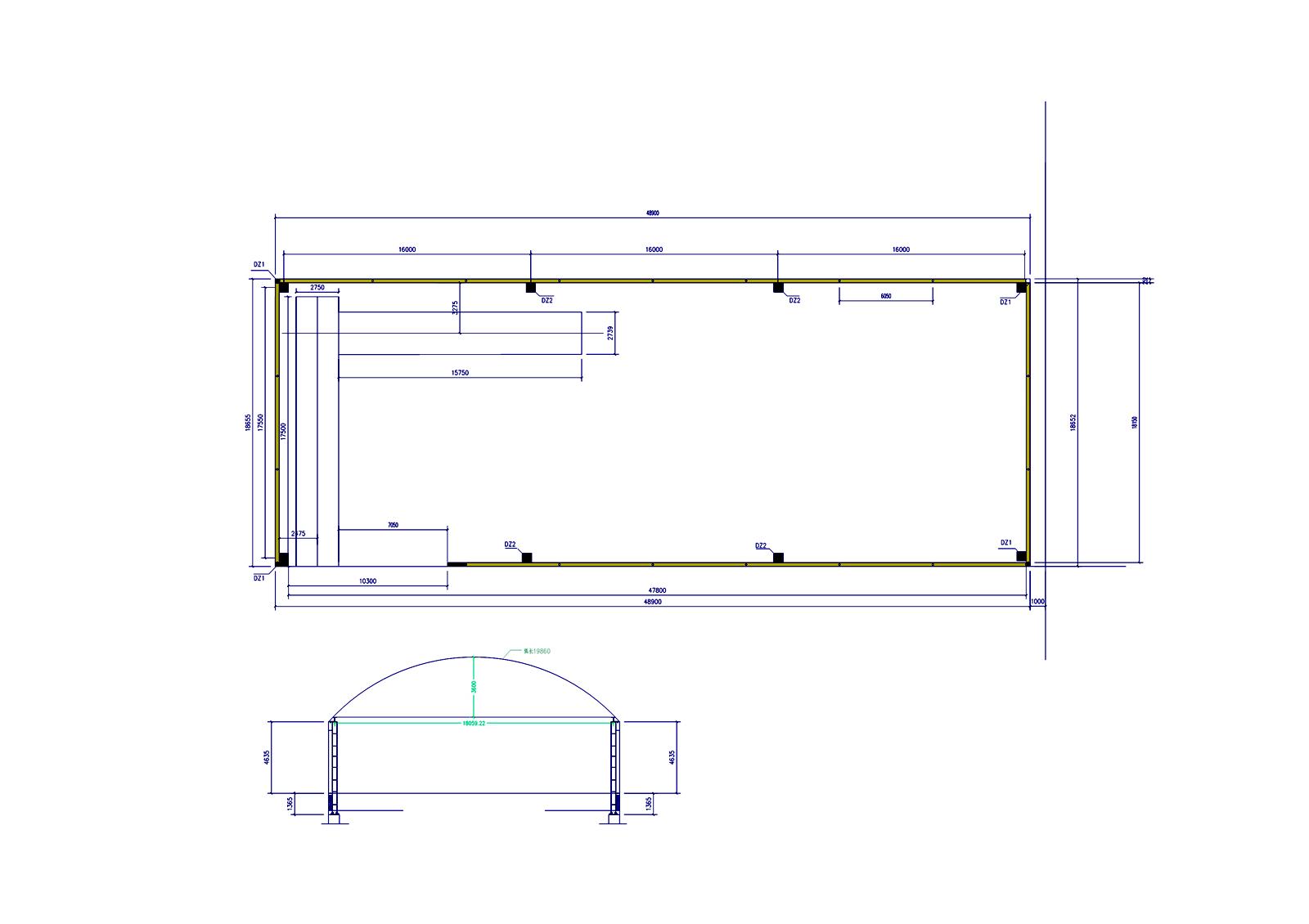

平面与剖面布置

周口沈丘拱形屋面的平面布置图和纵向剖面图，清晰展示了18米跨度、49米长度、3.6米拱高的整体轮廓及基础布置：

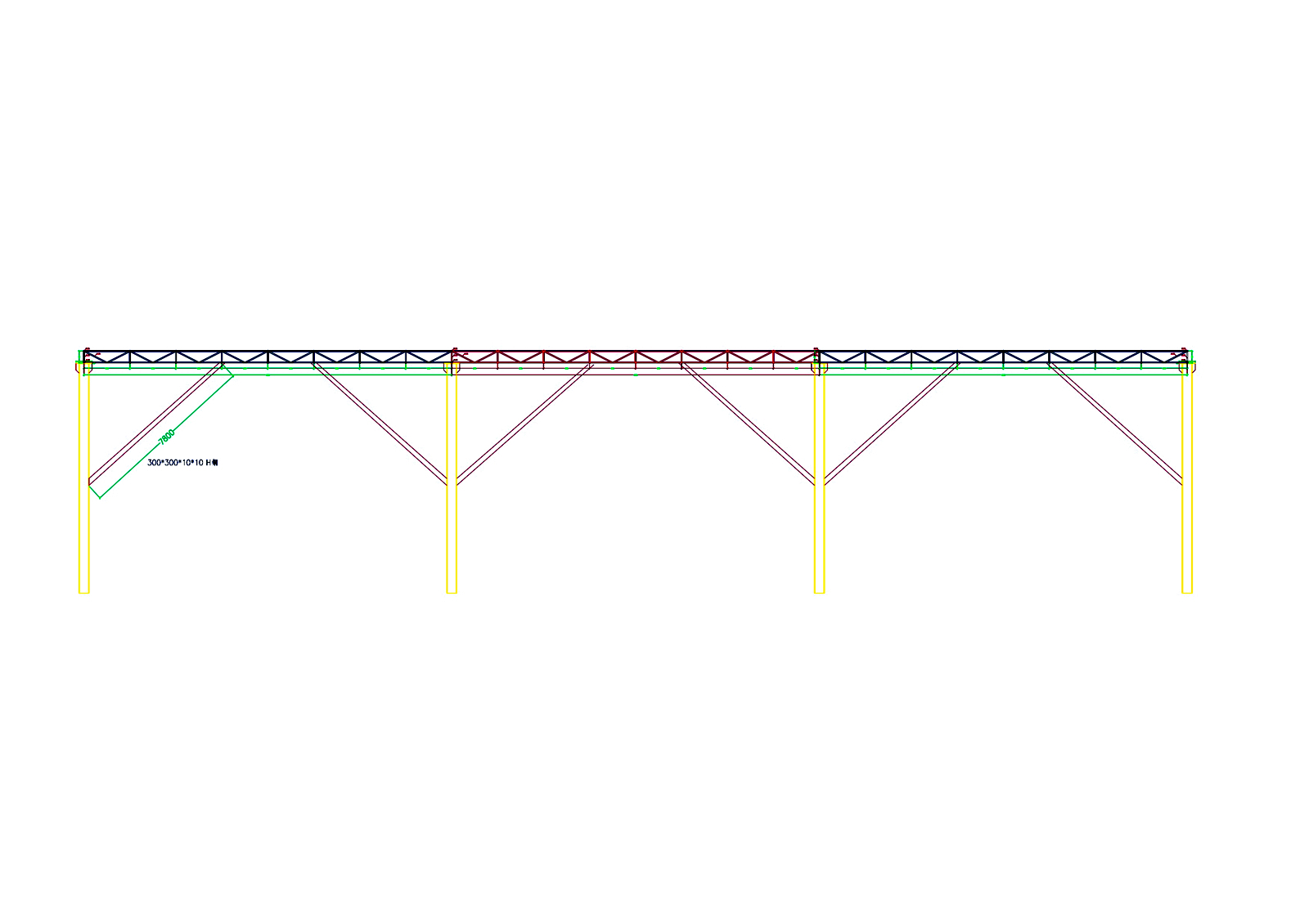

钢结构下部布置图

拱形屋面下方钢结构的详细布置，显示了4根立柱的位置、16米的柱距、基础形式及横梁的安装方式：

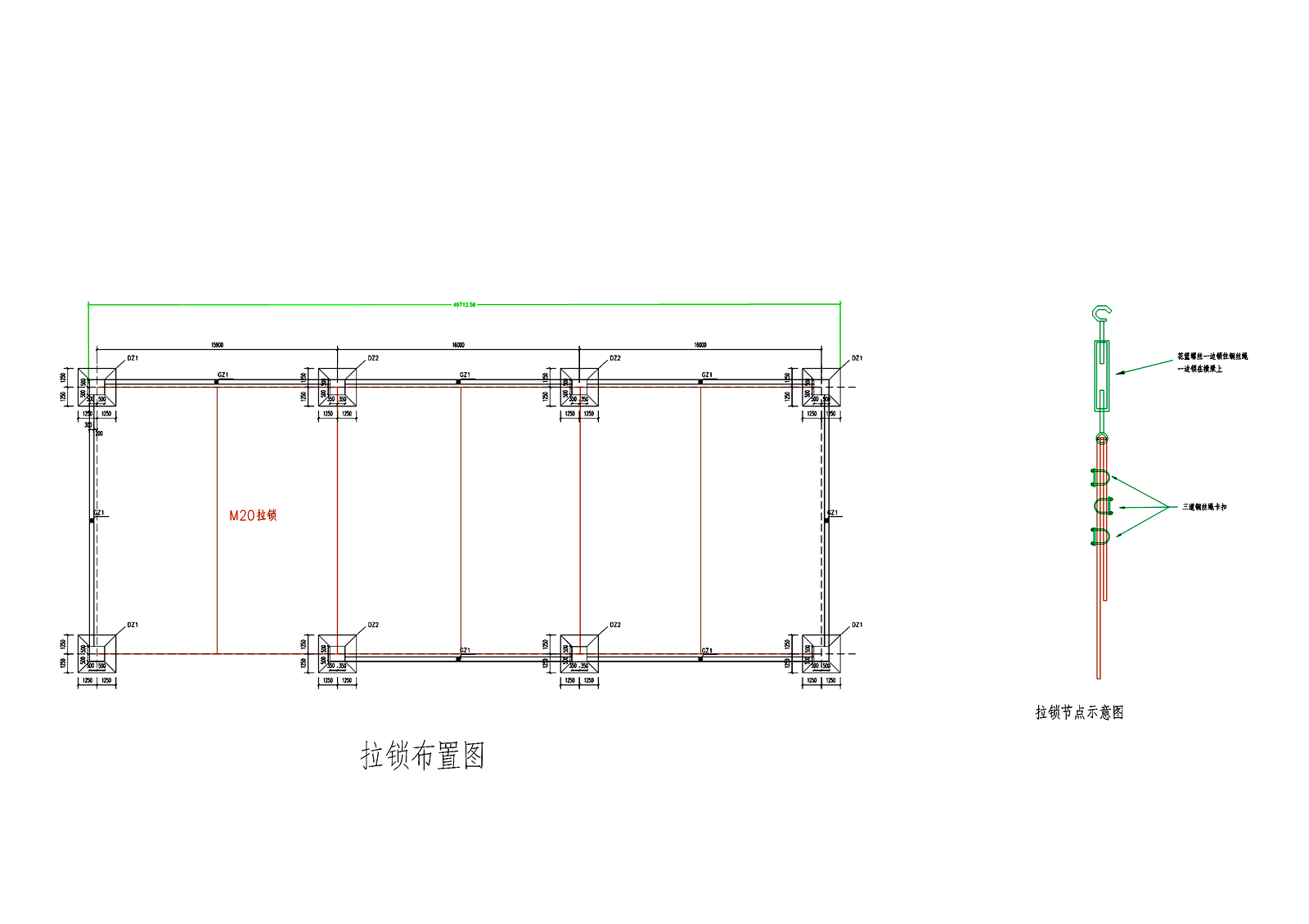

拉锁系统布置图

拱形屋面的拉锁（拉杆）布置详图，显示了每6米一道、M12螺栓规格的密集拉锁系统，用于防止拱脚外推和确保结构整体稳定：

常见问题

为什么采用16米的大柱距而不是常见的8～12米？

16米大柱距的选择通常是出于业主的具体使用需求。如果厂房内需要放置大型设备或堆放物料，减少中间柱的干扰就很重要。虽然这要求拱形屋面和横梁的强度更高，但从整体成本和功能利用的角度，往往是经济合理的选择。

为什么要在现场焊接横梁，而不是工厂预制？

16米的方管横梁体积和重量都很大，工厂预制后运输困难，现场吊装也困难。而且现场条件可能需要微调，临时支撑也方便。因此采用工厂加工配件、现场焊接组装的方案，既保证了质量，又解决了运输和施工的难题。

为什么拉锁间距是6米，这个间距是如何确定的？

拉锁间距由拱脚推力和螺栓承载能力共同决定。6米间距是根据18米跨度、3.6米拱高、地方风雪荷载标准的计算结果。间距过大会导致单个拉锁承载过重；间距过小则增加成本。

现场焊接的质量如何保证？

现场焊接应由持有焊工证书的专业焊工操作，焊接前应进行工艺评定，焊接后应进行超声波探伤检验，焊缝质量应符合规范要求。所有焊接材料（焊条、焊丝）应符合相关标准，焊接环境应满足温度和湿度要求。

小结

河南周口18米跨拱形屋面工程通过采用16米大柱距、现场焊接方管横梁、密集拉锁系统等创新设计，在满足大跨度结构安全性的前提下，最大化了建筑的使用空间和经济效益。江苏杰达钢结构工程有限公司在此类特殊设计的拱形屋面工程中拥有丰富的经验，能够为客户提供从方案设计、详图深化、施工指导到质量验收的全程技术支持。
