湖南娄底33米大跨拱形屋顶工程案例

湖南娄底工业园区一座大型钢厂的拱形屋顶工程，采用33米、29米两种大跨拱形波纹钢屋盖，总面积超过12000平方米。该项目展示了拱形屋顶在大跨度工业建筑中的实际应用，体现了设计的科学性、施工的规范性和结构的可靠性。

工程基本情况

工程规模

该工程位于湖南娄底市，总建筑面积约12000平方米，分为三栋主体建筑：

• 第一栋：33米跨度×120米长度
• 第二栋：33米跨度×120米长度
• 第三栋：29米跨度×120米长度

屋面结构参数

三栋建筑的拱形波纹钢屋盖均采用1.35mm厚彩色镀锌钢板成型，屋面颜色为深豆绿色，具有良好的耐蚀性和装饰性。屋面板材总重量清单如下：

• 第一栋：33m×120m=3960m²
• 第二栋：33m×120m=3960m²
• 第三栋：29m×120m=3480m²
• 合计：11400m²，毛重253.455T

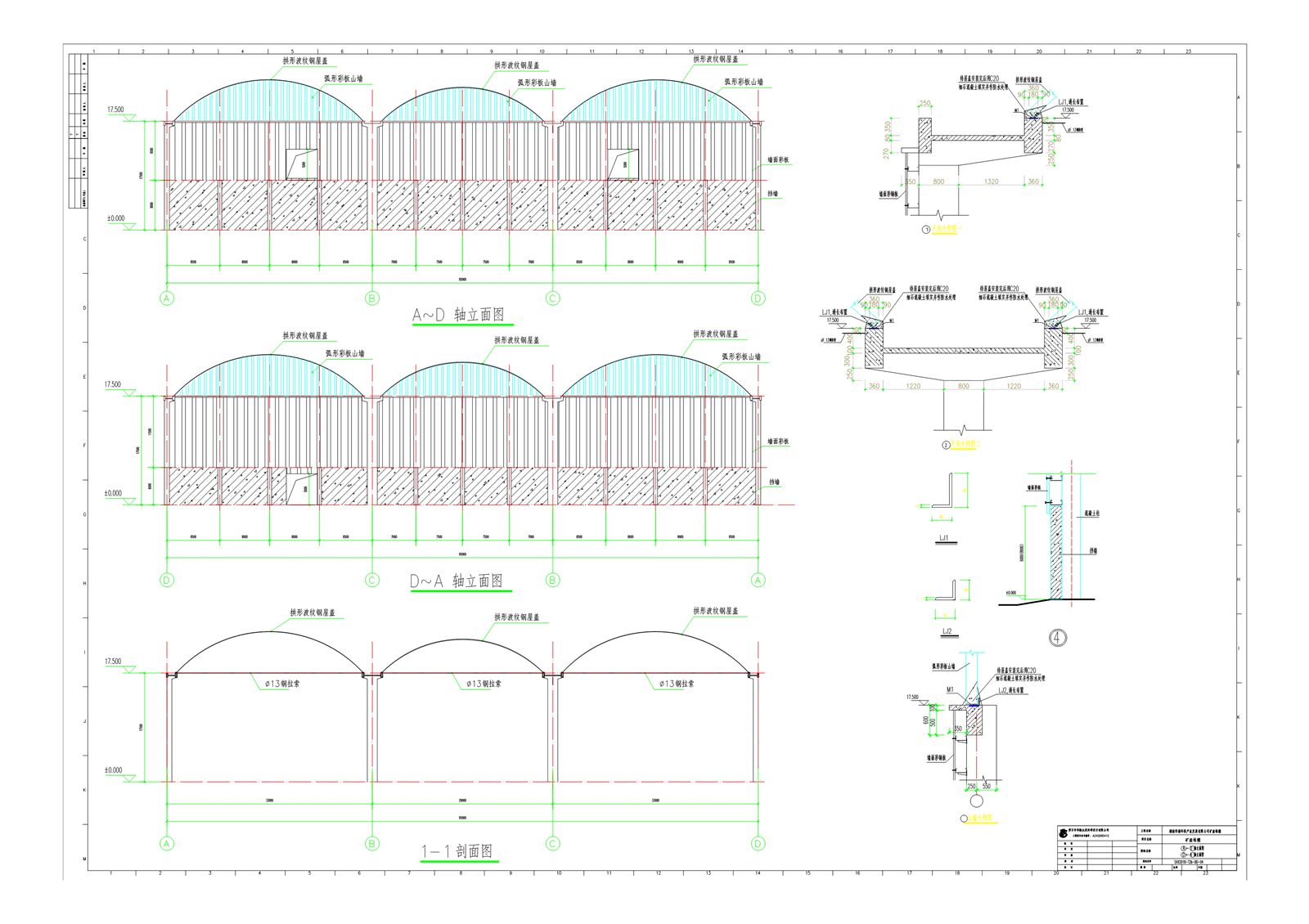

山墙设置

该拱形屋顶系统配套安装山墙，共6面，总重量约为9吨。山墙的合理设计和安装对屋顶整体刚度和风荷载抵抗能力至关重要。

下部支撑结构

支撑柱高度

该工程的下部钢结构柱高度为17米，为拱形屋顶提供可靠的支承。柱体采用工字形钢柱，具有良好的抗弯刚度和承载能力。

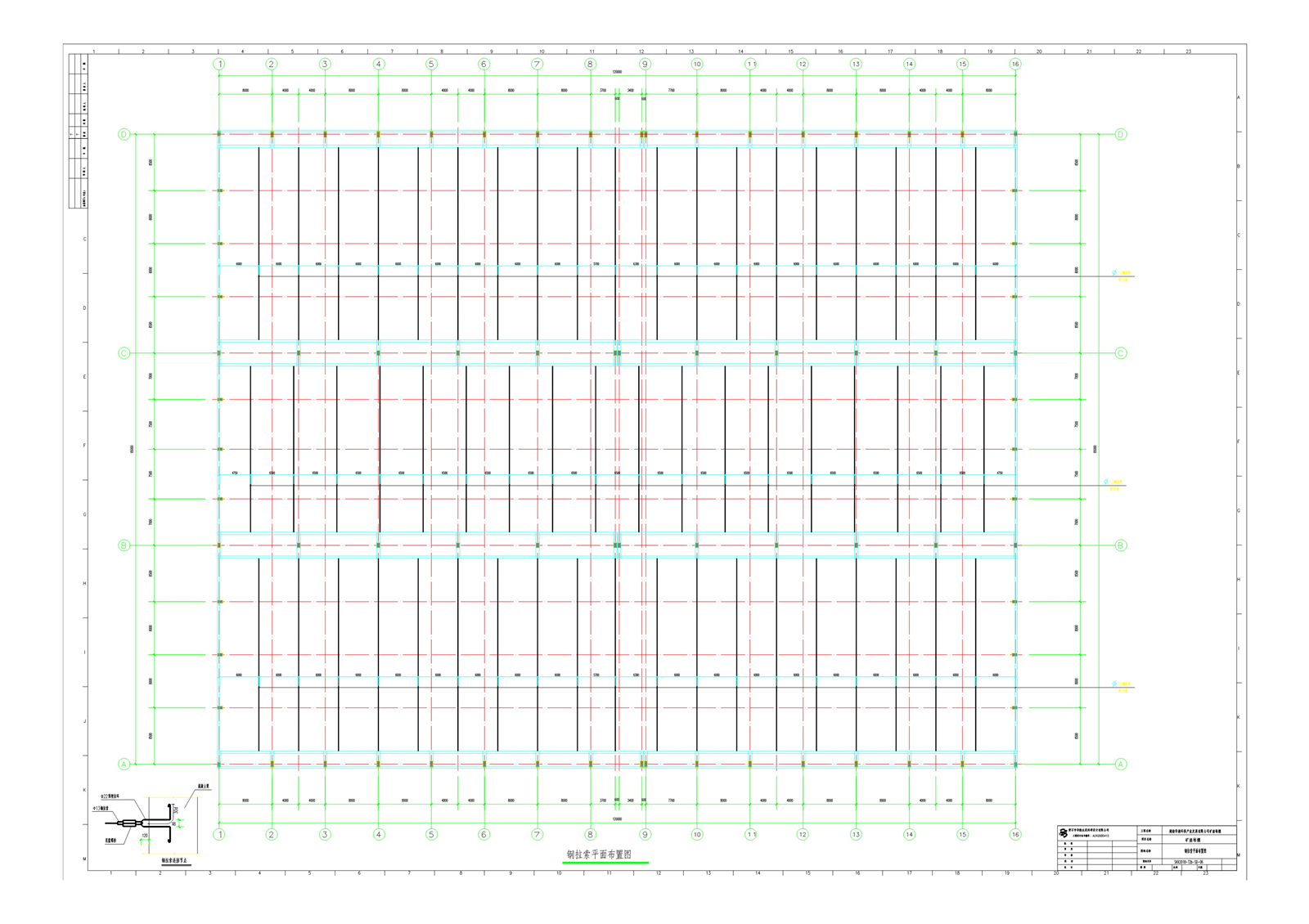

柱网布置

柱体按照标准网格布置，确保屋面荷载均匀分布到基础。在17.50m标高处设置梁通长装置，以加强整体刚度。

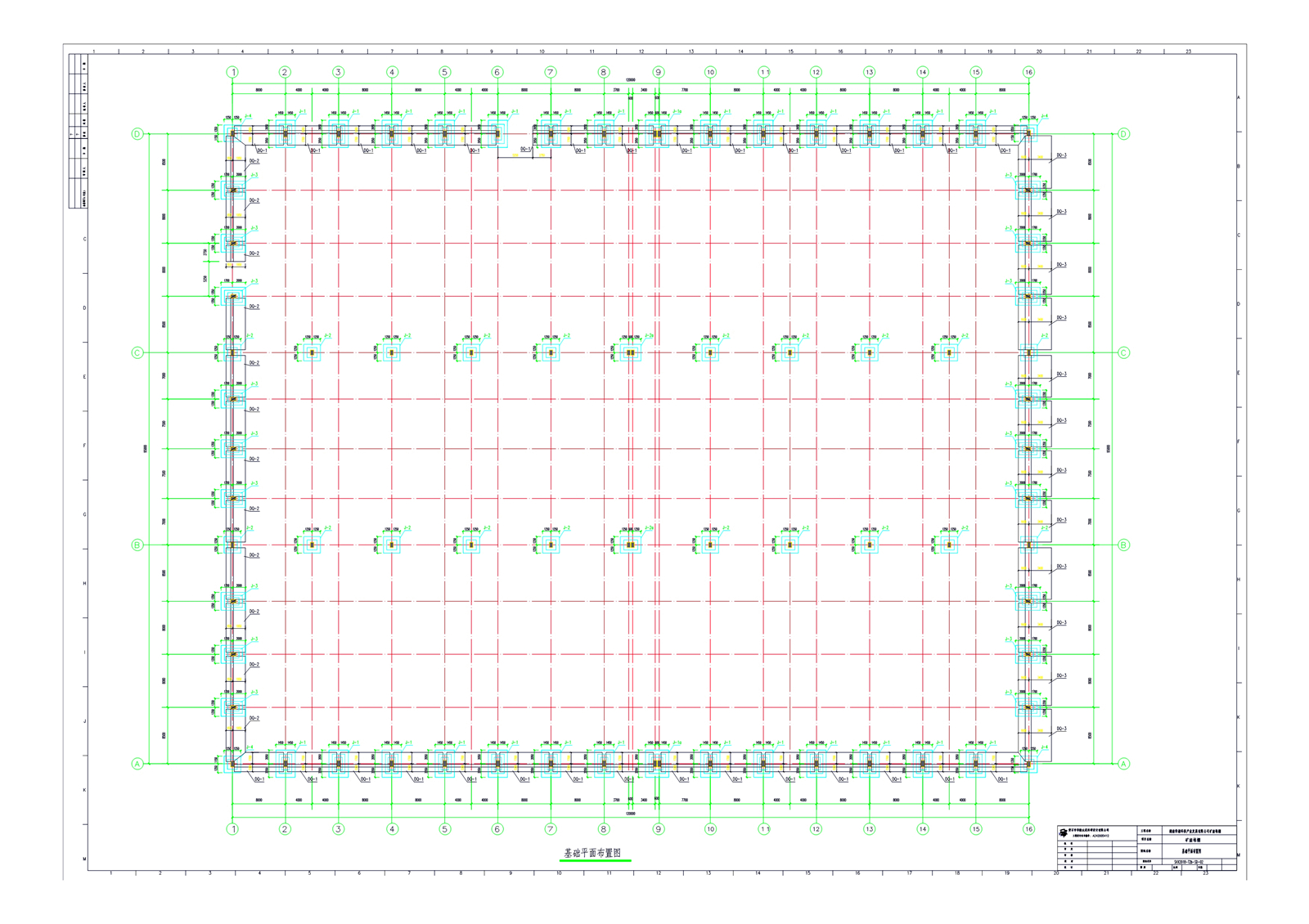

基础与地基设计

基础形式

该工程采用混凝土基础，根据地基承载力和建筑荷载进行了科学设计。基础中预埋钢板和连接件，便于上部钢结构的连接。

设计基准

• 场地类别：II类
• 地面粗糙度：B类
• 基本风压：0.35kN/m²（50年一遇）
• 基本雪压：0.45kN/m²
• 屋面活荷载：0.3kN/m²

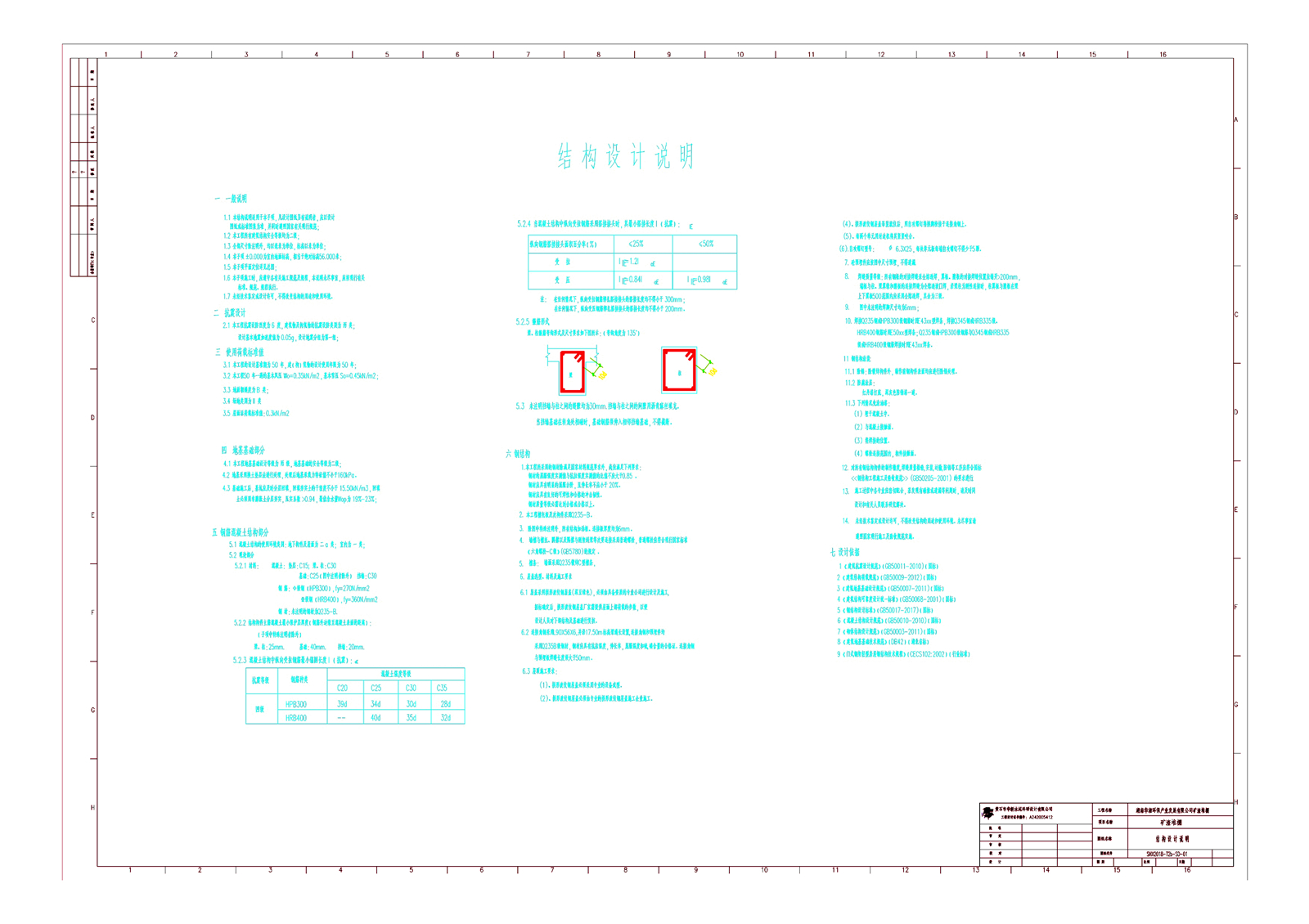

结构设计规范依据

安全等级与抗震设计

• 建筑结构安全等级：二级
• 设计使用年限：50年
• 抗震设防烈度：6度
• 抗震设防类别：丙类
• 设计基本地震加速度：0.05g
• 设计地震分组：第一组

主要设计规范

• 《建筑抗震设计规范》(GB50011-2010)
• 《建筑结构荷载规范》(GB50009-2012)
• 《建筑地基基础设计规范》(GB50007-2011)
• 《钢结构设计标准》(GB50017-2017)
• 《混凝土结构设计规范》(GB50010-2010)
• 《门式钢架轻型房屋钢结构技术规程》(CECS102:2002)

钢结构材料与焊接要求

钢材规格

• 检托板及次构件：Q235-B级钢材
• 连接角钢：L90×56×6，采用Q235B级钢材

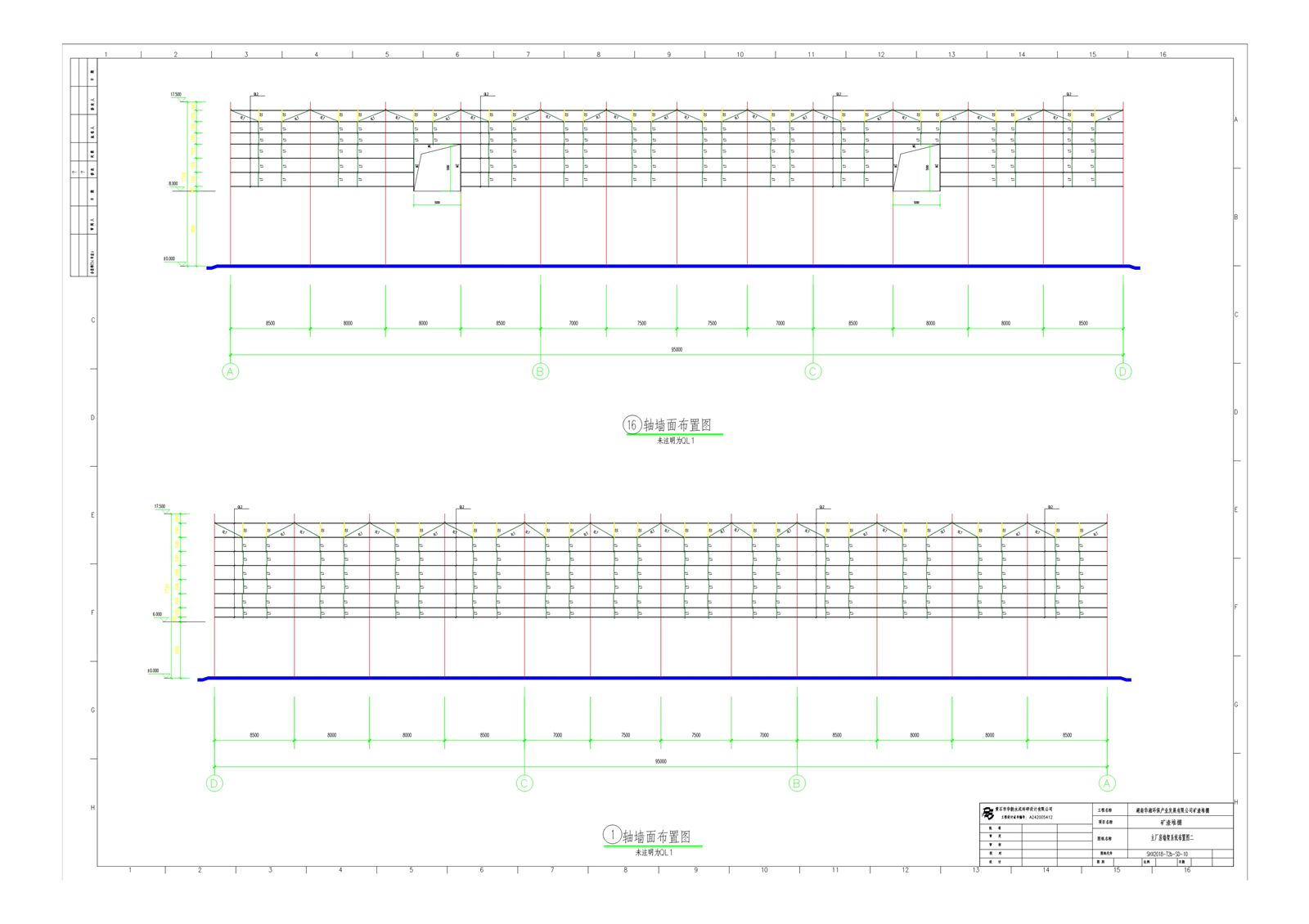

• 墙面檩条：Q235镀锌C型檩条

钢材要求

钢材应满足以下条件：

• 屈服强度与抗拉强度比值不应大于0.85
• 具有明显的屈服台阶，伸长率不小于20%
• 具有良好的可焊性和合格的冲击韧性
• 质量等级必须达到合格或以上

焊接工艺

焊接质量等级要求严格：

• 所有钢板对接焊缝采用全熔透焊
• 翼板、腹板的对接焊缝位置应错开≥200mm
• 端板与柱、梁翼缘和腹板连接采用全熔透坡口焊
• 焊脚尺寸一般为6mm，特殊位置按图纸标注

屋顶安装与施工要点

拱形屋盖安装

• 屋盖必须由具备资质的专业公司进行设计和施工
• 拱形波纹钢屋盖必须采用专业成型设备
• 屋盖吊装就位后，用自攻螺钉将拱脚栓接于连接角钢上
• 每两个单元用封边机将其紧紧咬合

连接规范

拱脚连接的自攻螺钉规格为6.3×25，每块单元板每端自攻螺钉不得少于5颗。连接角钢与预埋板焊缝长度须大于50mm。

防腐涂装

钢结构防腐处理采用：

• 除锈：除镀锌构件外，制作前钢构件表面均应进行除锈处理
• 涂装：红丹漆打底，深灰色防锈漆一道
• 免涂部分：埋于混凝土中、与混凝土接触面、焊接位置、螺栓连接范围内的接触面

工程质量控制

制作与安装规范

所有钢结构构件的制作精度、焊缝质量检验、安装、运输、防锈等工序应符合国标《钢结构工程施工及验收规范》(GB50205-2001)的要求进行。

专业配合

施工过程中各专业应密切配合，若发现有碰撞或遗漏等问题时，应及时同设计和有关人员联系研究解决。

预埋件安装

混凝土预埋件应按图中尺寸预埋，不得遗漏。预埋件的位置精度直接影响到上部钢结构的安装质量。

工程特点与创新

大跨度设计

该工程采用33米和29米的大跨度拱形屋盖，充分体现了拱形结构的优势，创造了宽敞的工业生产空间，无需内部支柱，提高了厂房的使用效率。

经济性

拱形屋面总重量253.455T，相对于传统钢架和屋面结构，用钢量更少，造价更经济。屋面板材1.35mm厚度的设计，在满足强度要求的同时，做到了优良化。

耐久性

采用彩色镀锌钢板，具有50年不变色、良好的抗腐蚀性能。特别是对于湖南地区的气候条件（潮湿多雨），这种材料的选择体现了长期的投资回报率考虑。

常见问题解答

为什么采用33米和29米两种跨度？

根据工业厂房的实际功能分区和生产工艺需求，不同区域对跨度的需求不同。33米和29米的组合既满足了不同功能区的需求，又保证了结构的经济合理性。

1.35mm厚的钢板足以承载工业厂房的荷载吗？

通过精确的结构设计计算，根据基本风压、雪压、屋面活荷载等设计参数，确定了1.35mm厚钢板能够满足强度和稳定性要求。这是在满足安全前提下的经济优良方案。

山墙为什么需要单独设置？

山墙不仅起到围护作用，更重要的是增加拱形屋面在风荷载下的稳定性。通过合理设置和连接，山墙能有效地传递水平风力到支座。

小结

湖南娄底33米大跨拱形屋顶工程是一个典型的工业建筑应用案例，充分展示了拱形波纹钢屋盖在大跨度、低造价、快速施工等方面的优势。江苏杰达钢结构工程有限公司参与此类工程的设计和施工，积累了丰富的经验。从工程方案设计、到拱形屋盖的生产、再到现场安装和质量验收，我们提供全套的专业服务，确保工程的安全、高效、经济。
