新疆阿勒泰22米跨牛棚拱形波纹钢屋盖图纸

新疆阿勒泰牛棚拱形波纹钢屋盖图纸

该图纸中所述工地位于新疆阿勒泰，用途是牛棚，跨度是22米，长度是97.5米，单栋牛棚的面积是2197平方米；

该牛棚屋顶结构是拱形波纹钢屋盖，需要使用1.3mm厚的680型瓦片；

该牛棚中注明屋顶是拱形波纹钢板，需由专业厂家制作安装 ；

牛棚拱形波纹钢屋盖图纸详情：

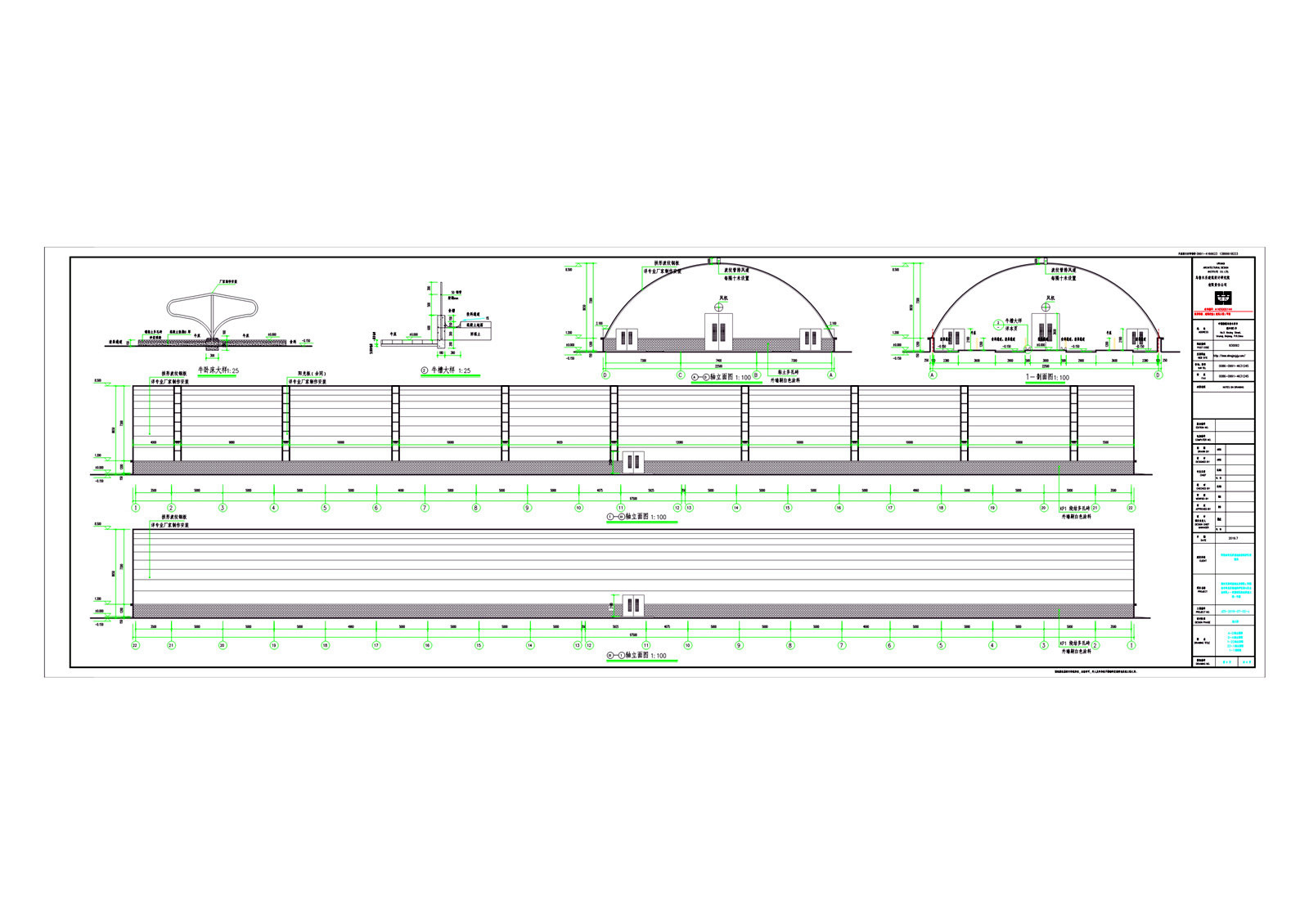

1.下图是牛棚拱形屋顶的平面设计施工图，除了牛舌的剖面图以外，还有侧立面图，可见牛舍的跨度是22.5米；

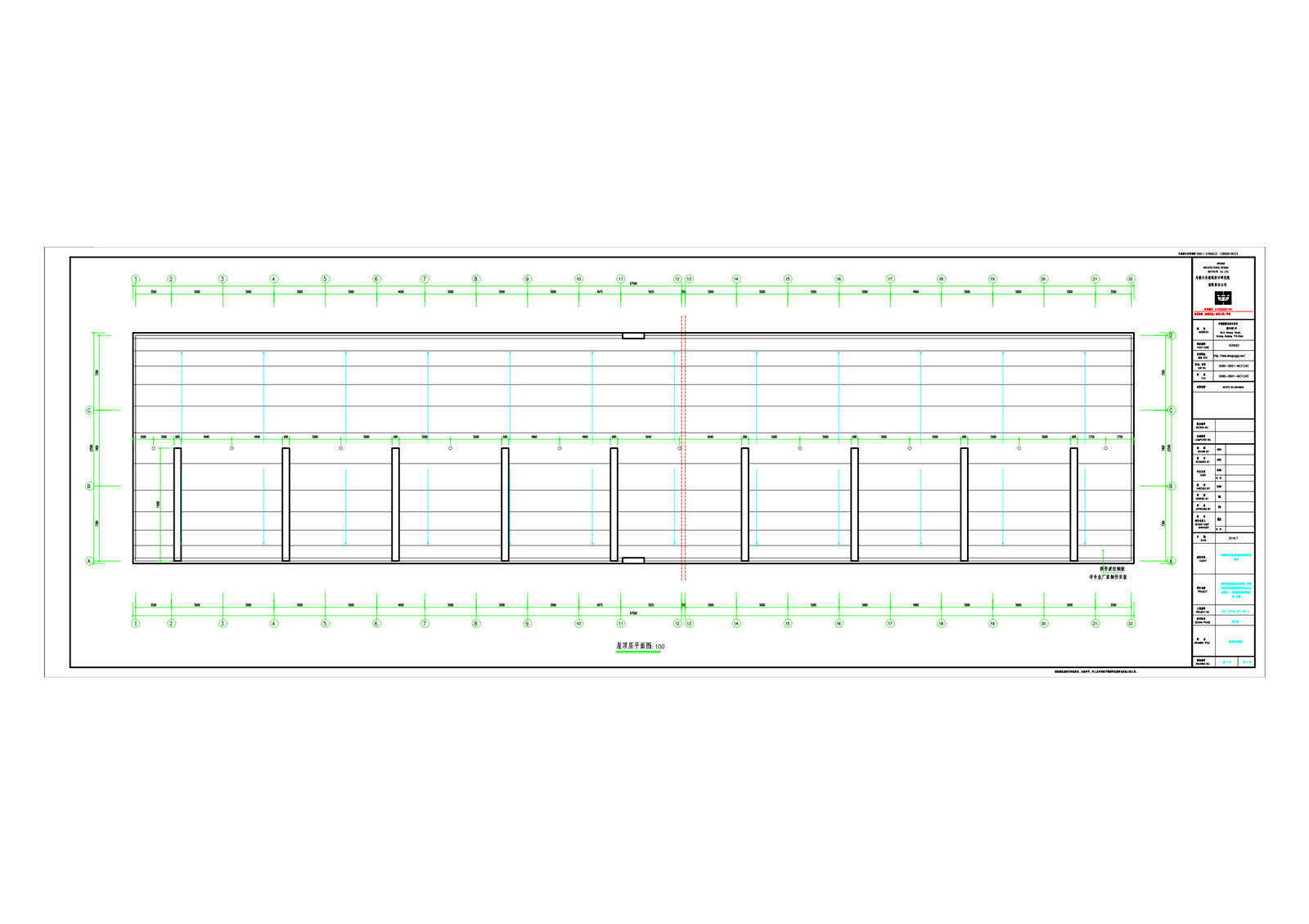

2.下图是牛舍的采光带布置图，可以看到牛舍需要在侧面每间隔10米安装一道采光带；

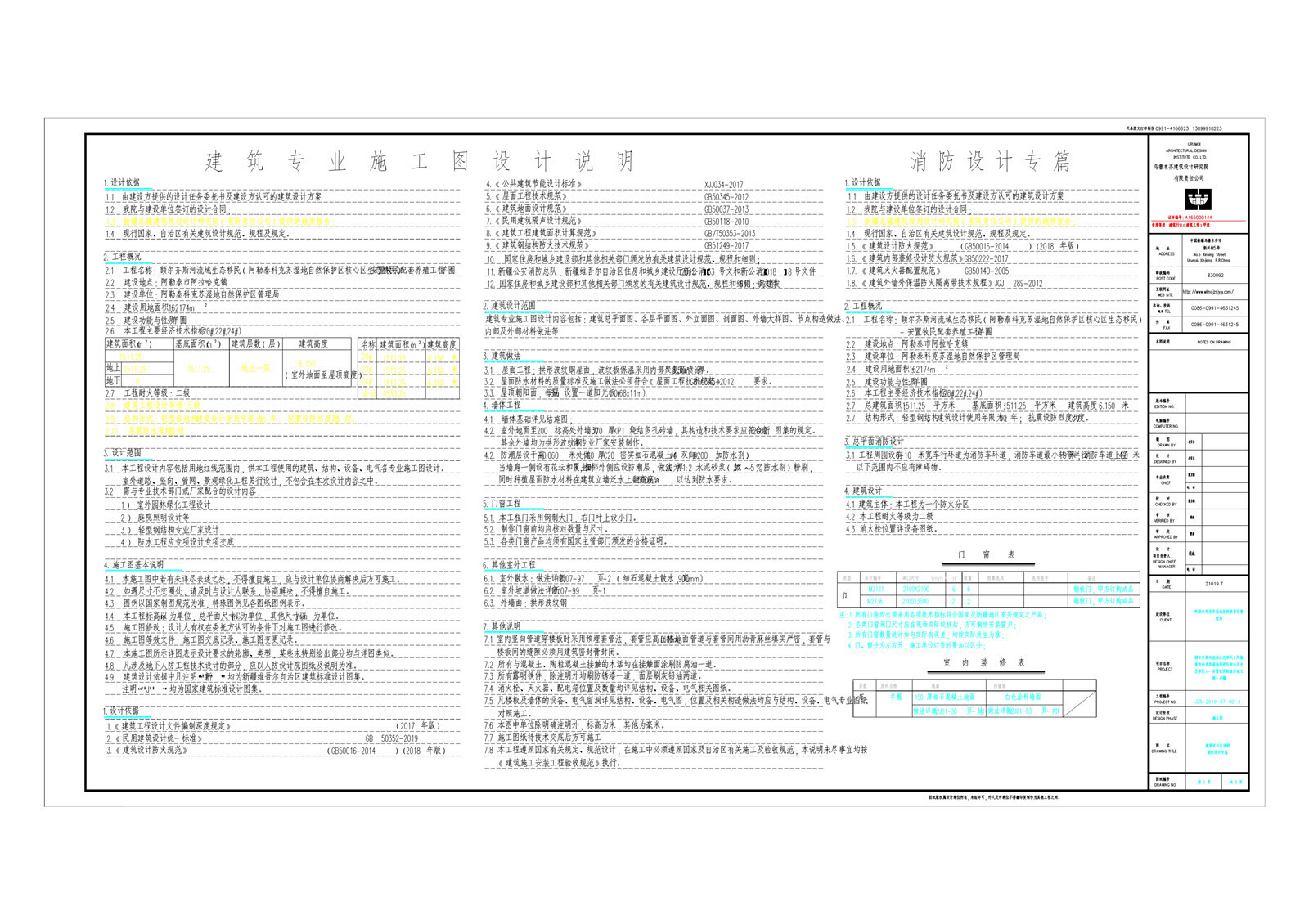

牛棚拱形波纹钢屋盖图纸详细建筑专业施工图设计说明：

牛舍设计依据

1.1由建设方提供的设计任务委托书及建设方认可的建筑设计方案

1.2我院与建设单位签订的设计合同;

1.3新疆北疆建筑规划设计研究院(有限责任公司)提供的地质报告;

1.4现行国家、自治区有关建筑设计规范、规程及规定。

工程概况

2.1工程名称:额尔齐斯河流域生态移民(阿勒泰科克苏湿地自然保护区核心区生态移民)-安置牧民配套养殖工程-牛圈

2.2建设地点:阿勒泰市阿拉哈克镇

2.3建设单位:阿勒泰科克苏湿地自然保护区管理局

2.4建设用地面积:162174平法米

2.5建设功能与性质:牛圈

2.6本工程主要经济技术指标:(2#,4#,7#,9#,12#,15#,17#)

3.设计范围

3.1本工程设计内容包括用地红线范围内,供本工程使用的建筑、结构、设备、电气各专业施工图设计。室外道路、竖向、管网、景观绿化工程另行设计,不包含在本次设计内容之中。

3.2需与专业技术部门或厂家配合的设计内容:

1、室外园林绿化工程设计

2、庭院照明设计等

3、、轻型钢结构专业厂家设计

4、防水工程应专项设计专项交底

4.施工图基本说明

4.1本施工图中若有未详尽表述之处,不得擅自施工,应与设计单位协商解决后方可施工。

4.2如遇尺寸不交圈处,请及时与设计人联系,协商解决,不得擅自施工。

4.3图例以国家制图规范为准,特殊图例见各图纸图例表示。

4.4本工程标高以m为单位,总平面尺寸以为单位,其他尺寸以mm为单位。

4.5施工图修改:设计人有权在委托方认可的条件下对施工图进行修改。

4.6施工图等效文件:施工图交底记录、施工图变更记录。

4.7本施工图所示详图表示设计要求的轮廓、类型,某些未特别绘出部分均与详图类似。

4.8凡涉及地下人防工程技术设计的部分,应以人防设计院图纸及说明为准。

4.9建筑设计依据中凡注明“新**J**”均为新疆维吾尔自治区建筑标准设计图集。注明“**J**”均为国家建筑标准设计图集。

4.《公共建筑节能设计标准》XJJ034-2017

5.《屋面工程技术规范》GB50345-2012

6.《建筑地面设计规范》GB50037-2013

7.《民用建筑隔声设计规范》GB50118-2010

8.《建筑工程建筑面积计算规范》GB/T50353-2013

9.《建筑钢结构防火技术规范》GB51249-2017

10.国家住房和城乡建设部和其他相关部门颁发的有关建筑设计规范、规程和细则;

11.新疆公安消防总队,新疆维吾尔自治区住房和城乡建设厅新公消【2015】33文和新公消【2018】8号文件

12.国家住房和城乡建设部和其他相关部门颁发的有关建筑设计规范、规程和细则;乌建发540号文件

2.建筑设计范围

建筑专业施工图设计内容包括:建筑总平面图、各层平面图、外立面图、剖面图、外墙大样图、节点构造做法、内部及外部材料做法等

3.建筑做法

3.1屋面工程:拱形波纹钢屋面,波纹板保温采用内部聚氨酯喷涂3.5cm厚。

3.2.屋面防水材料的质量标准及施工做法必须符合《屋面工程技术规范》GB50345-2012要求。

3.3.屋顶朝阳面,每隔8m设置一道阳光板(0.68x15m).

4.墙体工程

4.1墙体基础详见结施图;

4.2.室外地面至1.200标高处外墙为370厚KP1烧结多孔砖墙,其构造和技术要求应符合新12G02图集的规定。其余外墙均为拱形波纹钢  ,详专业厂家安装制作。

相邻外侧应设防潮层,做法为20厚1:2水泥砂浆(加防水剂)粉刷,同时种植屋面防水材料在建筑立墙泛水上翻高度≥500mm,以达到防水要求。

5.  门窗工程

5.1.本工程门采用钢制大门,右门叶上设小门。

5.2.制作门窗前均应核对数量与尺寸。

5.3.各类门窗产品均须有国家主管部门颁发的合格证明。

6.其他室外工程

6.1.室外散水:做法详新

6.2.室外坡道做法详新12J07-99页-1门

6.3.外墙面:拱形波纹钢注:

7.其他说明

7.1室内竖向管道穿楼板时采用预埋套管法,套管应高出楼地面

0.05m.管道与套管间用沥青麻丝填实严密,套管与楼板间的缝隙必须用建筑密封膏封闭。

7.2所有与混凝土、陶粒混凝土接触的木活均在接触面涂刷防腐油一道。

7.3所有露明铁件,除注明外均刷防锈漆一道,面层刷灰铅油两道。

7.4消火栓、灭火器、配电箱位置及数量均详见结构、设备、电气相关图纸。

7.5凡楼板及墙体的设备、电气留洞详见结构、设备、电气图,位置及相关构造做法均应与结构、设备、电气专业图纸  对照施工。

7.6本图中单位除明确注明外,标高为米,其他为毫米。

7.7施工图纸待技术交底后方可施工

7.8本工程遵照国家有关规定、规范设计,在施工中必须遵照国家及自治区有关施工及验收规范,本说明未尽事宜均按  《建筑施工安装工程验收规范》执行。
