浙江杭州余杭粮库拱形屋盖工程设计方案

本文介绍浙江省杭州市余杭区某粮食储备库的大型拱形屋盖工程。该项目为新建粮库屋顶设计，采用单栋13.5米跨、60米长的拱形波纹钢屋盖，单座屋顶建筑面积960平方米。屋盖采用1.2mm厚上海宝钢彩涂卷，矢跨比为1:4（约0.25），建筑设计和结构设计均严格遵循国家规范和行业标准。

工程规模与基本参数

项目概况

• 项目地点：浙江省杭州市余杭区
• 项目类型：粮食储备库屋顶
• 建筑用途：粮食仓储
• 建筑结构：地上一层
• 总建筑面积：928-960平方米（单栋）
• 建筑高度：13.68米（室外地坪至屋顶）
• 设计使用年限：25年
• 耐火等级：二级

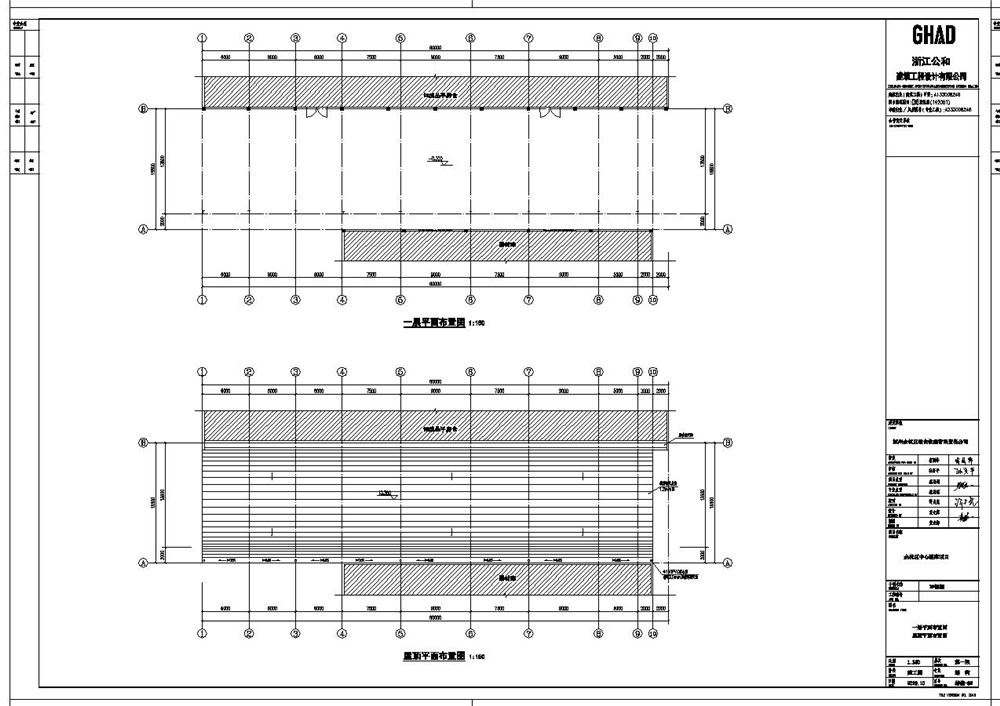

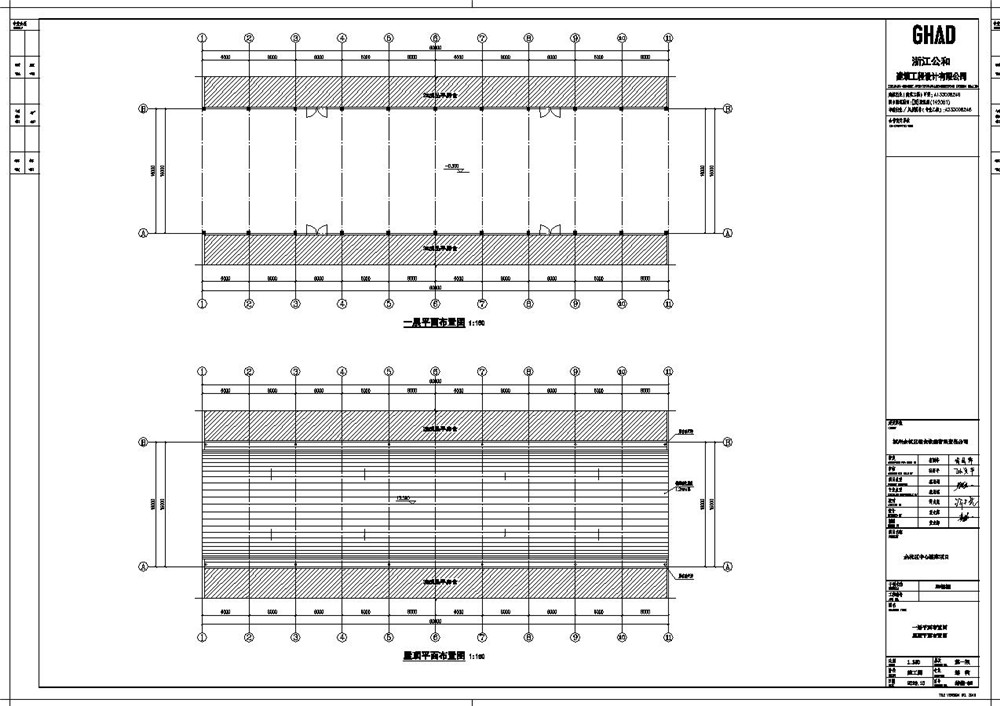

屋盖结构参数

• 屋盖形式：拱形波纹钢屋盖（无内部支柱）
• 跨度：13.5米
• 长度：60米
• 矢跨比：1:4（高约3.4米）
• 板材厚度：1.2mm
• 板材材质：TS280GD（屈服强度280MPa，抗拉强度360MPa）
• 板宽：914mm（标准宽度）
• 颜色：业主指定（通常为海蓝色、灰色等）

下部结构形式

• 下部结构：原有混凝土结构，局部增加钢柱支撑
• 屋盖支座：在混凝土或钢柱顶部设置钢制支座
• 基础：混凝土独立基础或桩基础
• 抗震设防：6度（设计地震加速度0.05g）
• 建筑安全等级：二级

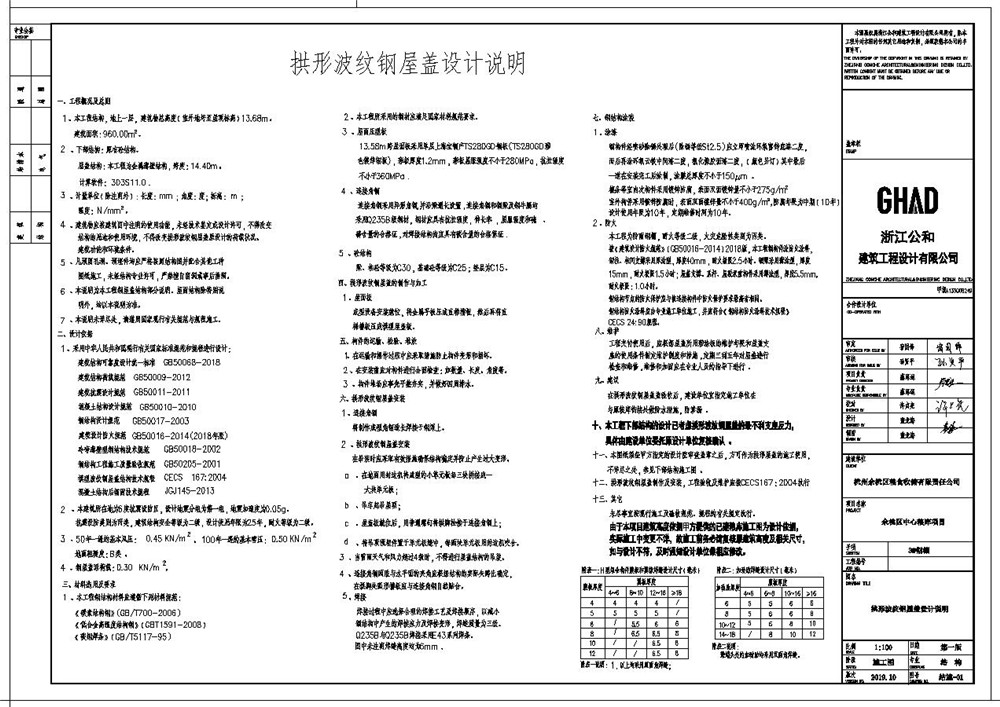

设计指标与规范依据

气候与荷载参数

• 基本风压：0.45kN/m²（50年一遇）
• 基本雪压：0.50kN/m²（100年一遇）
• 地面粗糙度：B类（城市郊区）
• 屋面活荷载：0.30kN/m²（维修和检查荷载）
• 地震设防烈度：6度

设计遵循的主要规范

• 《建筑结构可靠度设计统一标准》GB50068-2018
• 《建筑结构荷载规范》GB50009-2012
• 《钢结构设计规范》GB50017-2017
• 《拱形波纹钢屋盖结构技术规程》CECS167:2004
• 《建筑设计防火规范》GB50016-2014
• 《钢结构工程施工质量验收规范》GB50205-2001

屋盖材料与工艺设计

彩涂卷规格与性能

• 品牌：上海宝钢（或同等品质）
• 牌号：TS280GD
• 厚度：1.2mm
• 镀锌量：不小于180g/m²（国标要求）
• 涂层厚度：不小于20μm
• 盐雾试验：≥500小时（中等防腐环境适用）
• 性能：耐候性强，长期不褪色，具有防锈防腐性能

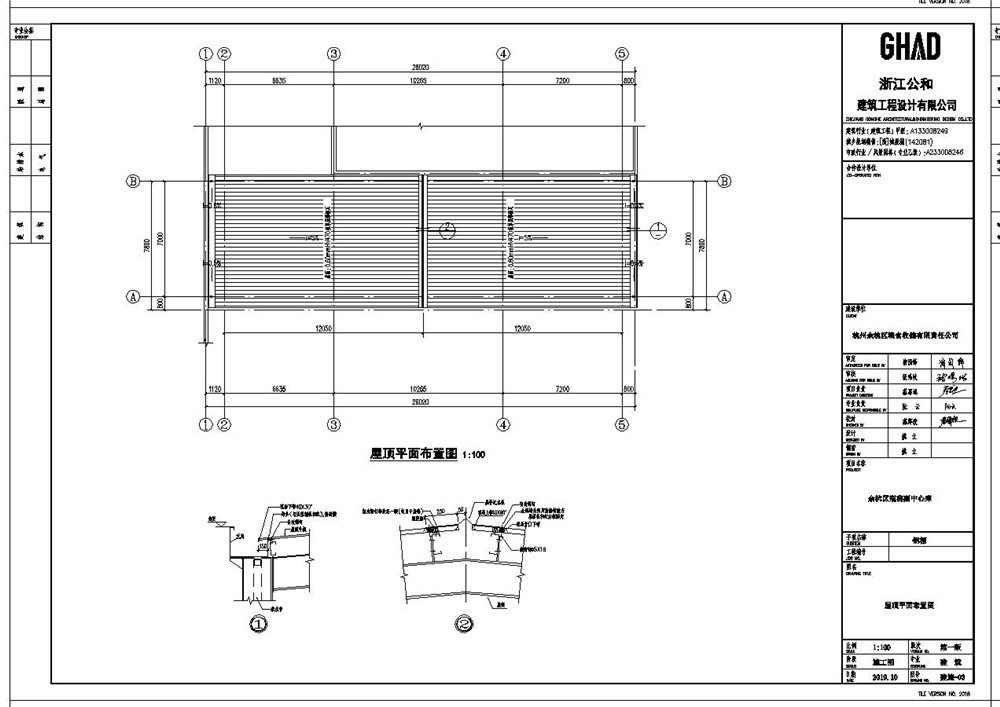

屋盖成型与安装

• 成型设备：无梁拱设备，将平板压成直梯形波纹，再压成拱形
• 板型：YT6118型梯形槽截面
• 拱脚连接：自攻螺钉与通长连接铁件连接，每个波谷处不少于3颗
• 相邻屋盖咬合：采用专用封边机进行机械咬合
• 防水密封：屋盖交接处、天沟处采用专业防水材料密封

矢跨比选择的理由

• 矢跨比1:4（即0.25）意味着屋面拱高约3.4米，较为陡峭
• 优点：内部空间显得更高大敞亮；屋面排水更顺利，不易积水
• 劣势：屋面自重结构应力相对增大，对下部支座要求更高
• 适用：本项目采用此比例是为了充分利用内部高度，便于粮食堆放

建筑防水与排水系统

屋面防水设计

• 防水等级：Ⅱ级（中等防水标准）
• 屋面排水方式：有组织排水，屋面坡度1%
• 天沟形式：内天沟，与屋面贴合
• 落水管：每柱距设一个落水口，直径110mm
• 补充防水：屋盖与支座、天沟等细部接缝处用防水胶密封

细部防水处理

• 屋盖与支座交接：采用L形或U形防水收边
• 屋盖相邻接缝：除机械咬合外，可在接缝处涂防水胶
• 天沟排水：坡度确保雨水自然流向落水口，无积水
• 山墙与屋盖交接：采用专用过渡板和密封胶，防止侧漏

钢结构设计与防火防腐

钢结构材料等级

• 连接角钢：Q235B钢或Q345B钢
• 下部梁柱：Q235B钢（轻型结构）或根据计算选定
• 焊条等级：E43型焊条（对应Q235B钢）
• 高强螺栓：根据连接受力要求选用

防火保护

• 耐火等级：二级
• 钢柱防火涂料：不燃型，厚度约40mm，耐火极限2.5小时
• 钢梁防火涂料：薄涂型，厚度约15mm，耐火极限1.5小时
• 屋面承重构件：薄涂型，厚度约5.5mm，耐火极限1.0小时

防腐处理工艺

• 除锈：抛丸除锈至St2.5级（国际标准）
• 底漆：环氧富锌底漆，总厚度不小于150μm
• 中间漆：环氧云铁中间漆
• 面漆：氯化橡胶面漆，颜色可根据要求选定
• 防腐年限：中期防腐，设计年限10年，之后需定期维护

常见问题解答

1.2mm与1.0mm厚度相比有何优势？

1.2mm厚屋盖相比1.0mm的优势包括：强度更高，可承载更大的风压和雪压；刚度更好，变形量更小，内部空间感更稳定；长期耐用性更强，不易出现波纹疲劳破裂。虽然成本稍高，但从30年使用寿命考虑，性价比更好。

矢跨比1:4与1:5哪个更好？

1:4（0.25）比例屋面较陡峭，内部高度充分利用，排水性能好；1:5（0.20）比例屋面较平缓，屋面自重和结构应力相对较小，下部支座成本更低。选择应根据具体需求：若强调内部空间利用，选1:4；若强调经济性，选1:5。本项目选1:4是为了粮食堆放空间最大化。

屋面能否直接承载太阳能光伏板？

理论上可以，但需要进行专门的承载力计算。太阳能板增加的荷载（约20-30kg/m²）需要在屋盖设计时考虑。如果原设计未考虑，则需要补加支撑或加强屋面结构，建议咨询原设计单位。

定期维护和检查的周期是多久？

建议每年进行一次全面检查，内容包括：屋面是否有裂缝或鼓起；防水涂料是否褪色或剥落；天沟排水是否畅通；任何渗漏迹象。对于防腐涂料，建议每3-5年进行一次检查和补漆，确保长期防腐效果。

小结

浙江杭州余杭粮库的拱形屋盖工程代表了现代粮食仓储建筑的设计水平。通过采用1.2mm厚宝钢高品质彩涂卷、合理的矢跨比设计、完善的防水防火防腐体系，既确保了建筑的安全可靠，也提高了粮食储存的环境质量。该项目严格遵循《拱形波纹钢屋盖结构技术规程》和各项建筑规范，从设计、材料选择、工艺施工到竣工验收，都体现了高标准高质量的工程品质。江苏杰达钢结构工程有限公司可为类似的大型粮库、仓储建筑提供专业的屋顶工程解决方案。
