拱形屋顶安装节点详解_18种构造方案

拱形屋顶的安装质量取决于节点构造的合理性。本文介绍了18种常用的拱形屋顶安装节点，涵盖单跨、连跨、圆形天沟、山墙连接等多种工况，为工程施工和设计提供详细参考。

节点设计的基本原则

拱形屋顶节点的设计应遵循以下原则：

• 传力清晰，确保屋盖荷载安全传递到支座
• 构造简洁，便于现场施工和质量控制
• 防水可靠，防止雨水侵入和锈蚀
• 易于维护，便于后期检修和加固

单跨屋顶的安装节点

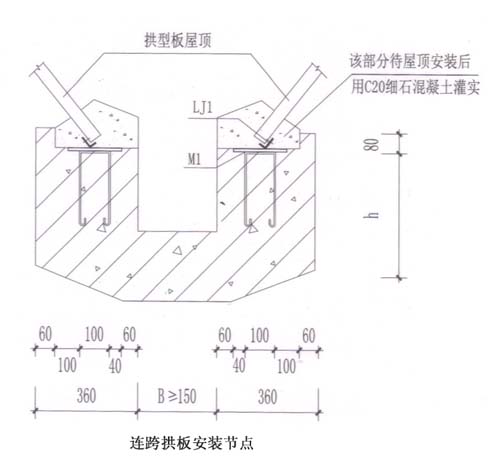

1. 连跨拱形屋顶板安装节点

连跨拱形屋顶是指多个相邻屋盖相连的形式。节点处需要：确保相邻屋盖板之间的对接紧密，防止水渗漏；采用专用的连接件或搭接方式增强结构的连续性；适当预留伸缩空间以适应温度变化。

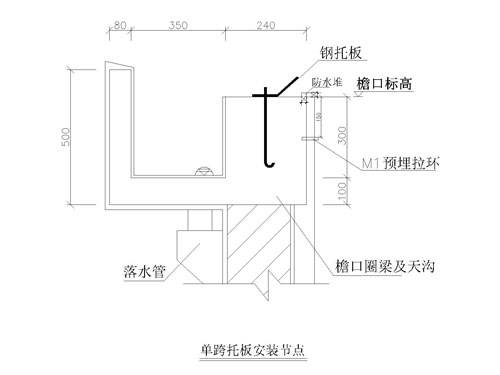

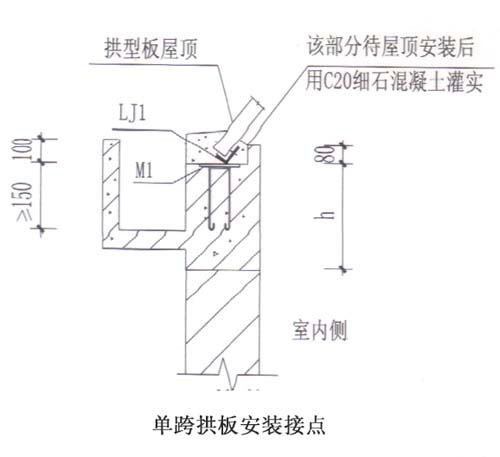

2. 单跨拱形屋顶板安装节点

单跨屋顶是指屋盖与两根独立支座相连。节点处理包括：屋盖板与支座的贴合面要完全吻合；使用垫片调整标高差；采用螺栓或焊接方式固定；拱脚处必须进行防水处理。

混凝土天沟的连接节点

3. 混凝土天沟安装节点

混凝土天沟是用于屋顶排水的构件。节点需要：天沟与屋盖底面紧密接触；屋盖板与天沟的两端均需密封；天沟内部应光滑便于排水；支座处应有足够的承载力以承受天沟自重和积水荷载。

4. 下预埋件的拱形波纹钢屋盖安装节点（混凝土天沟）

预埋件在混凝土中提前埋设，屋顶安装时直接与预埋件连接。该节点的优点是：安装简洁快速，无需现场复杂的钻孔和焊接；预埋件强度可靠，传力效果好；便于质量控制。节点处应使用C20细石混凝土填充和压实，确保屋盖与天沟之间无空隙。

预埋件的连接形式

5. 单跨拱形屋顶安装节点（预埋螺栓）

预埋螺栓是将螺栓在混凝土浇筑时埋入其中，屋盖直接螺栓连接。特点是：加工简单，成本低；安装快速方便；适合小跨度和中等跨度的屋顶。螺栓应采用防锈处理，螺母应安装防松垫圈。

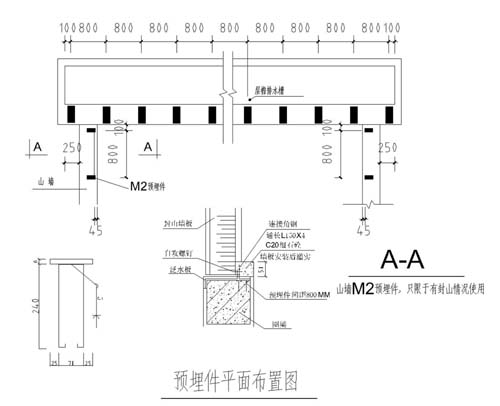

8. 预埋件平面布置图（铁板预埋件）

铁板预埋件是将钢板埋入混凝土，屋盖通过焊接或螺栓连接到钢板上。优点是：传力可靠，可承受较大的集中力；灵活性强，屋盖固定位置易于调整；结构刚度好。缺点是加工成本较高，需要在钢结构加工厂预先制作和质检。

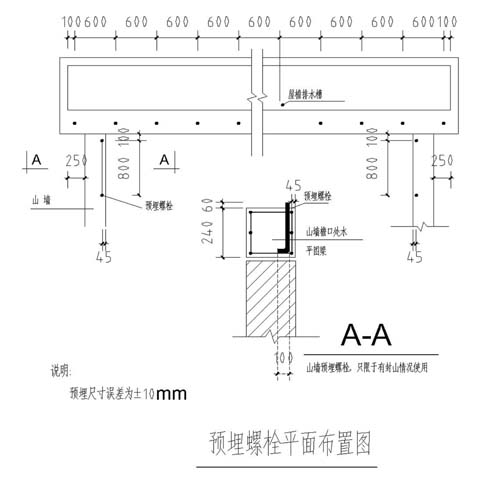

9. 预埋螺栓平面布置图

预埋螺栓平面布置图展示了螺栓在支座处的分布和间距。合理的布置能够：均匀分散屋顶荷载；防止局部受力过大导致混凝土破裂；便于安装时的对接和定位。螺栓间距通常为0.5～1.0m。

山墙与屋顶的连接

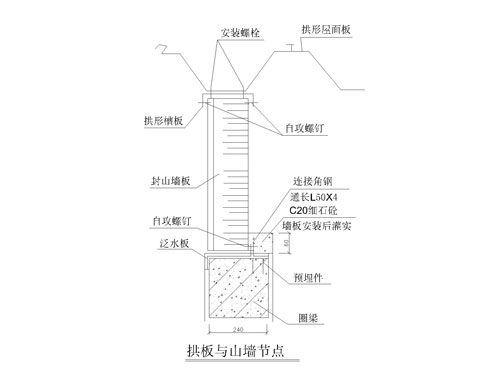

6. 拱形屋顶单元板与山墙连接节点

山墙与屋顶的连接是防水的关键位置。该节点应包括：屋顶两端与山墙密贴；采用防水胶或防水布进行密封；设置泛水板或转角构件防止雨水从接缝处渗入；山墙与屋顶的夹角应进行精细处理。

7. 拱形屋顶与混凝土山墙安装节点

当山墙为混凝土结构时，屋顶板直接贴靠在混凝土表面。节点处理需要：混凝土表面事先凿毛以增加粘着力；屋顶与混凝土之间填充防水胶；两端接缝处采用弹性防水材料密封；山墙顶部应设置导水坡，防止雨水积留。

连跨屋顶的特殊节点

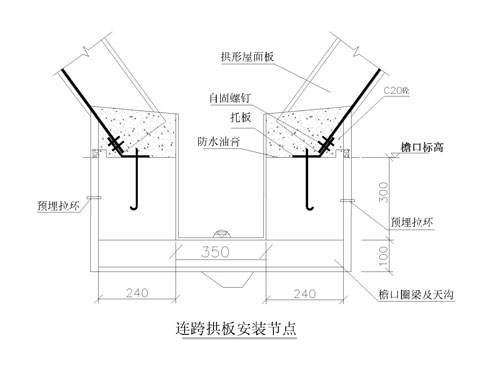

10. 混凝土天沟的连跨拱形屋顶安装节点

连跨屋顶在中间支座处，两个屋盖板相接。此处理应注意：相邻屋盖板的搭接或对接方式；中间支座与两侧屋盖的连接强度；防水处理的延续性；整体性能的协调一致。每跨屋盖都需要使用混凝土压实，确保与天沟紧密贴合。

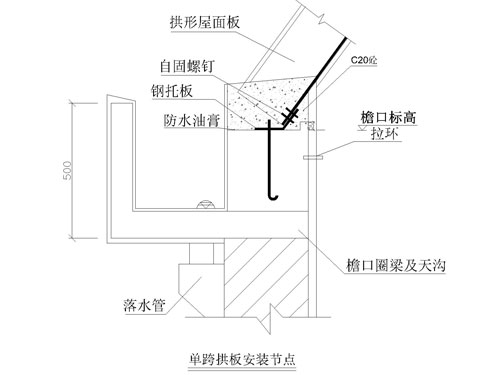

11. 单跨拱板安装节点（拱脚防水处理）

屋顶的拱脚处是最容易漏水的部位。该节点应：在拱脚与支座间涂抹防水油膏或防水胶；使用防水布包裹拱脚处；设置泛水板引导雨水流向排水口；定期检查维护此处的防水状况。

12. 连跨拱形屋顶单元板的安装节点

连跨屋盖由多个单元板组合而成。节点处理包括：确保各单元板对接处的紧密和对齐；采用连接件或搭接方式增强整体性；防止相邻屋盖因温度变化产生的应力；分段进行防水处理，逐步向下延伸。

13. 单一跨度拱形屋顶板材的安装节点

标准单跨屋顶板的安装需要：屋顶板与支座面的接触面积足够大；底部支座与上部屋盖板之间无空隙；螺栓或其他紧固件均匀分布；屋顶板的应力均匀分散到支座。

14. 单一跨度拱形屋顶预埋螺栓与钢托板的焊接节点

当采用钢构支座时，预埋螺栓需要焊接到钢托板上。该节点的关键是：焊缝质量必须可靠，防止疲劳破坏；螺栓位置准确，便于屋盖对接；焊后进行防锈处理；保证整个钢支座系统的强度和刚度。

山墙小檐口与过渡节点

15. 拱形屋顶与山墙安装的节点（小檐口）

小檐口是屋盖伸出山墙的部分，用于保护山墙不被雨淋。处理方式包括：小檐口板材的折弯形式；与山墙连接的方式；伸出长度的选择（通常为300～500mm）；防水胶的施工。该处构造应既防水又能承受风荷载。

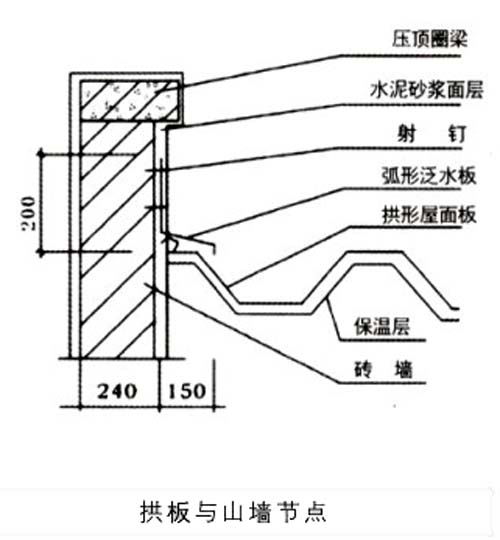

16. 拱形屋顶与原有建筑山墙的节点（弧形泛水板）

当屋顶与原有建筑山墙相连时，需要使用弧形泛水板作为过渡。泛水板的作用是：引导屋顶的排水沿着弧线流向两端；防止雨水在交界处积留；加强与原墙体的密贴；美观协调两个建筑的交界面。

预埋螺栓的规格与布置

17. 预埋螺栓使用规格（M20螺纹钢）

预埋螺栓通常采用M20型号的螺纹钢。设计要点：螺栓直径选择应考虑屋顶跨度和荷载大小；出混凝土面的高度为±100mm，便于屋盖安装时的调整；螺栓应采用防锈处理（热镀锌）；每根螺栓的承载力应进行验算。

18. 预埋铁板结构形式的混凝土平面布置图

预埋铁板在平面上的布置应：按照屋顶荷载的分布合理安排；确保屋顶的所有支点都有对应的预埋件；相邻预埋件间距应均匀，通常为1～2m；铁板与混凝土的粘结面要充分，防止松动或脱落。

施工中的质量控制

节点施工的质量控制重点包括：

• 预埋件的位置精度：允许偏差±5mm
• 屋盖板与支座间的接触：应达到80%以上的接触面积
• 螺栓的紧固力：应按照规范要求逐件检查和记录
• 防水材料的施工：应在干燥条件下进行，厚度均匀
• 隐蔽工程的验收：每道工序完成后进行检验和记录

常见问题

预埋件和现场连接各有什么优缺点？

预埋件优点：安装快速，质量易控制；缺点：需要提前精确设计和加工。现场连接优点：灵活调整，适应现场变化；缺点：施工复杂，质量难以保证。应根据工程规模和工期选择。

拱脚防水为什么特别重要？

拱脚是屋顶最低点，雨水容易积留。若防水不到位，雨水会渗入支座处的混凝土，导致钢构生锈、混凝土腐蚀，大大缩短结构寿命。必须采用防水胶、防水布等多层防护措施。

不同的节点类型应该如何选择？

选择依据主要有：屋顶的跨度和荷载大小；工期要求；施工条件和机械配置；成本预算。江苏杰达钢结构工程有限公司可根据具体项目情况为你推荐最合适的节点构造方案。

小结

拱形屋顶的18种节点展示了该结构形式的多样化应用。合理的节点构造是保证屋顶安全、防水、耐用的基础。设计和施工中应根据工程具体情况，选择最为经济合理的节点形式，并严格按照规范和图纸进行施工，确保每一个细节都符合要求。江苏杰达钢结构工程有限公司在大量工程实践中积累了丰富的节点设计和施工经验，可为各类屋顶项目提供专业的技术指导和施工支持。
