四川达州渠县水泥料棚拱形波纹钢屋盖施工图纸

拱形屋顶厂家 2022-06-11 09:32:52 图纸图集 1686 ℃ 0 评论

本图纸是四川达州渠县某水泥厂物料棚的拱形波纹钢盖结构的图纸，用于临时存储成品水泥的用途。

本图纸的主体结构为钢结构，下部使用８根钢柱作为横向的主体，侧面使用４根钢柱作为山墙处的抗风柱。

本图纸所示的拱形屋顶的拱高为２．２米，主要是因为该建筑的高度不得高于侧面墙体的建筑高度，下面请杰达技术员吴仕宽先生带我们来看一下详细的图纸。

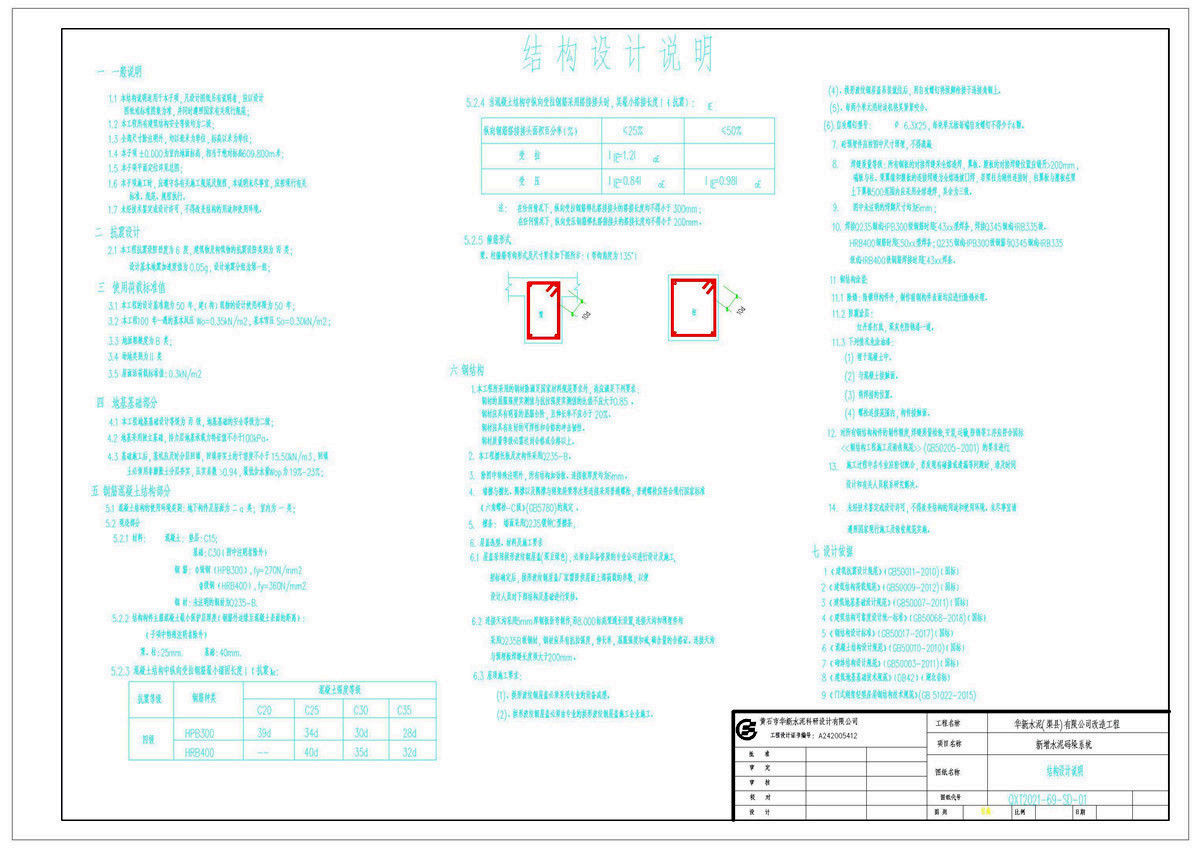

首先我们看一下本水泥厂封闭拱形屋顶结构的设计说明文件，本文件对钢结构件部分的施工提出了一下６点要求：

１．本工程所采用的钢材除满足国家材料规范要求外，尚应满足下列要求：

钢材的屈服强度实测值与抗拉强度实测值的比值不应大于０．８５　。

钢材应具有明显的屈服台阶，且伸长率不应小于　２０％。

钢材应具有良好的可焊性和合格的冲击韧性。

钢材质量等级必需达到合格或合格以上。

２．本工程檩托板及次构件采用Ｑ２３５－Ｂ。

３．除图中特殊注明外，所有结构加劲板、连接板厚度均为６ｍｍ。

４．墙檩与檩托、隅撑以及隅撑与刚架斜梁等次要连接采用普通螺栓，普通螺栓应符合现行国家标准《六角螺栓－Ｃ级》（ＧＢ５７８０）的规定　。

５．檩条：墙面采用Ｑ２３５镀锌Ｃ型檩条，

６．　屋盖选型、材料及施工要求

６．１　屋盖采用拱形波纹钢屋盖（深豆绿色），必须由具备资质的专业公司进行设计及施工，招标确定后，拱形波纹钢屋盖厂家需提供屋面上部荷载的参数，以便设计人员对下部结构及基础进行复核。

６．２　连接天沟采用５ｍｍ厚钢板折弯制作，沿８．０００标高梁通长设置，连接天沟和预埋件均采用Ｑ２３５Ｂ级钢材，钢材应具有抗拉强度，伸长率，屈服强度和硫，磷含量的合格证。连接天沟与预埋板焊缝长度须大于２００ｍｍ。

６．３　屋顶施工要求：

（１）、拱形波纹钢屋盖必须采用专业的设备成型。

（２）、拱形波纹钢屋盖必须由专业的拱形波纹钢屋盖施工企业施工。

下图为该水泥厂拱形波纹钢盖部分的屋顶平面布置图，可以看到它的跨度为２１米，长度为４６米。

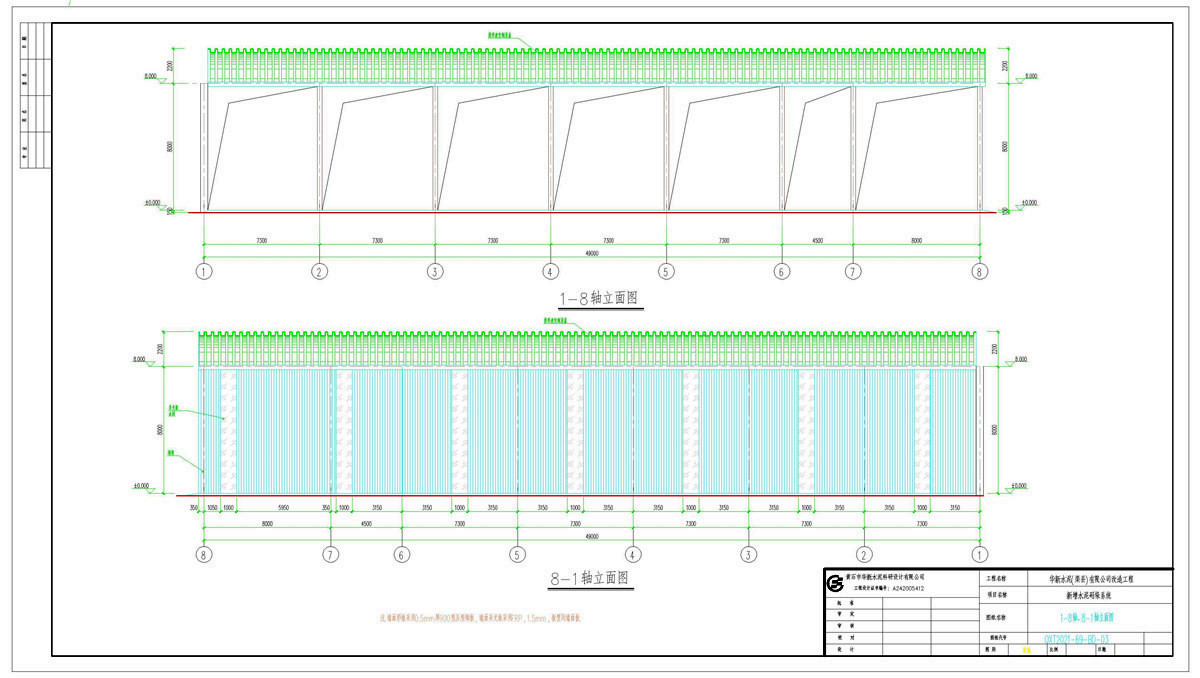

下图为这一份图纸中所示的钢结构拱形屋顶的轴立面图，可以看到下部为８根钢柱，墙面需要安装檩条，侧面需要安装９０型亚型瓦片，及安装透明采光带。

下图为水泥厂拱形屋顶的Ａ－Ｄ面轴立面图，可以看到山墙处墙面需要安装三道采光带，顶部山墙同样使用拱形屋顶的直槽板，搭建成波纹钢板山墙

目前本图纸中所示的拱形波纹钢屋盖建筑已经于２０２１年１２月份竣工，您对图纸有哪些不会的地方，可以在本文下方留言。
