浙江金华某粮库新建仓间罩棚施工图纸

拱形屋顶厂家 2022-06-11 14:14:42 图纸图集 3341 ℃ 0 评论

本图纸是浙江金华某粮食储备库仓间罩棚的图纸，该粮库一共需要施工拱金属拱形波纹屋面仓间罩棚共两栋。

使用的基本材质是ＴＳ２８０ＧＤ＋Ｚ，抗拉、抗压和抗弯强度设计时大约２３５ｋｐａ的彩图版制作参仓间罩棚，仓间罩棚结构的基础版型是２４０型板材，厚度是１．０ｍｍ。

下面我们来请杰达技术员吴仕宽先生来看一下详细内容。

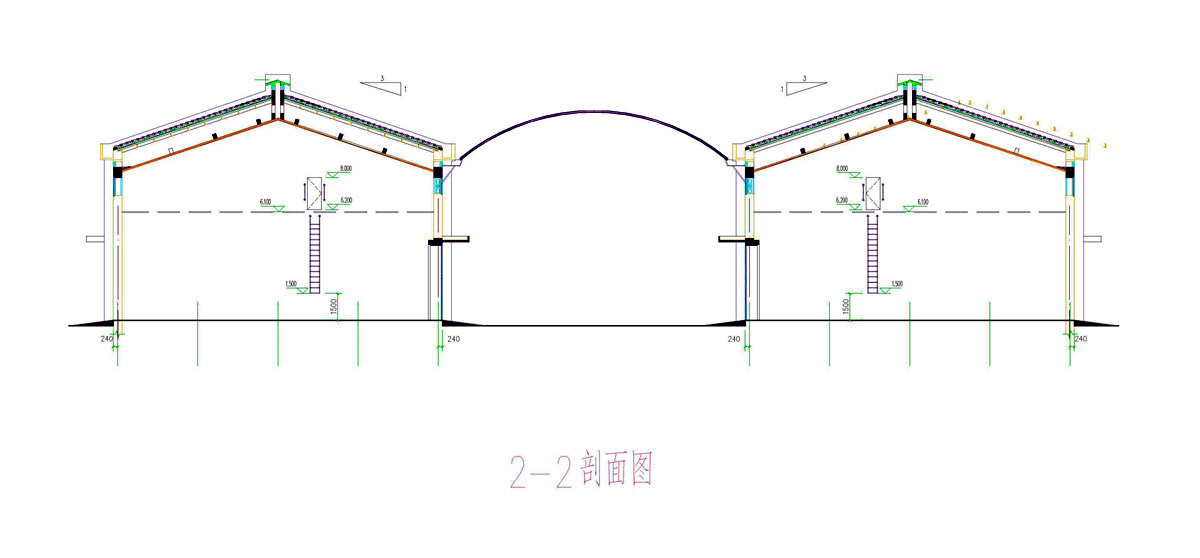

下图为该粮库仓间安装仓间罩棚的剖面图，可以看到原有粮库是使用框架结构制作而成，原有的屋顶是混凝土框架结构的．我们需要在原有粮库的原有建筑的侧面上安装钢结构牛腿，在钢结构牛腿上安装仓间罩棚。

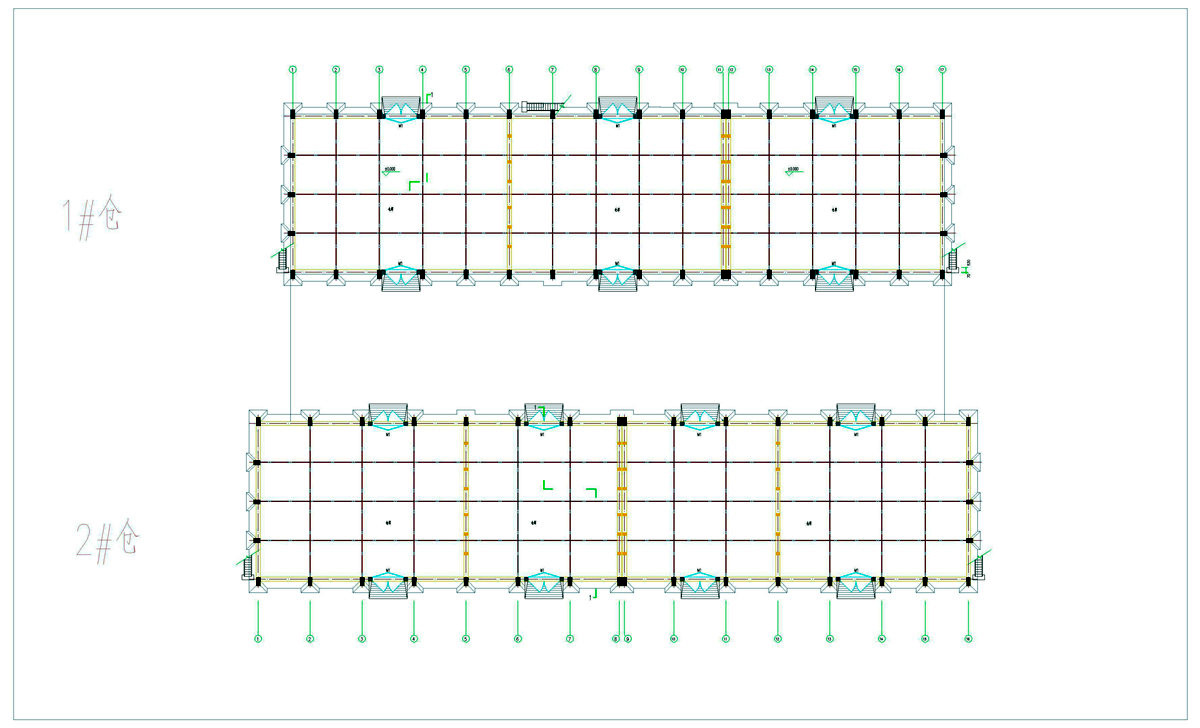

下图为在粮食储备库之间安装仓间罩棚的平面布置图，我们可以按看到原有两栋梁库的建筑的长度是不一样的，我们只取其中短的一栋建筑长度来作为新建仓间罩棚的长度．

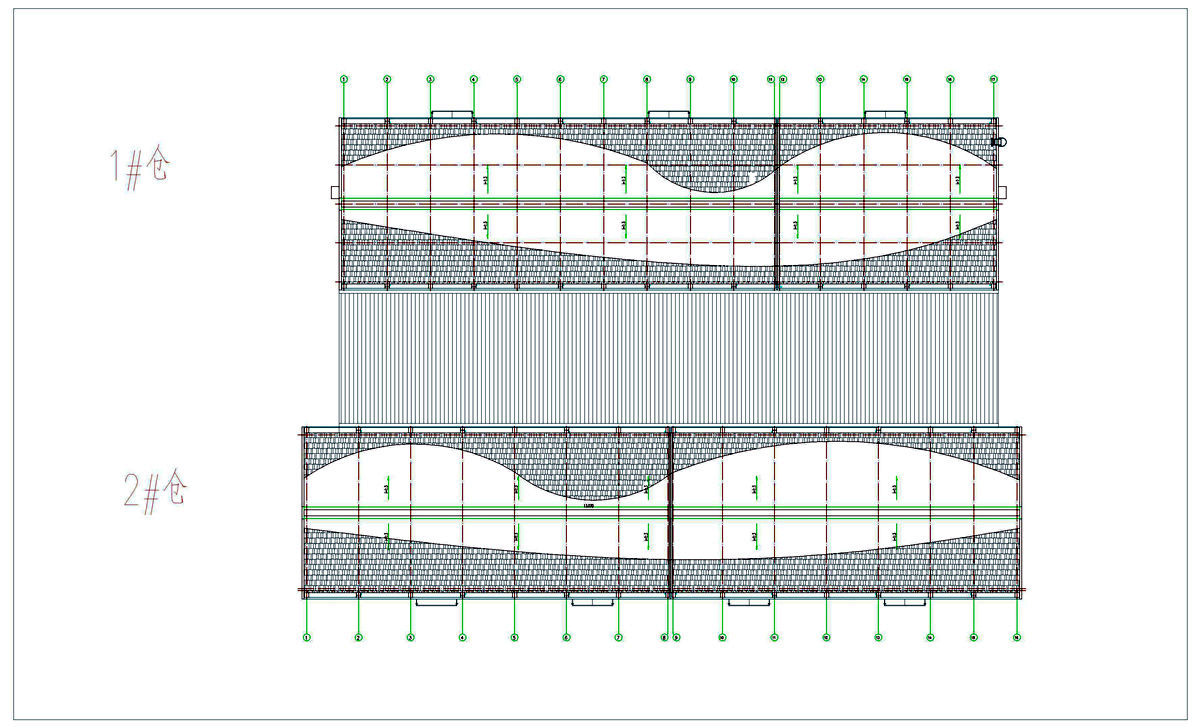

下面一张图是该粮食储备库仓房之间安装好罩棚的示意图，我们可以看到在长度约６０米，宽度约２１米的粮库中间的空余部位，目前已经安装好了拱形波纹钢盖结构。

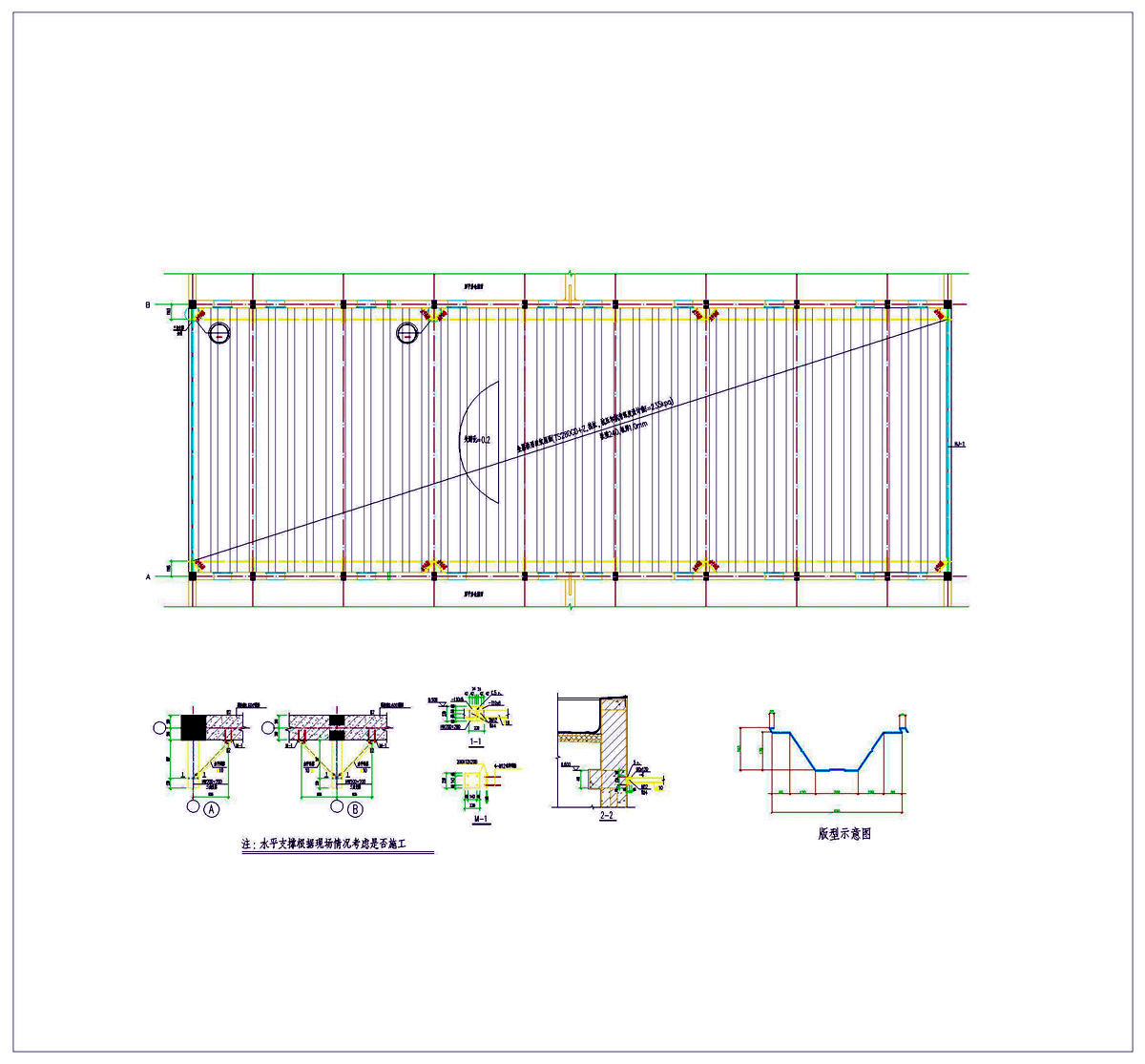

下面一张图纸中列出了钢罩棚的安装方式，我们可以看到首先需要将两块预埋件固定在原有建筑的结构柱的上端，然后再安装钢结构牛腿，接着安装钢结构横梁，最后将我们的屋顶架设在安装好的Ｈ钢横梁上方。

途中另外说明了我们新建仓将赵彤的石块比为０．２，假设是１８米跨度，那么我们拱形屋顶的最高点只需要到３．６米就可以了。

以上就是关于浙江金华某粮食储备库新建仓间罩棚，结构形式为拱形屋顶的全部图纸了。

如果您有任何困惑，或者说有节点详图，不明确的情况下可以留言给我们，我们看到信息之后在第一时间回复您。
