河北邢台料棚拱形屋顶设计与施工方案

拱形屋顶凭借其大跨度、无柱空间的特点，广泛应用于物料堆场和储存设施。河北邢台某料棚采用三连跨拱形屋顶结构，总跨度78米，展现了这一结构体系的优越性。

工程规模与设计参数

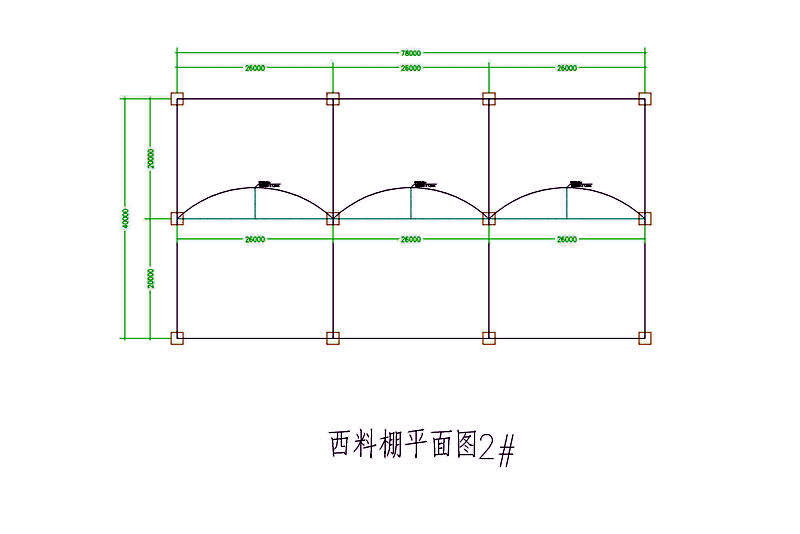

该料棚为三连跨结构，每个跨度宽度26米，三连跨总跨度78米。屋顶弧长28.69米，拱形高度参照设计要求确定。屋面板采用上海宝钢生产的TS320GD-Z1.22米规格板材，确保了屋面的承载性能和防水性能。

横梁结构设计

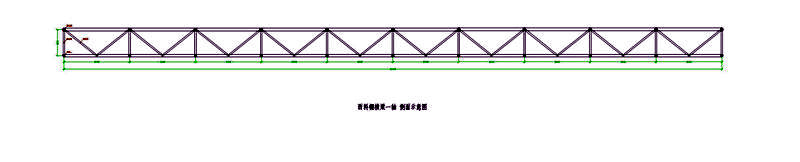

横梁构型与尺寸

西料棚横梁采用V型造型，优化了受力分布。主要构件规格为：

• 四条主钢管尺寸分别为89×3.75毫米、46×2.75毫米、46×2.75毫米、76×3毫米
• 每条横梁长度20米，共设10条，总长200米
• V型设计便于构件加工和现场安装

立柱布置与支撑结构

立柱间距与功能

在拱形屋顶的支撑下，立柱采用规则布置方式。每隔19米打设一根立柱，用于直接支撑拱形屋顶结构，保持屋顶的拱形形状。立柱采用标准钢材截面，经防腐处理后安装。

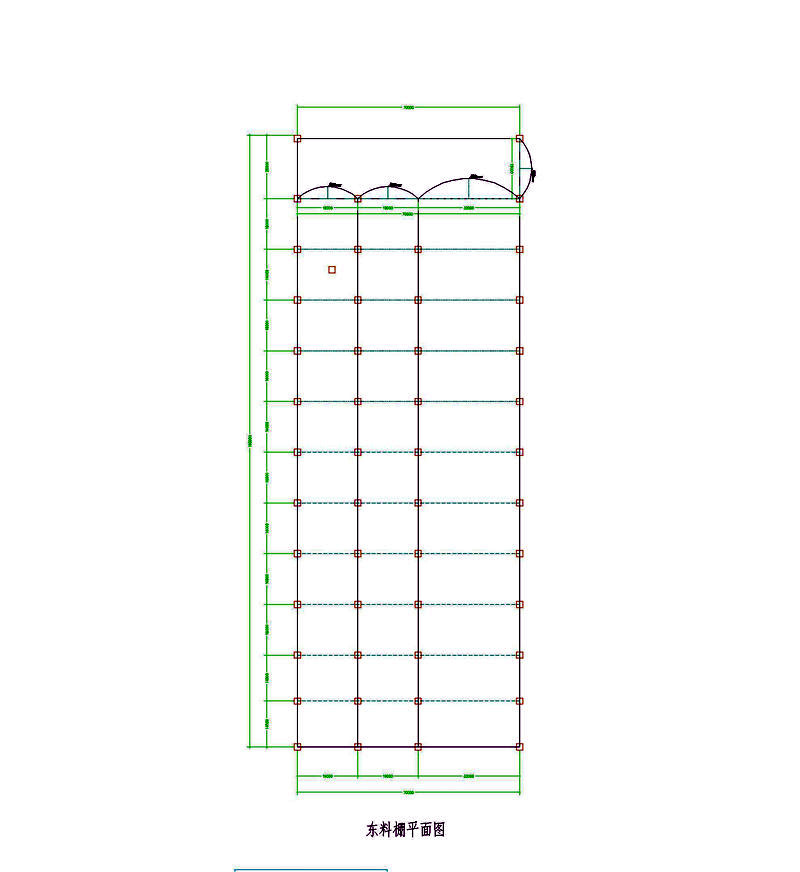

跨度差异设计

工程设计中区分了大跨度和小跨度区域，其中：

• 左边和中间为小跨度区域，适应料棚的功能分区
• 右边为大跨度区域，提供更开敞的储存空间
• 不同跨度的立柱布置和屋顶承载设计有所区别

施工安装特点

拱形屋顶的制作采用专业压瓦机进行成型，确保板型精度。现场安装时，通过螺钉将波纹瓦片与钢支撑构件连接，形成整体受力系统。这种工艺流程相对简捷，有利于加快施工进度。

常见问题解答

为什么要采用V型横梁？

V型设计能优化受力路径，减少钢材用量，同时便于工厂制作和现场拼接，降低施工成本。

如何保证大小跨度的结构稳定性？

通过精心的力学分析、合理的立柱间距设置、正确的安装调试，可保证各个跨度区域的稳定性。

拱形屋顶的使用寿命有多长？

在正常维护条件下，经过防腐处理的拱形屋顶使用寿命可达30年以上。定期检查涂装层、及时补漆可延长使用寿命。

小结

河北邢台料棚拱形屋顶工程充分体现了大跨度钢结构在物料储存应用中的价值。通过采用先进的设计理念和施工工艺，成功实现了78米三连跨的设计目标。江苏杰达钢结构工程有限公司拥有丰富的大跨度拱形屋顶工程经验，可为各类产业项目提供从设计到安装的全方位技术服务。
