河北张家口某厂家厂房安装拱形屋顶施工图

拱形屋顶厂家 2023-03-17 10:31:22 图纸图集 1038 ℃ 0 评论

今天又是新的一天了，杰达钢构技术员胡子豪先生带大家看一下河北张家口某厂家厂房安装拱形屋顶施工图。

这一张是立面图，总长为154.7米，左边的厂房高度为8.45米，中间的高度10.9米，最高的高16.2米。

外侧墙用的是浅蓝宝石色竖向棱纹镀铝锌彩钢板复合保温外墙板，高白色钢板包边，高白色钢板线脚，浅蓝宝石色高级外墙涂料。

中间的屋盖是使用拱形屋顶，用银灰色拱形波纹钢屋盖。

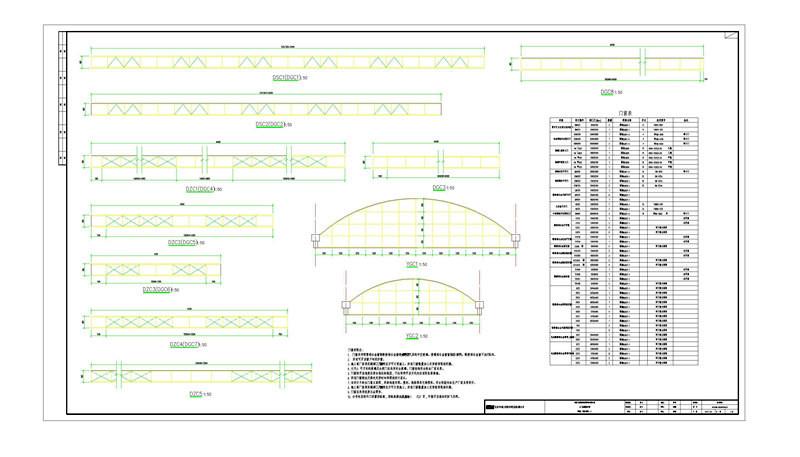

这是门窗表，门窗立面图，要求如下：

门窗表附注:

1.门窗采用喷塑铝合金窗框断桥铝合金窗玻璃采用9厚空气层的中空玻璃。普通铝合金窗窗框不小于60系列。断桥铝合金窗不小于70系列。

2.所有可开启窗户均设纱窗。

3.施工前厂家须实测洞口尺寸,翻样后方可订货施工。所有门窗数量加工定货前须现场实测。

4.大于1.5平方米的玻璃及全玻门应采用安全玻璃。门窗结构安全性由厂家负责。

5.门窗的开启角度应符合相应的规范,不论何种开启方式均应有防坠落措施。

6.所有门窗做法及颜色定货时均须得到设计签认。

7.本设计只给出门窗立面图,具体构造详图、型材、规格等其它物理性、安全性能均由生产厂家负责设计。

8.施工前厂家须实测洞口尺,翻样后方可订货施工。所有门窗数量加工定货前须现场实测。

9.门窗应采用优质五金零件。

10.分变电室的外门设置挡鼠板,挡鼠板做法见国标07J912-1之37页,外窗开启扇加设防飞鸟网。

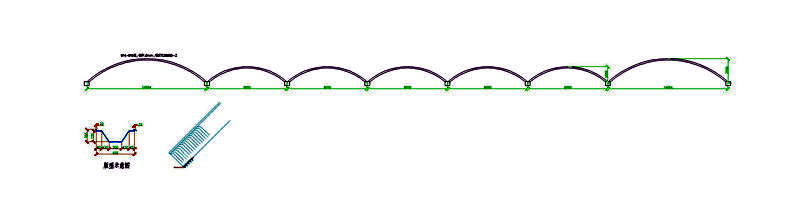

这就是拱形屋顶的立面图，总长154.7米，用的是914-610型，板厚1.0mm，强度TS280GD-Z。

下面是压瓦机压出来的形状，右下图是拿螺丝将瓦片与钢托班打在一起。
