湖北十堰仓间罩棚拱形屋顶施工设计方案

仓间罩棚作为粮食储存设施的重要配套建筑，其设计和施工对储存效率具有直接影响。湖北十堰某粮油公司的仓间罩棚采用拱形屋顶结构，在粮食进卸和机械储存中发挥了重要作用。

仓间罩棚的定义与功能

罩棚的基本概念

仓间罩棚是指在粮仓之间搭建的遮蔽结构，为粮食的进卸、储存和机械操作提供专用的工作空间。这种设计既保护粮食不受自然环境影响，又为机械设备提供了工作场所。

主要应用领域

罩棚经常用作：

• 卸粮罩棚：在下雨天能满足粮食储备库正常进粮的需要
• 机械罩棚：在不下雨时可用于机械设备存放
• 多功能罩棚：根据季节变化灵活调整用途

拱形屋顶在仓间罩棚中的优势

空间开放性

拱形屋顶设计使得建筑内部无需支撑柱，营造了宽阔的工作空间。卸粮设备可以完全展开，不受任何的建筑限制约束。这种空间开放性是传统建筑无法比拟的。

环境控制优势

空间大了之后，粮食储备库内的灰尘易于散去，不会吸附在屋顶上。良好的空气流通有利于保持粮食的储存质量，同时工作人员的工作环境也得到了改善。

综合经济效益

拱形屋顶具有施工周期短、投资成本相对较低的特点，能为粮油企业提供高性价比的解决方案。

工程设计与结构参数

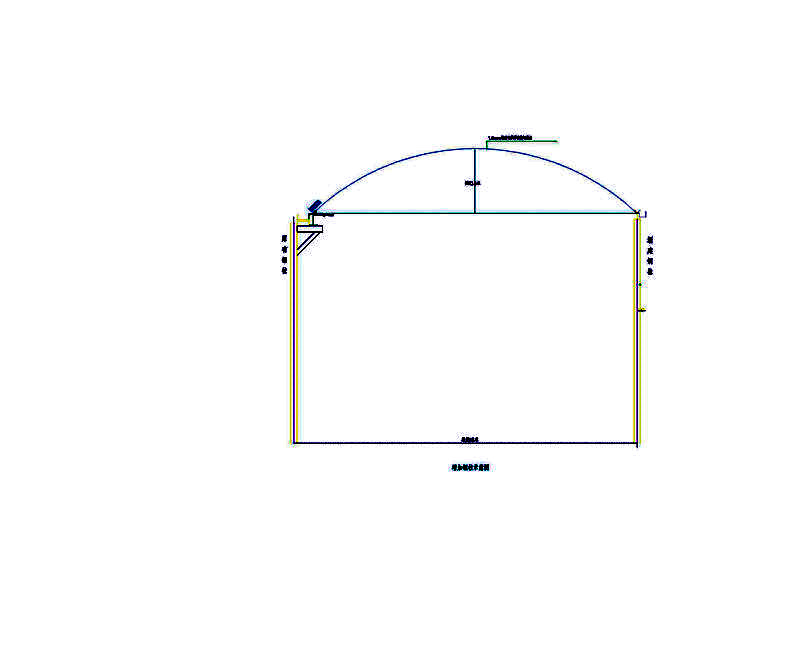

屋顶结构设计

该罩棚采用拱形屋顶结构，主要设计参数为：

• 拱形高度：3.6米
• 屋面板材料：1.0毫米拱形波纹钢屋盖
• 屋顶跨度：18米

两端支撑结构

屋顶的两端采用三角板和钢托板进行支撑，具体构造为：

• 将螺钉和拱形屋顶以及三角板、钢托板三者打在一起
• 形成坚实的支撑结构，确保屋顶的稳定性
• 内部还用钢绳加花篮进行固定，提供额外的支撑力

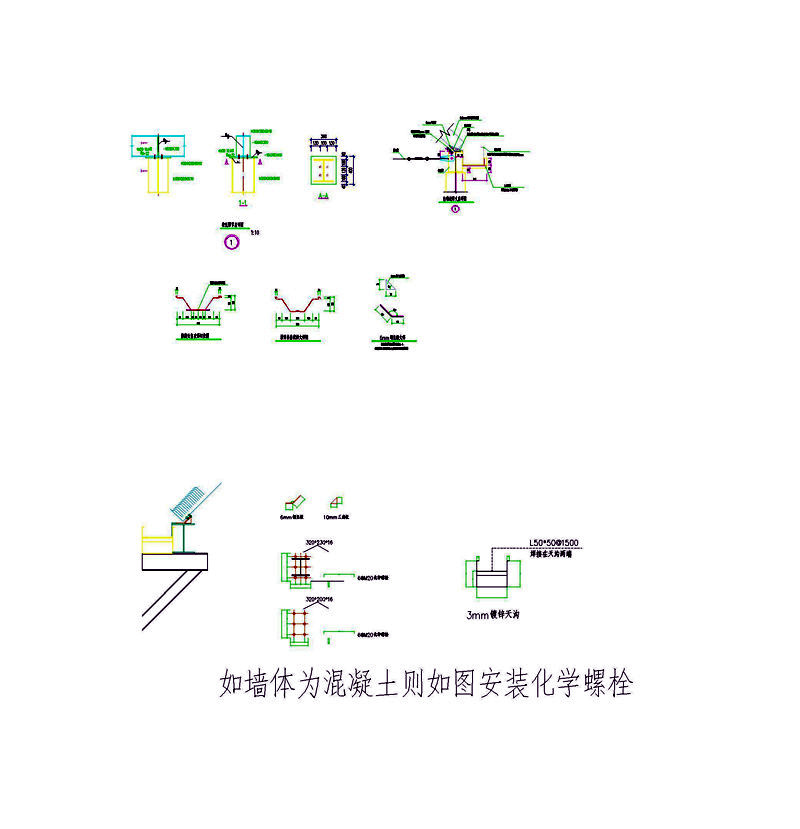

天沟与细部构造

天沟设计

罩棚配置了镀锌天沟，用于汇集屋顶雨水并导入排水系统。天沟焊接在天沟两端，形成完整的排水体系。

三角板与防水处理

三角板焊接完成后，采用以下防水工艺：

• 涂刷聚氨酯防水材料进行防水
• 再用细石混凝土进行覆盖保护
• 多层防水设计确保了长期的防漏效果

细部构件

屋顶还设置了多种小部件和配件，用于确保整个结构的完整性和功能性。这些细部构造虽然看似简单，但对整体工程质量的影响很大。

工程规范与技术要求

设计与施工规范

工程设计和施工遵循以下规范：

• 《钢结构设计规范》GB50017-2003
• 《门式刚架轻型房屋钢结构技术规程》CECS102:2002

钢材与连接

未特殊注明的钢板及型钢均为Q345钢，焊条为E50系列焊条。构件的拼接连接采用10.9级摩擦型连接高强度螺栓，连接接触面采用钢丝刷清除浮锈。

基础处理

柱脚基础混凝土强度等级为C30，锚栓钢号为Q345钢。

焊缝质量要求

图中未注明的角焊缝最小焊脚尺寸为7毫米，一律满焊。对接焊缝的焊缝质量不低于二级标准。钢结构的制作和安装需按照《钢结构工程施工及验收规范》GB50205的有关规定进行施工。

防腐与防火

钢构件表面除锈后用两道红丹打底，构件的防火等级按建筑要求处理。定期的涂装检查和维护能有效延长结构的使用寿命。

常见问题解答

为什么选择拱形屋顶而不是平顶棚？

拱形屋顶提供了更大的内部空间，无需中间支柱，便于设备展开和作业。同时拱形自然形成的排水坡度有利于防水处理。

钢绳和花篮螺栓的作用是什么？

钢绳通过花篮螺栓可调节预应力，使屋顶受力均匀，提高整体刚度。这样的设计既提高了安全性，又便于施工调整。

聚氨酯防水材料有什么优点？

聚氨酯防水材料具有柔性好、粘结力强、耐候性好等特点，能适应建筑结构的微小变形，同时长期防水效果可靠。

小结

湖北十堰粮油公司的仓间罩棚拱形屋顶工程充分展现了这一结构体系在粮食储存领域的优势。通过采用18米跨度的拱形屋顶、完善的防水体系和规范的钢结构设计，为粮食进卸和机械储存创造了理想的工作环境。江苏杰达钢结构工程有限公司在粮食、油脂等产业的仓储设施建设中拥有丰富的经验，可为农业企业提供从规划咨询、工程设计、制造制作到现场安装的全方位专业服务，确保每个项目都能达到理想的技术和经济效益。
