四川达州40米跨拱形屋顶_大跨度工程施工方案

40米大跨度的拱形屋顶项目对结构设计、材料选用、施工工艺都提出了高要求。通过科学的拱形设计、钢拉索与花篮螺栓的加强系统、规范的安装工艺，可以确保大跨度结构的安全可靠。本文介绍四川达州某厂家40米跨拱形屋顶项目的设计与施工方案。

项目概况

本工程施工地点位于四川达州，是某厂家的大跨度拱形屋顶项目，代表了现代工业建筑的高技术水平。下部为钢结构支撑，上部为高性能拱形屋顶。项目主要参数：

• 建筑跨度：40米（大跨度）
• 建筑长度：117米
• 建筑面积：4680平方米
• 拱高：8米
• 矢跨比：0.2
• 屋面板厚：1.0mm（上海宝钢TS280GD，海蓝色）
• 施工周期：约14天

大跨度拱形屋顶的结构设计

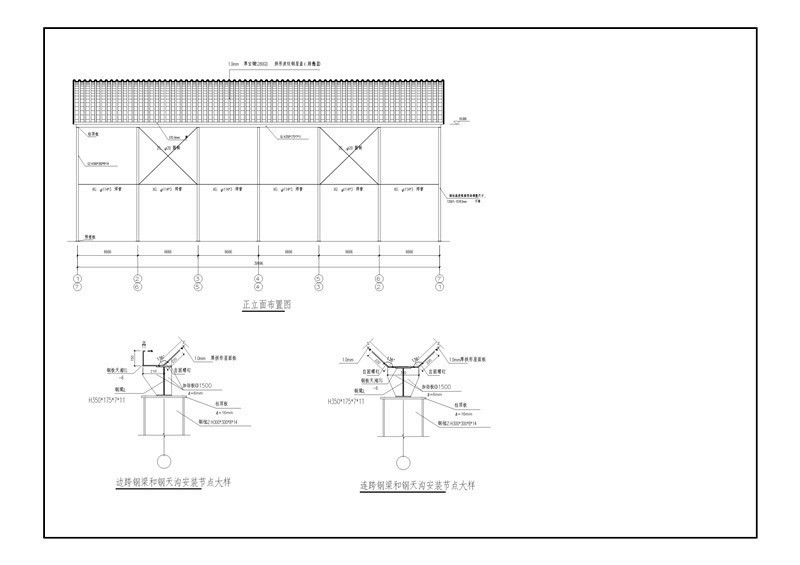

立面布置

拱形屋顶的正立面图显示完整的结构体系。屋顶板厚为1.0mm，采用上海宝钢TS280GD波纹板，颜色为海蓝色，具有优异的耐候性和视觉效果。

立柱布置

• 每隔6.66米打一根立柱
• 立柱高度跨越13-15米之间
• 在这个高度范围焊接一根与地面平行的钢管
• 用圆钢交错焊接在柱顶板上
• 形成强大的支撑体系

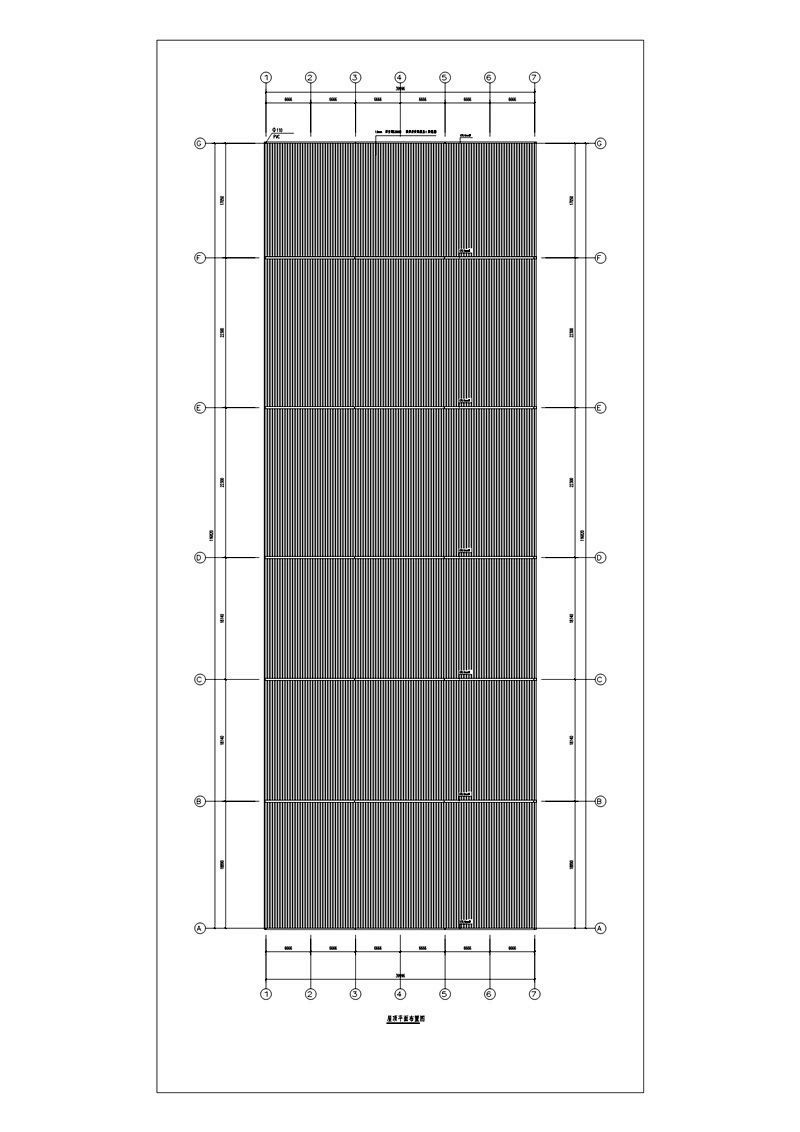

屋顶平面布置与采光

屋顶布置规则有序，在屋顶上方设置采光板，每隔18米设置一个采光板，为内部空间提供均匀的自然采光，改善作业环境，降低照明能耗。

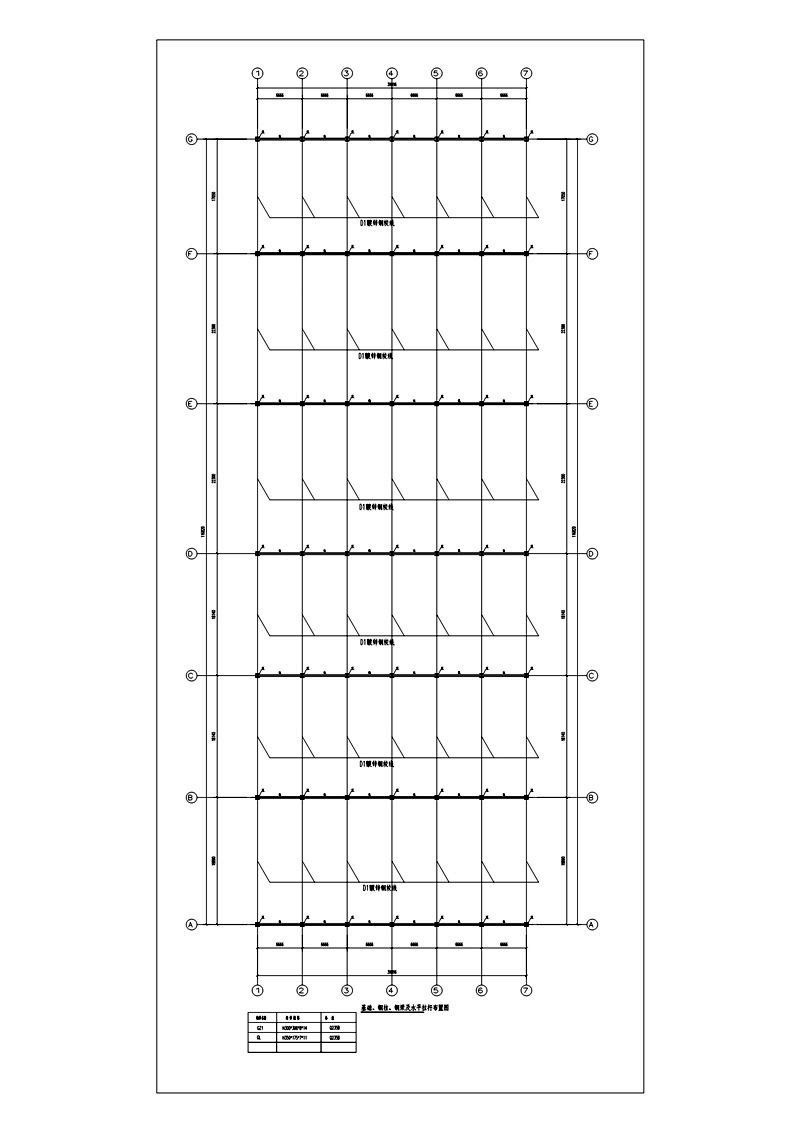

水平结构系统

拉索系统

图中显示镀锌钢绞线的布置，这是大跨度拱形屋顶的关键加强系统。通过钢绞线和花篮螺栓的预紧，提高了结构的水平刚度，显著提升了抗风能力，确保在恶劣气候条件下的结构稳定性。

拱形屋顶安装要点

安装基本要求

拱形波纹钢屋盖安装时应采取有效措施确保结构稳定并防止产生过大变形。这对于40米大跨度结构尤为重要，需要：

• 科学的吊装方案设计
• 合理的临时支撑措施
• 专业的吊装设备配置
• 经验丰富的施工队伍

分步安装方法

• 地面拼接：在地面用封边机将成型的小单元板每三块拼接成一大块单元板
• 吊车起吊：用足够吨位的吊车起吊屋顶单元板
• 螺栓连接：屋盖板就位后，用自攻螺钉将拱脚栓接于钢天沟上
• 密封处理：保证所有接缝密实，防止渗漏

大跨度结构的技术挑战与解决方案

挑战一：跨度大带来的自重与风荷载

40米跨度意味着中间跨的荷载相当大。通过拱形结构的几何优势、圆钢交错焊接的支撑体系、镀锌钢绞线的拉索加强，将这些荷载有效地传递到支撑柱和基础上。

挑战二：施工过程中的稳定性

大跨度结构在施工过程中最易失稳。通过地面预拼接、分段吊装、临时支撑、分步加载等措施，确保整个施工过程的安全性和稳定性。

挑战三：接缝防水与密闭性

大面积屋顶的接缝多，防水难度高。通过专用封边机咬合、密封胶条填充、自攻螺栓密集分布等多重防水措施，确保整体防水效果。

材料选用的优势

上海宝钢TS280GD波纹板

• 材质优良，抗张强度高
• 防腐涂层厚实，耐候性好
• 波纹设计科学，强度和排水能力俱佳
• 海蓝色外观美观，使用年限长

镀锌钢绞线

• 抗拉强度高，可靠承载
• 镀锌防腐，使用寿命长
• 配合花篮螺栓，可预紧调整

常见问题解答

40米跨度与普通跨度相比，施工难度增加多少？

大跨度确实增加了设计、制造、运输和施工的难度。但通过现代的拱形结构理论、计算机辅助设计、工业化生产和专业施工队伍，这些难度都是可控和可克服的。关键是选择有经验的设计和施工单位。

采光板与屋顶如何协调？

采光板采用与屋顶板同样的波纹规格和防水系统，每隔18米设置一个，既提供了充足的自然采光，又不破坏屋顶的整体结构和防水密闭性。采光板同样采用自攻螺栓固定，与屋顶板形成统一体系。

长期使用中拉索如何维护？

镀锌钢绞线应定期检查，特别是花篮螺栓的拧紧情况，防止长期使用中的松动导致结构松散。同时应检查防腐涂层状况，若发现损伤应及时补涂，确保长期防腐防锈。

小结

四川达州40米跨大跨度拱形屋顶工程成功地将现代结构设计理论、先进材料性能、科学施工工艺有机结合，为工业建筑提供了安全、可靠、经济的整体解决方案。江苏杰达钢结构工程有限公司在大跨度建筑、特殊工程等领域拥有深厚的技术积累和丰富的实践经验，能为各类大型工业项目、基础设施建设提供从前期咨询、方案优化、工程设计到现场施工的全过程专业支持。
