四川达州某水泥厂安装拱形屋面施工图

拱形屋顶厂家 2023-03-21 11:16:31 图纸图集 1083 ℃ 0 评论

今天带大家了解一下四川达州某厂家安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于四川达州。

本份图纸下部结构是钢结构，上部结构采用了薄壁金属结构。

本次施工的建筑是某水泥厂家安装拱形屋面施工图，跨度是16.24米，长度是49米，面积是：796平方米，我们杰达钢构施工人员大约需要3天即可完成施工。

本次施工的跨度是16.24米，拱高为2.2米，矢跨比为0.14，使用的板材厚度为1.0mm，厂家为：上海宝钢。

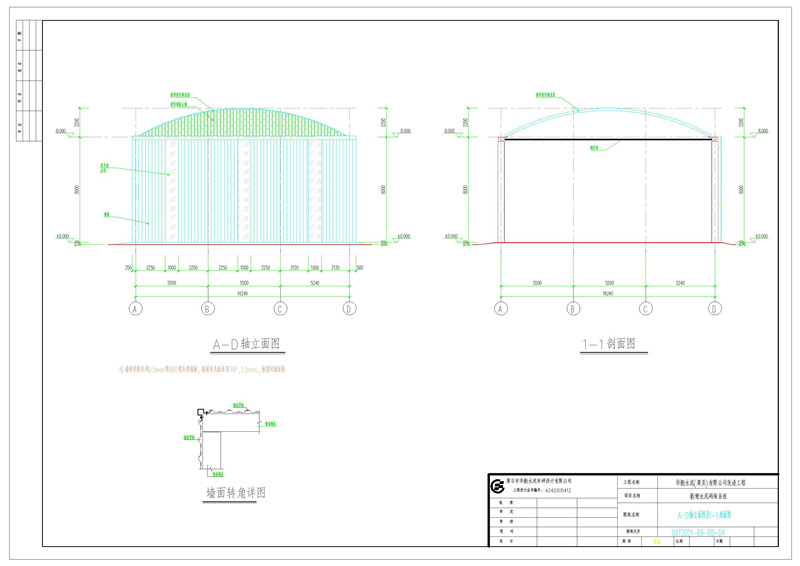

这是拱形屋顶的立面图和剖面图，拱形屋顶的立面图设有采光板，边上就是墙板。墙面彩板采用0.5mm厚900型压型钢板，墙面采光板采用FRP，1.5mm，板型同墙面板。

侧边有山墙，剖视图上可以看到钢拉索拉住两边。

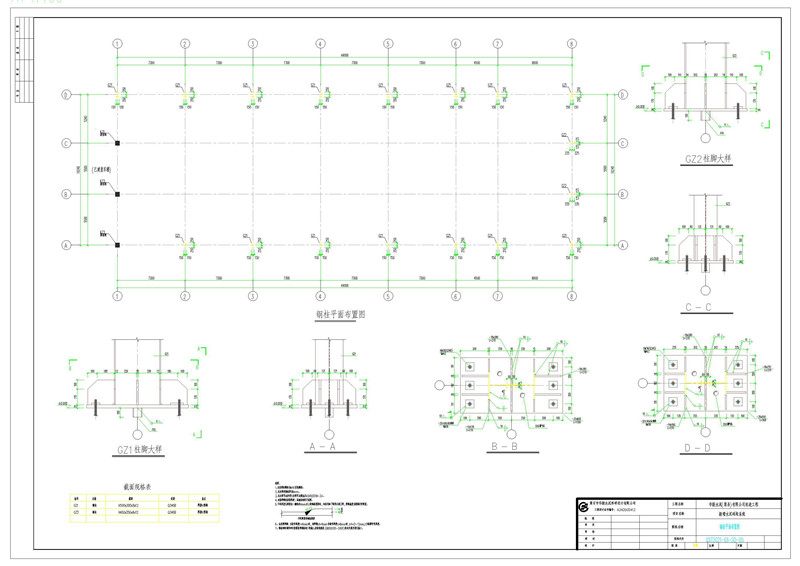

钢柱平面布置图，长度每隔7.3米，宽度每隔5.5米，都打了一根立柱。

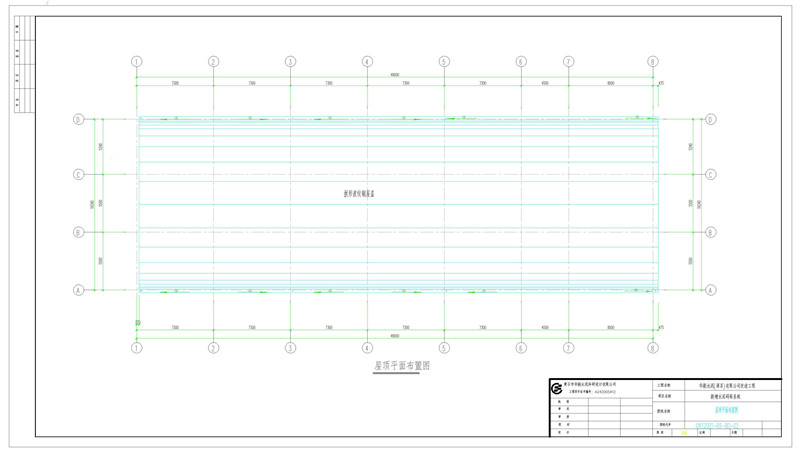

平面布置图，这张图上可以得出上，上面的建筑为拱形波纹钢屋盖。

屋顶结构要求：

(1)、拱形波纹钢屋盖必须采用专业的设备成型。

(2)、拱形波纹钢屋盖必须由专业的拱形波纹钢屋盖施工企业施工。

(4)、拱形波纹钢屋盖吊装就位后,用自攻螺钉将拱脚栓接于连接角钢上。

(5)、每两个单元用封边机将其紧紧咬合。

(6)、自攻螺钉型号c6.3X25,每块单元板每端自攻螺钉不得少于4颗。

如果你有觉得哪里不对的地方，可以联系我们改正。
