四川土溪某厂家六连跨安装拱形屋顶施工图

拱形屋顶厂家 2023-03-21 12:03:45 图纸图集 863 ℃ 0 评论

今天带大家了解一下四川土溪某厂家六连跨安装拱形屋顶施工图纸，下面就由杰达钢构技术员胡子豪为大家讲解一下。

本份图纸施工地点位于四川土溪。

本份图纸下部结构是钢结构，上部结构采用了金属薄壁结构。

本次施工的建筑为拱形屋顶六连跨厂房，跨度是19米，长度是40米，面积是：760平方米，由于是六座，我们杰达钢构施工人员大约需要15天即可完成施工。

本次施工的跨度是19米，拱高为4米，矢跨比为0.21，使用的板材厚度为1.0mm，厂家为：上海宝钢。

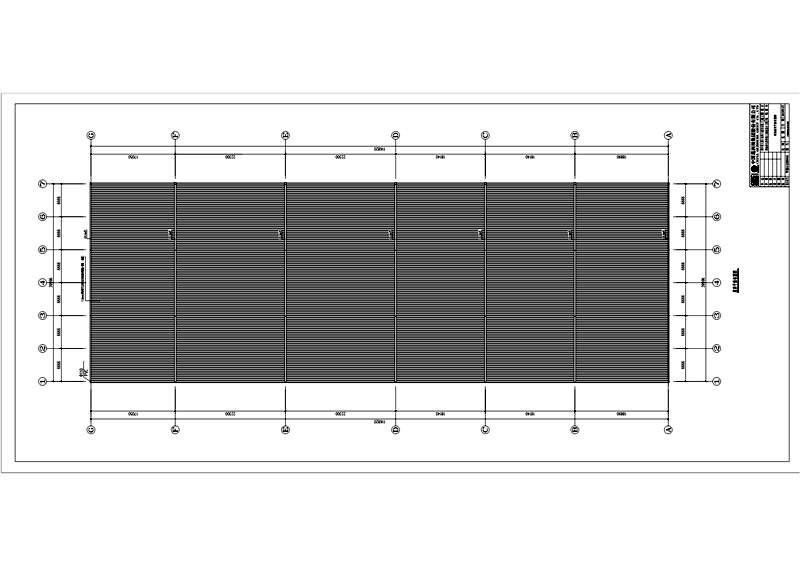

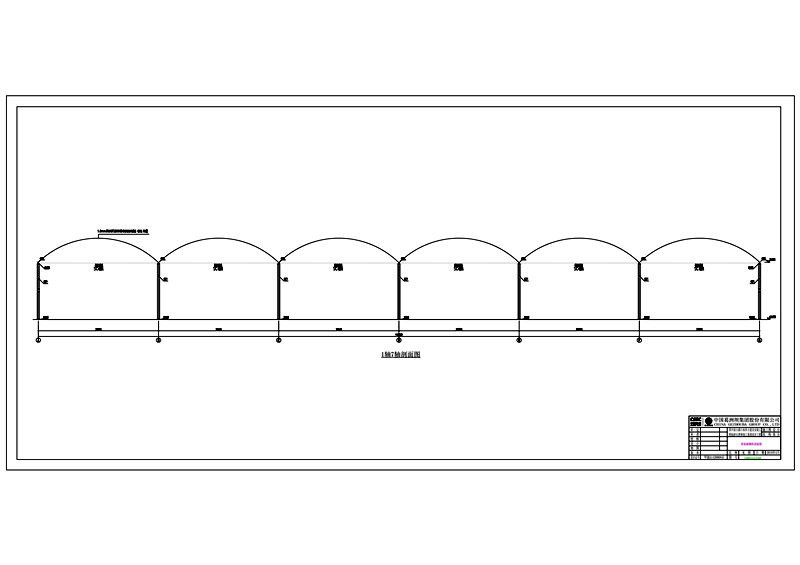

由图可见这是拱形屋顶的六连跨，中间用镀锌钢绳拉在柱顶板上。

拱形屋顶的钢材使用的是1.00mm厚宝钢TS280GD拱形波纹钢屋盖（颜色海蓝）。

中间的上面设置一下采光带，六连跨的长度为117米。

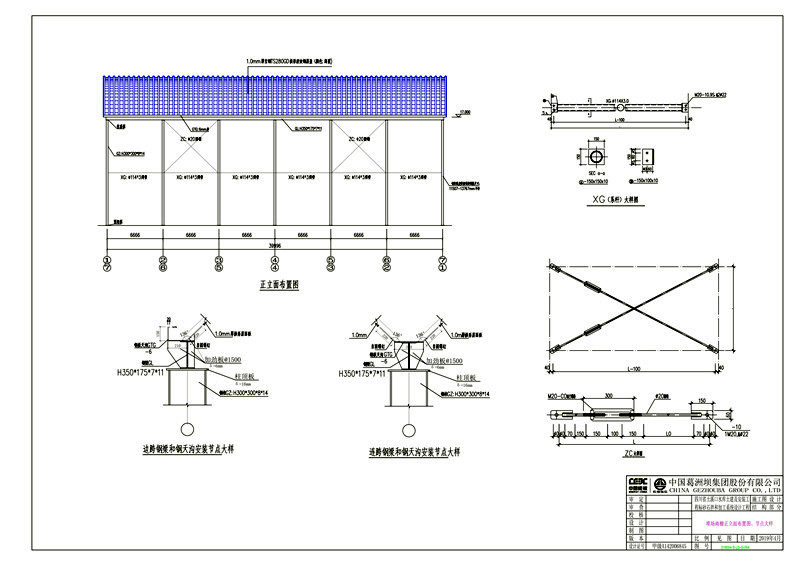

这张图上每6.6米打一根钢柱，焊管焊接在每根钢柱上面，中间的交错圆钢也是用花篮固定住的。

1.00厚钢板屋顶和天沟用自攻螺丝打在一起，下面还有加劲板。

上面就是关于四川土溪某厂家六连跨安装拱形屋顶施工图纸的全部内容了，您有任何建议或者疑问都可以评论或者联系我们。
