江苏泰州粮仓仓间罩棚拱形屋面施工解析

江苏泰州某粮食仓储项目的仓间罩棚工程采用了拱形屋面与钢结构相结合的设计方案，通过金属波纹屋盖系统实现了高效、安全的仓储设施建设。本文介绍该项目的结构设计、材料选择、防雷构造等关键技术要点。

项目基本情况

该项目位于江苏泰州，为粮仓之间的仓间罩棚。建筑面积为360平方米，跨度为12米，总长度为30米。建筑采用钢结构下部结构与金属薄壁上部结构相结合，形成稳定高效的支撑体系。施工周期约需2天即可完成。

结构设计参数

本项目的主要设计参数如下：

• 屋顶跨度：12米
• 钢柱高度：6米
• 拱高：2.4米
• 矢跨比：0.2
• 总长度：30米

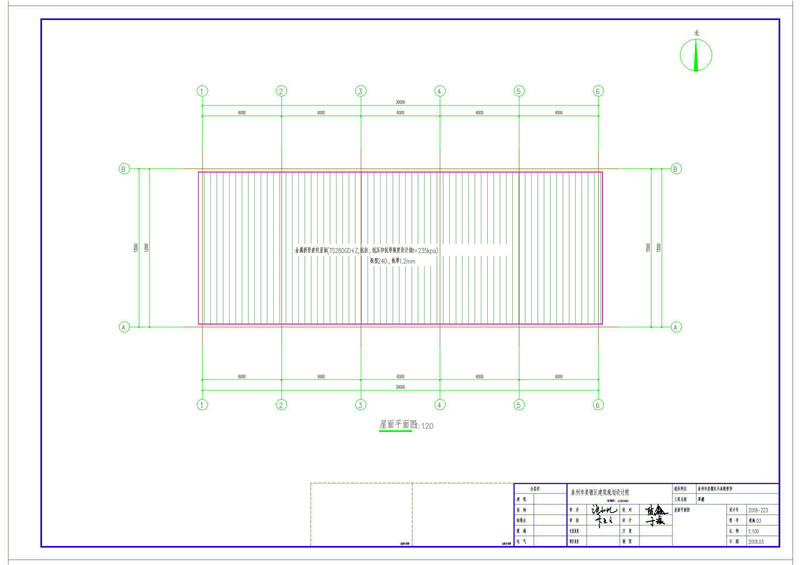

屋面系统配置

本项目采用金属拱形波纹屋面系统，具体配置如下：

• 屋面板型：240型金属拱形波纹屋面
• 板厚：1.2mm
• 材质：TS280GD+Z（镀铝锌合金）
• 生产厂家：上海宝钼
• 抗拉、抗压、抗弯强度设计值：f=235kPa

屋面层次构造

金属拱形波纹屋面采用多层复合构造，从上到下依次为：

• 金属拱形波纹屋面板（作为接闪器）
• 泛水板（防水封闭）
• 加劲板（增强结构刚度）
• 通过自攻螺丝将三层板件连接为整体

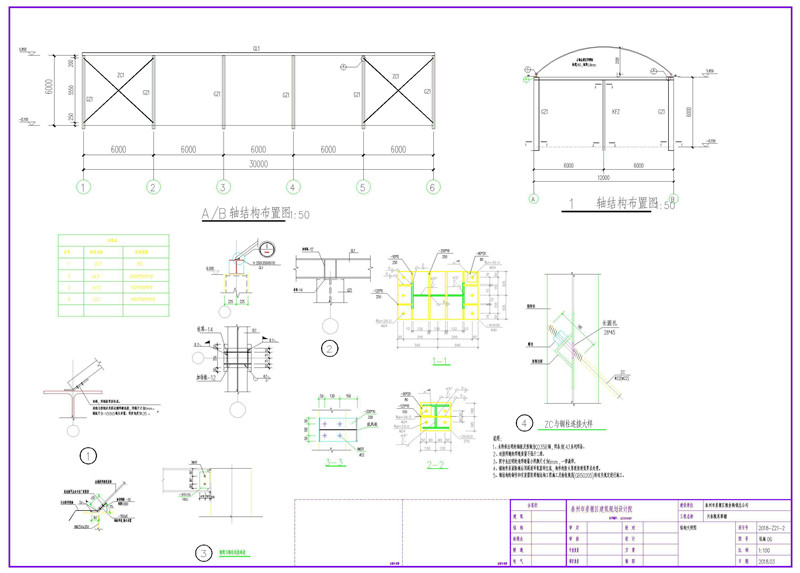

支撑体系与连接

屋面结构的支撑与连接方式为：

• 角钢焊接在钢架柱上，形成刚接节点
• 中间采用圆钢柱固定，增强侧向刚度
• 形成稳定的三维立体支撑体系

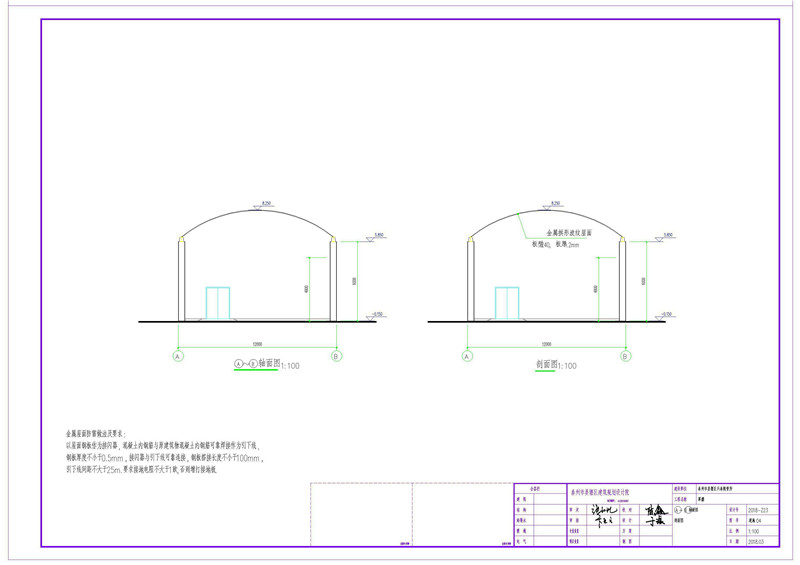

防雷设计与要求

根据建筑防雷规范，本项目防雷构造采取以下措施：

• 屋面金属钢板作为接闪器，直接承受雷电
• 混凝土内钢筋与原建筑物混凝土内钢筋可靠焊接，作为引下线
• 钢板厚度不小于0.5mm，确保导电通道的安全性
• 接闪器与引下线的连接处钢板搭接长度不小于100mm
• 引下线间距不大于25m，分散雷电能量
• 接地电阻不大于1欧，否则需增加接地极

常见问题

为什么采用TS280GD+Z材质？

TS280GD+Z采用镀铝锌合金涂层，相比传统镀锌钢板具有更强的耐候性和耐盐雾性，特别适合长期暴露在自然环境中的屋面系统。该材质的强度和加工性能均衡，经济合理。

为什么要加泛水板和加劲板？

泛水板用于防止雨水渗透，加劲板则用于增强屋面整体刚度，减少拱形板的变形。三层板件通过螺丝连接后形成整体，能够更好地分散荷载和应对外界环境。

防雷接地电阻为什么要求不大于1欧？

接地电阻过大会导致雷电流流通阻碍增加，可能在接地点产生过高的电位差，危害建筑物和周围设施。1欧以内的接地电阻可确保快速安全地将雷电能量泄入大地。

小结

江苏泰州粮仓仓间罩棚项目充分体现了现代金属屋面系统的技术特点，从结构设计、材料选用到防雷防护，都贯彻了安全可靠的原则。江苏杰达钢结构工程有限公司拥有丰富的粮仓、仓储设施和罩棚工程施工经验，如您的项目需要专业的拱形屋面解决方案，欢迎咨询我们的工程团队。
