天津市储煤棚三连跨拱形屋顶施工方案

天津市某储煤棚项目采用了三连跨拱形屋顶设计，通过大跨度的金属波纹屋盖系统实现了高效的煤炭堆放与防护。本项目涉及2080平方米的大面积钢结构施工，展现了现代工业建筑的技术特点。

项目概况

该项目位于天津市，为工业储煤棚建筑。建筑面积为2080平方米，三连跨总长度为80米，单跨跨度为26米。建筑下部采用钢结构框架，上部采用金属薄壁拱形屋顶系统，形成了大跨度、高效能的堆放设施。

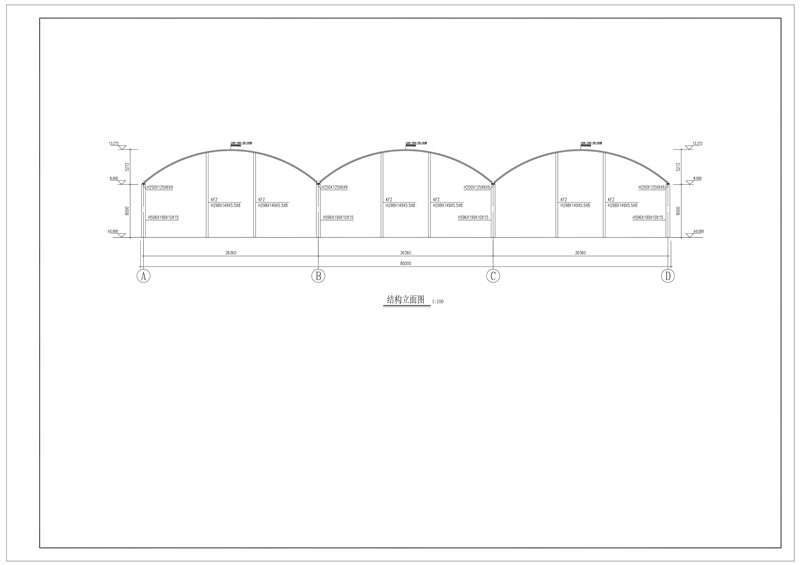

结构设计特点

本项目的主要设计参数如下：

• 单跨跨度：26米
• 拱高：5.2米
• 矢跨比：0.2
• 钢柱高度：8米
• 钢柱配置：四排钢柱，每排五根（共20根）
• 总建筑长度：80米
• 建筑面积：2080平方米

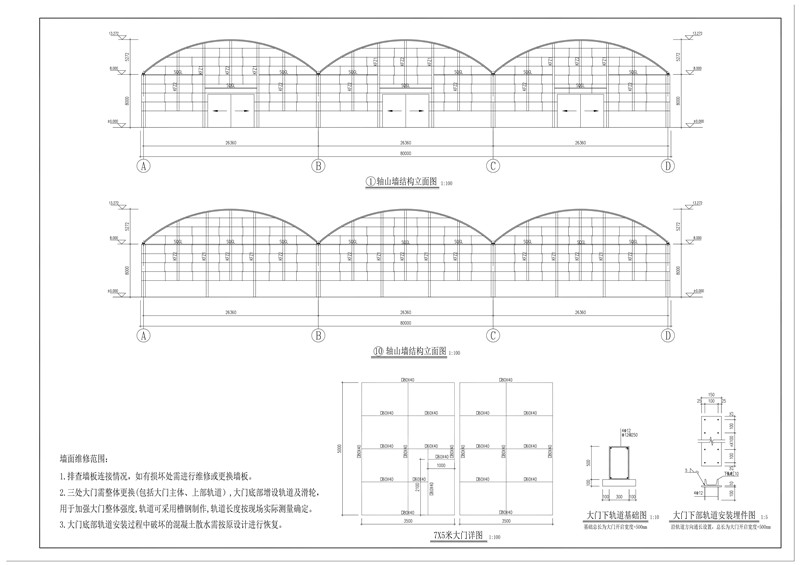

山墙结构设计

山墙作为建筑的竖向承重单元，结构设计如下：

• 三座拱形屋顶共同形成总跨度80米的连续空间
• 山墙中间开设大门，便于煤炭的装卸作业
• 山墙与拱形屋顶形成稳定的竖向支撑体系

钢柱与支撑布置

本项目的钢柱系统采用了优化的布置方案：

• 钢柱规格：H250×125×6×9（横截面尺寸与壁厚规格）
• 钢柱排布：四排平行排列
• 钢柱数量：每排五根，共计20根钢柱
• 钢柱间距：均匀分布，承载煤炭荷载
• 施工方案：拆除旧钢柱，安装新的H型钢柱

屋面系统配置

屋面采用高性能的金属波纹板系统：

• 屋面板型：LDGD-1000-700-200型拱形波纹钢屋盖
• 板厚：1.0mm
• 生产厂家：上海宝钢
• 矢跨比：0.2，保证了较好的排水坡度与强度

施工周期

江苏杰达钢结构工程有限公司的施工团队经评估，该2080平方米的三连跨拱形屋顶项目施工周期约需7天完成，充分体现了专业的施工组织与高效的现场管理。

常见问题

为什么选择LDGD-1000-700-200型屋面板？

该型号屋面板具有1.0mm厚度、700mm波高、200mm波距的设计规格，能够满足26米大跨度的承载要求，同时保持合理的自重和成本效益。板型规格与承载能力经过工程计算验证。

H250×125×6×9钢柱为什么采用这个规格？

该规格的H型钢提供了足够的弯曲刚度和轴向承载能力，以抵抗煤炭堆放的偏心荷载和动荷载。6mm和9mm的壁厚分别适用于不同受力方向，是8米高度钢柱的合理选择。

为什么要进行钢柱更新？

旧的钢柱可能经过长期使用发生疲劳或腐蚀，采用新的H型钢柱可恢复结构的承载能力与安全性，同时降低维护成本，延长建筑的使用寿命。

小结

天津市储煤棚项目通过三连跨拱形屋顶设计，实现了大面积、高效能的工业堆放空间。从钢柱的更新升级到屋面系统的配置，都充分考虑了煤炭堆放的特殊工况。江苏杰达钢结构工程有限公司拥有丰富的工业厂房、仓储设施和大跨度屋面结构的设计施工经验，如您有类似的钢结构工程项目需求，欢迎与我们的专业团队沟通。
